Mikronano-Faser-Optikgyroskop-hohe Genauigkeit NEBEL Analogergebnis

Markenbezeichnung:	Firepower
Modellnummer:	FCG24D
MOQ:	1
Preis:	1600 USD
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Ausgangsmodus:

Analog

Verbindungsstück:

Schweißende Platte

Maßachse:

Verbrauch:

≤0,7 W

Stromversorgung:

5 (±0.15) V

Zufälliger Spaziergang:

≤0.1°/√h (1σ)

Verpackung Informationen:

Sponge+-Kasten

Versorgungsmaterial-Fähigkeit:

100/Monat

Hervorheben:

Schweißendes Platten-Faser-Optikgyroskop

Mikronano-Faser-Optikgyroskop

Hohe Genauigkeits-Faser-Optikkreiselkompaß

Produktbeschreibung

Mikro-Nano-Faser-Optikgyroskop-hohe Genauigkeit niedriger Kosten NEBEL

1 Bereich

Dieses Dokument spezifiziert die Anforderungen und die Methoden für den Gebrauch und die Wartung des mikro-Nano-Optikgyroskops der Faser FCG-24 (Produkt kurz).

2 Hinweise und Standards

GJB1649-1993 ESD Steuerprogramm für elektronische Produkte

3 Definitionen

Kein.

Produkteinführung 4

4,1 Produktübersicht

Ist mikro-Nano-Optikgyroskop der Faser FCG-24 (bezog im folgenden sich als dieses Produkt), eine Integrierungsoptik des Winkelgeschwindigkeits-Sensors mit Analogergebnis, Mechanikern und Elektronik. Es basiert auf dem Sagnac-Effekt, integriert eine Vielzahl von mikro-Nano-Fasergeräten und verwirklicht den Entdeckungsprozeß, indem man ermittelt, verarbeitet und rückwirkt die Phasendifferenz, die durch zwei Lichtstrahlen fortpflanzend in den entgegengesetzten Richtungen erzeugt wird.

Dieses Produkt wird hauptsächlich aus Strahlengangkomponenten, Stromkreiskomponenten und Bauteilen verfasst. Es hat die Eigenschaften der einfachen Struktur, keine beweglichen Teile, keine Abnutzungsteile, der schnelle Anfang, klein, Leichtgewichtler und so weiter. Und sein, auf diese Haltungskontrolle und Maß der Fördermaschine kann zuzutreffen.

4,2 Zusammensetzung

Das Produkt wird hauptsächlich aus den folgenden Komponenten verfasst:

A) eine Strahlengangversammlung;

B) Entdeckungs- und SteuersignalLeiterplatte;

C) Ringskelett aus optischen Fasern, Oberteil und andere strukturelle Teile;

4,3 Auftritt und Maß

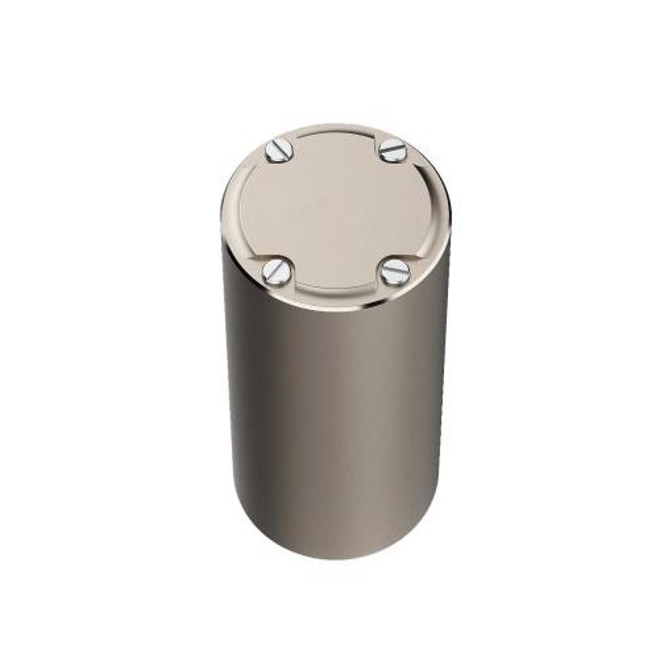

Das Produkt ist, mit Gesamtausmassen von × 40mm φ24 Millimeter zylinderförmig

Abb. 1-Entwurfszeichnung des mikro-Nano-Optikgyroskops der Faser FCG-24

4,4 Gewicht

≤40g.

4,5 Betriebstemperatur

-40℃~+65℃.

4,6 Lagertemperatur

-55℃~+85℃.

4,7 gelegentliche Erschütterung

Gelegentliches Erschütterungsniveau: 20g, Frequenzbereich: 20Hz | 2000Hz.

Hauptleistungs-Parameter der Tabelle-1

Einzelteile	FCG24D	Einheit
Ausgabemodus	Entsprechung
Verbindungsstück	Schweißende Platte
Achse	1
Verbrauch	≤0.7	w
Stromversorgung	5 (±0.15)	V
Irrfahrt	≤0.1	°/√h (1σ)
Strecke	≥500	°/s
Beeinflussen Sie (10s, 1σ)	≤2	°/h
Neigung (Allan)	≤0.2	°/h
Schräge Wiederholbarkeit (Allan)	≤0.2	°/h
Normierungsfaktor	4	mv/° /s
Normierungsfaktor Nichtlinearität	≤1000	PPMs (1σ)
Beginnen Sie oben Zeit	≤1	s
Bandbreite	450	Hz
Arbeitstemp.	-45~+70	℃
Speicher Temp.	-55~+85	℃
Erschütterung	20~2000,0.04	Hz, g-² /Hz
Maße	Φ24*40	Millimeter
Gewicht	≤30	g
