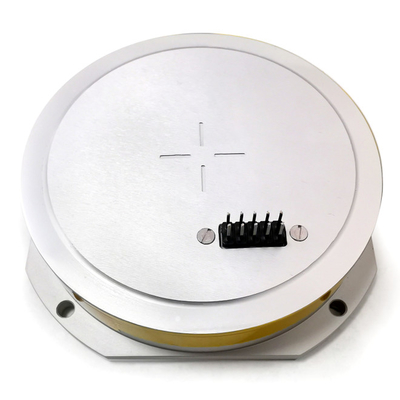

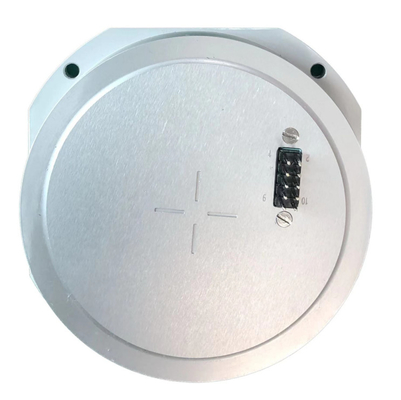

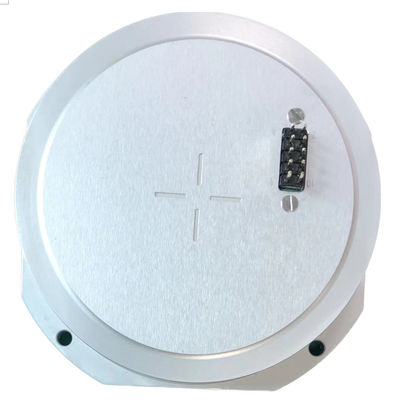

Hochleistungs-Faser-Optikkreiselkompaß, Ersatzkreiselkompass-Sensor Vg910Angular Rate Sensor

Markenbezeichnung:	Firepower
Modellnummer:	MFOG910
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Produktbezeichnung:

einzelner Achsenkreiselkompaß

Messbereich:

-250~+250º/s

Gesamtabmessungen:

82×82×20mm

Skalafaktor:

7±0.5mvdeg/s

Versorgungsspannung:

Zufällige Vibrationen:

6.06g, 20~2000Hz

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

100/month

Hervorheben:

Einzelne Achse eckiger Rate Sensor

Faser-Kreiselkompaß eckiger Rate Sensor

Optikkreiselkompaß der Faser-2000Hz

Produktbeschreibung

Hochleistungs-niedriger Preis-Faser-Kreiselkompass-Faser-Kreiselkompaß eckiger Rate Sensor Substitute Gyro Sensor von Vg910

1 Überblick

Dieses Dokument spezifiziert die Gebrauchsanforderungen und die Methoden des Faseroptikgyroskops der Einzelachse VG-910 (gekennzeichnet als das Produkt). Das Gyroskop hat zwei Zustände von digitalem und von analogem. Benutzer können das Gyroskop mit verschiedenen Ausgabezuständen entsprechend unterschiedlichem Bedarf besonders anfertigen.

Produkteinführung 2

2,1 Prinzip

Dieses Produkt ist ein Trägheitswinkelgeschwindigkeits-Sensor, der auf dem optischen Sagnac-Effekt basiert, der verwendet wird, um die Winkelgeschwindigkeit der Fördermaschine entlang der empfindlichen Achse des Produktes zu messen.

2,2 Funktion

Für den Simulationszustand entsprechen die Funktionen dem folgenden:

1) Gyroskop des analogen Zustandes: stellen Sie einen Kanal analoge Informationen der Winkelgeschwindigkeit zur Verfügung (Spannungssignal).

2,3 Anwendungsbereich

Die Produkte sind für Trägheitsnavigationsanlage, Positionierungs- und Orientierungssystem, Einstellungsmessungssystem, Servostabilisierungssystem und andere Anwendungen hauptsächlich passend.

2,4 Zusammensetzung

Die Hauptkomponenten des Produktes sind, wie folgt:

1) enthalten ein Strahlengang eine SLD-Lichtquelle, ein Re aus optischen Fasern, einen integrierten optischen Phasenmodulator, einen Koppler aus optischen Fasern und einen Fotodetektor;

2) enthält der Stromkreis eine Lichtquelletreiberschaltung und eine Entdeckungs- und SteuersignalLeiterplatte;

3) strukturelle Teile des Gyroskops.

3. Technische hauptsächlichanforderungen

3,1 Funktion

Analoge Informationen der Ertragwinkelgeschwindigkeit (Spannungssignal).

3,2 Zusammensetzung

Die Hauptkomponenten des Produktes sind, wie folgt:

4) enthalten ein Strahlengang eine SLD-Lichtquelle, ein Re aus optischen Fasern, einen integrierten optischen Phasenmodulator, einen Koppler aus optischen Fasern und einen Fotodetektor;

5) enthält der Stromkreis eine Lichtquelletreiberschaltung und eine Entdeckungs- und SteuersignalLeiterplatte;

3) Strukturelle Teile des Gyroskops.

3,3 Entwurfs- und Installationsmaße

Gesamtausmasse (Millimeter): 82 × 82 × 20 (L × W × H);

Installationsmaß (Millimeter): (60,8 ± 0,1) × (60,8 ± 0,1) (L × W), Φ3.6mm-× 4, wie gezeigt.

Hochleistungs-Faser-Optikkreiselkompaß, Ersatzkreiselkompass-Sensor Vg910Angular Rate Sensor 0

3,5 Hauptleistungsparameter
Sehen Sie die Hauptleistungsparameter des Produktes für Details.

Seriennummer	Testeinzelteil	Einheit	Technische Anforderungen
1	Gesamtausmasse	Millimeter	82×82×20
2	Normierungsfaktor	mv/°/s	7±0.5
3	Betriebstemperatur	℃	-40~+60
4	Messbereich	°/s	-250~+250
5	Ertragpolarität	--	Rechtsdrehung gibt positive Spannung aus
6	Versorgungsspannung	v	+5
7	Gelegentliche Erschütterung	--	6.06g, 20~2000Hz
