Glasfaser-GNSS-Integriertes Trägheitsnavigationssystem Gyroskopsensoren Haltung

Markenbezeichnung:	Firepower
Modellnummer:	Gewichtung
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS

Produktbezeichnung:

INS-Navigationssystem

Positionsgenauigkeit:

1.5nm/h

Kursgenauigkeit:

0.1°

Einstellungsgenauigkeit:

0.03°

Geschwindigkeitsgenauigkeit:

0.1m/s (RMS)

Gyroskop:

±400°/s

Kreisel Stabilität ohne Bias:

≤0,02°/h

Beschleunigungsmesser-Strecke:

±20g

Beschleunigungsmesser Null-Bias-Stabilität:

≤ 50 μg

Betriebstemperatur:

-40℃~+60℃

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

100/month

Hervorheben:

GNSS integriertes Trägheitsnavigationssystem

GNSS integriertes INS

Produktbeschreibung

Glasfaser-GNSS-Integriertes Trägheitsnavigationssystem Gyroskopsensoren Haltung

Beschreibung des Produkts

Das integrierte Glasfasernavigationssystem GI500-A0 basiert auf hochpräzisen Glasfaser-Gyroskopen, Beschleunigungsmessern und hochwertigen GNSS-Empfängerplatinen.Es wird durch Multi-Sensor-Fusion und Navigationsrechner-Algorithmen implementiert, die der Außenwelt hochpräzise Kurs-, Geschwindigkeits- und Positionsinformationen zur Verfügung stellt und die Anforderungen an hochpräzise Messung und Steuerung erfüllt.

Hauptanwendungsbereiche

Inertienavigation für unbemannte Luftfahrzeuge

Kompass für Schiffe

Selbstfahrende Artillerieorientierung

Position und Ausrichtung des Fahrzeugs

Hochgenaue mobile Messung

Hochpräzise stabile Plattform

Produktmerkmale

Das System verfügt über einen Trägheits-/Satellitennavigationsmodus und einen reinen Trägheitsmodus.

Die Trägheitsnavigation verfügt über ein eingebautes GNSS-Board. Wenn GNSS effektiv ist, kann die Trägheitsnavigation mit GNSS für die Navigation kombiniert werden und den Benutzern kombinierte Navigationsparameter wie Position,Höhe, Geschwindigkeit, Haltung, Richtung, Beschleunigung, Winkelgeschwindigkeit usw. Gleichzeitig liefert es GNSS-Position, Höhe, Geschwindigkeit und andere Informationen.

Wenn GNSS unwirksam ist, kann es in den reinen Trägheitsmodus eintreten (d. h. GPS-Fusion wurde nach dem Einschalten nie durchgeführt, und wenn die Fusion wieder verloren geht, gehört sie zum integrierten Navigationsmodus).Nach Aktivierung, hat eine präzise Einstellungsmessfunktion, kann Tonhöhe und Rollkurs ausgeben, und reine Trägheits-statische Nordsuche.

Technische Indikatoren

Artikel 2	Prüfbedingungen	A0-Indikatoren	B0-Indikatoren
Positionsgenauigkeit	GNSSValid, einzelner Punkt	1.2m ((RMS)	1.2m ((RMS)
	GNSSValid,RTK	2cm+1ppm (RMS)	2cm+1ppm (RMS)
	Positionsaufbewahrung (GNSS-Fehler)	1.5nm/h ((50% CEP),5nm/2h ((50% CEP)	0.8nm/h (CEP),3.0nm/3h ((CEP)
Genauigkeit der Richtung	Ich suche nach mir selbst.	0.1°×sec (Länge) * Breite: Breite (RMS), 10 Minuten	0.06°×sec ((Lati), statische Basis 5min Ausrichtung; 0.03°×sec(Länge), statische Basis 5min Ausrichtung;*Länge: Breite (RMS)
Genauigkeit der Richtung	Kurssicherung (GNSS-Ausfall)	0.05°/h (RMS),0.1°/2h ((RMS)	00,02°/h (RMS),0.05°/3h (RMS)
Haltungsgenauigkeit	GNSS gültig	0.03° (RMS)	0.01° ((RMS)
Haltungsgenauigkeit	Haltung (GNSS-Fehler)	00,02°/h (RMS),0.06°/2h ((RMS)	0.01°/h (RMS),0.03°/3h ((RMS)
Geschwindigkeitsgenauigkeit	GNSS gültig, einzelner PunktL1/L2	0.1m/s (RMS)	0.1m/s (RMS)
Geschwindigkeitsgenauigkeit	Geschwindigkeitsbindung (GNSS-Ausfall)	2m/s/h ((RMS),5m/s/2h ((RMS)	0.8m/s/h ((RMS),3m/s/3h ((RMS)
Glasfaser-Gyro	Messbereich	± 400°/s	± 400°/s
Glasfaser-Gyro	Biasstabilität	≤ 0,02°/h	≤ 0,01°/h
Quarzflexibles Beschleunigungsmessgerät	Messbereich	± 20 g	± 20 g
Quarzflexibles Beschleunigungsmessgerät	Biasstabilität	≤ 50 μg (durchschnittlich 10 s)	≤ 20 μg (durchschnittlich 10 Sekunden)
Kommunikationsschnittstelle	RS422	6waysDie Baudrate liegt zwischen 9,6 KBPS und 921,6 KBPS. Die Standard-Baudrate beträgt 115,2 KBPSDie maximale Frequenz beträgt 1000Hz (Rohdaten) und die Standardfrequenz beträgt 200Hz
Kommunikationsschnittstelle	RS232	1 wayDie Baudrate liegt zwischen 9,6 KBPS und 921,6 KBPS. Die Standard-Baudrate beträgt 115,2 KBPSDie maximale Frequenz beträgt 1000Hz (Rohdaten) und die Standardfrequenz beträgt 200Hz
Elektrische Eigenschaften	Spannung	24 ̊36VDC
Elektrische Eigenschaften	Stromverbrauch	≤ 30 W
Strukturelle Merkmale	Abmessung	199 mm × 180 mm × 219,5 mm
Strukturelle Merkmale	Gewicht	6.5 kg	≤7,5 kg (nicht für die Luftfahrt) ≤6,5 kg (für die Luftfahrt optional)
Umwelt	Betriebstemperatur	-40°C bis +60°C
	Lagertemperatur	-45°C bis +65°C
	Vibration (mit Dämpfung)	5 bis 2000 Hz,60,06 g
	Aufprall (mit Stoßdämpfung)	30 g, 11 ms
Zuverlässig	Lebensdauer	>15 Jahre
Zuverlässig	Kontinuierliche Arbeitszeit	> 24

Größe

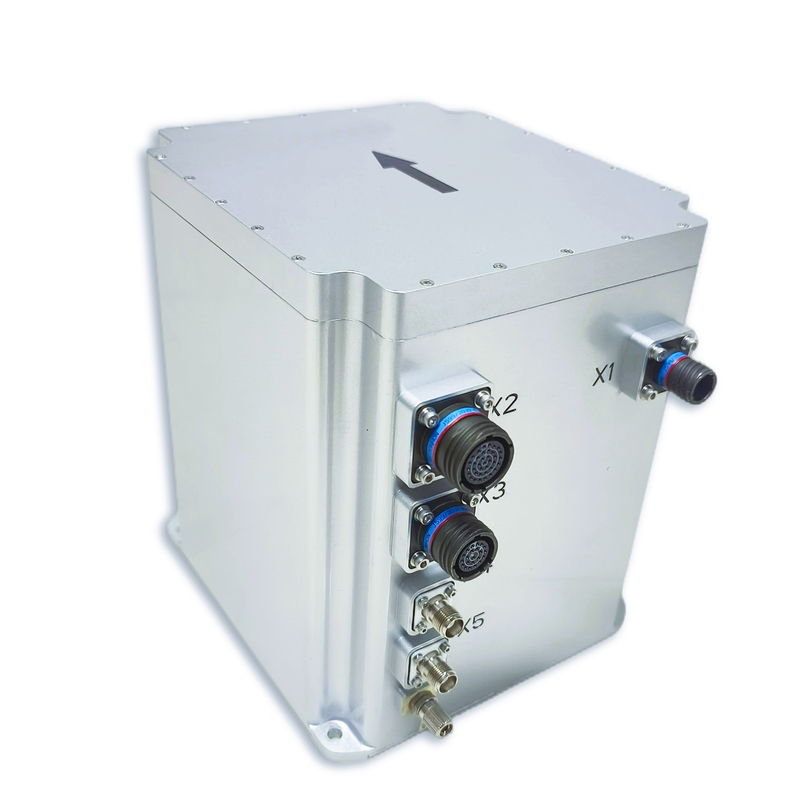

Glasfaser-GNSS-Integriertes Trägheitsnavigationssystem Gyroskopsensoren Haltung 0

L199mm x W180mm x H219.5mm ((L x W x H)

Glasfaser-GNSS-Integriertes Trägheitsnavigationssystem Gyroskopsensoren Haltung 1

Glasfaser-GNSS-Integriertes Trägheitsnavigationssystem Gyroskopsensoren Haltung 2
