Hochleistungs-Inerznavigationssystem zur präzisen Einstellungsmessung

Markenbezeichnung:	Firepower
Modellnummer:	Gewichtung und Verarbeitung
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS

Produktbezeichnung:

Integriertes Navigationssystem mit GPS

Kursgenauigkeit:

0,2 °

Einstellungsgenauigkeit:

0.05° (RMS)

Kreiselkompass-Strecke:

±400°/s

Kreisel Stabilität ohne Bias:

≤0,3°/h

Beschleunigungsmesser-Strecke:

± 16 g

Beschleunigungsmesser Null-Bias-Stabilität:

≤100µg

Größe:

110 mm × 94 mm × 94 mm (L, W, H)

Schnittstelle:

Zwei-Kanal-RS232, ein-Kanal-RS422, ein-Kanal-PPS (LVTTL/422-Niveau)

Betriebstemperatur:

-40°C+65°C

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Hochleistungs-Inerzialschifffahrts-System

präzise Haltung Messung Inertialschifffahrts-System

Produktbeschreibung

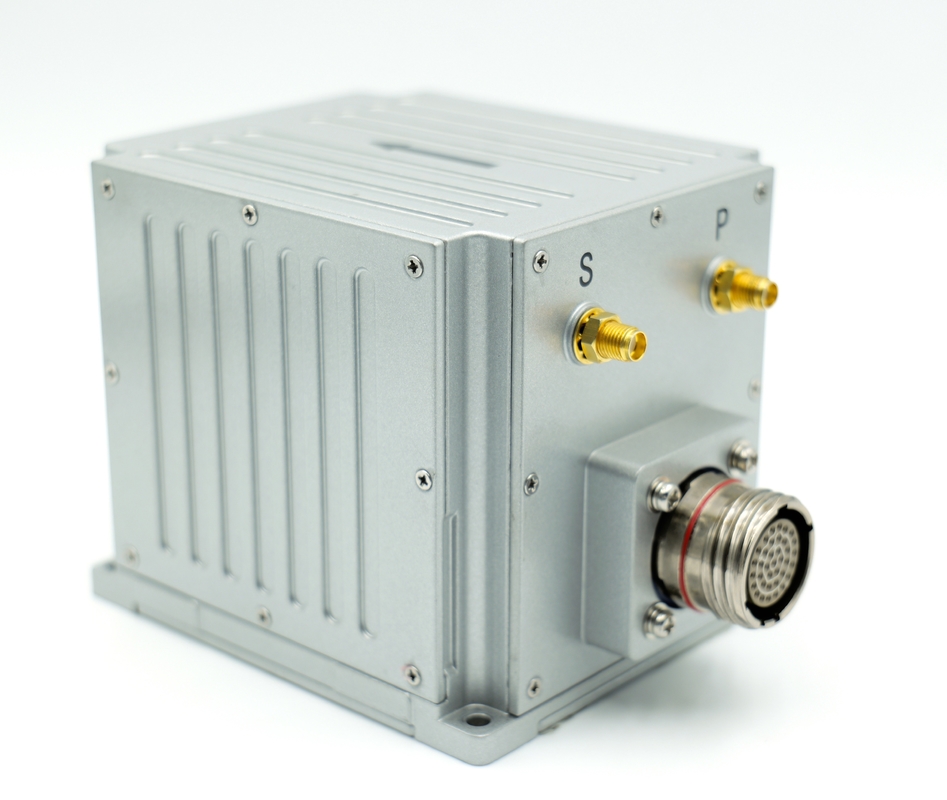

Hochleistungs-Inerznavigationssystem zur präzisen Einstellungsmessung

Beschreibung des Produkts

Das integrierte Navigationssystem GI600A-B0 ist ein kompaktes zweiachsiges rotierendes integriertes MEMS-Navigationssystem.Es erfüllt die Anforderungen an eine genaue Messung der Haltung., Richtung, Position und sonstige Informationen in den Anwendungsbereichen von mobilen mittleren und hochpräzisen Messsystemen, großen unbemannten Luftfahrzeugen usw.

Hauptfunktionen

Das System verfügt über einen Trägheits-/Satellitennavigationsmodus und einen reinen Trägheitsmodus.

Im Trägheits-/Satelliten-Integrationsnavigationsmodus können die vom GNSS-Empfänger empfangenen Satellitenstandortinformationen für die integrierte Navigation verwendet werden, und die Schwungrichtung, -rolle, -kurs, -position,Geschwindigkeit, Zeit und andere Informationen des Trägers können ausgegeben werden; nach Verlust des Signals werden die durch Trägheit berechnete Position, Geschwindigkeit und Haltung ausgegeben,mit einer Breite von mehr als 20 mm,, ist die Kurssicherungsfunktion in kurzer Zeit verfügbar und die Messhöhe-Positionierungsgenauigkeit in kurzer Zeit verfügbar.

Nachdem der reine Trägheitsmodus gestartet wurde (d. h. GPS-Fusion wurde nach dem Einschalten noch nie durchgeführt, und wenn sie nach dem Einschalten wieder verriegelt wird, gehört sie zum integrierten Navigationsmodus),Es hat eine genaue Einstellungsmessfunktion, kann die Steigung und die Rollrichtung ausgeben, und der reine Trägheitsmodus kann den Norden statisch finden.

Leistungsindex

Projekt	Prüfbedingungen	Indikatoren
Positionsgenauigkeit	GNSS gültig, einzelner Punkt	Besser als Satelliten-Positionierungsgenauigkeit
	GNSS gültig, RTK	Besser als Satelliten-Positionierungsgenauigkeit
	Reine Trägheits-horizontale Positionierungsanlage 1	4nm/60min ((CEP)
		1nm/30min ((CEP)
		200m/6min (CEP)
Genauigkeit der Richtung	Doppelte Antennen	0.2 °/L (RMS)
	Positionsbeteiligung	0.05°/30min (RMS),0.1°/h ((RMS) 1
	Selbst-Nord-Suche nach Genauigkeit	0.3 ° SecL, Ausrichtung 15 min
Haltungsgenauigkeit	GNSS ist gültig	0.05° (RMS)
Haltungsgenauigkeit	Haltung (GNSS-Fehler)	0.05°/30min (RMS),0.1°/h ((RMS) 1
Gyroskop	Messbereich	± 400°/s
Gyroskop	Null Verzerrungsstabilität	≤ 0,3°/h2
Beschleunigungsmesser	Messbereich	± 16 g
Beschleunigungsmesser	Null Verzerrungsstabilität	≤ 100 μg2
Physikalische Abmessungen und elektrische Eigenschaften	Spannung	10 bis 36 V Gleichstrom
	Stromverbrauch	≤ 9W
	Schnittstelle	Zwei-Route RS232, ein-Route RS422, ein-Route PPS (LVTTL/422-Ebene)
	Größe	110 mm × 94 mm × 94 mm (L, W, H)
	Gewicht	≤ 1 kg
Umweltmerkmale	Betriebstemperatur	-40°C+65°C
	Lagertemperatur	-45°C+70°C
	Vibrationen	20 bis 2000 Hz,6.06g3
	Wirkung	30 g, 11 ms3
	Lebensdauer	> 15 Jahre
	Kontinuierliche Arbeitszeit	> 24 Stunden
Anmerkung:
Die Ausrichtung ist gültig; Durchschnitt von 10 s; mit Schlagdämpfer

Abmessungen
Hochleistungs-Inerznavigationssystem zur präzisen Einstellungsmessung 0

L110,0 mm x W94,0 mm x H94,0 mm ((L x W x H)
