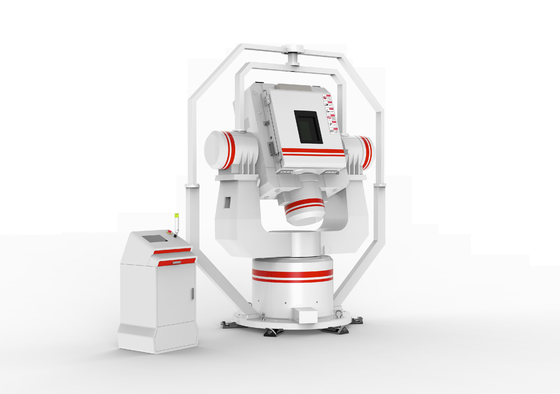

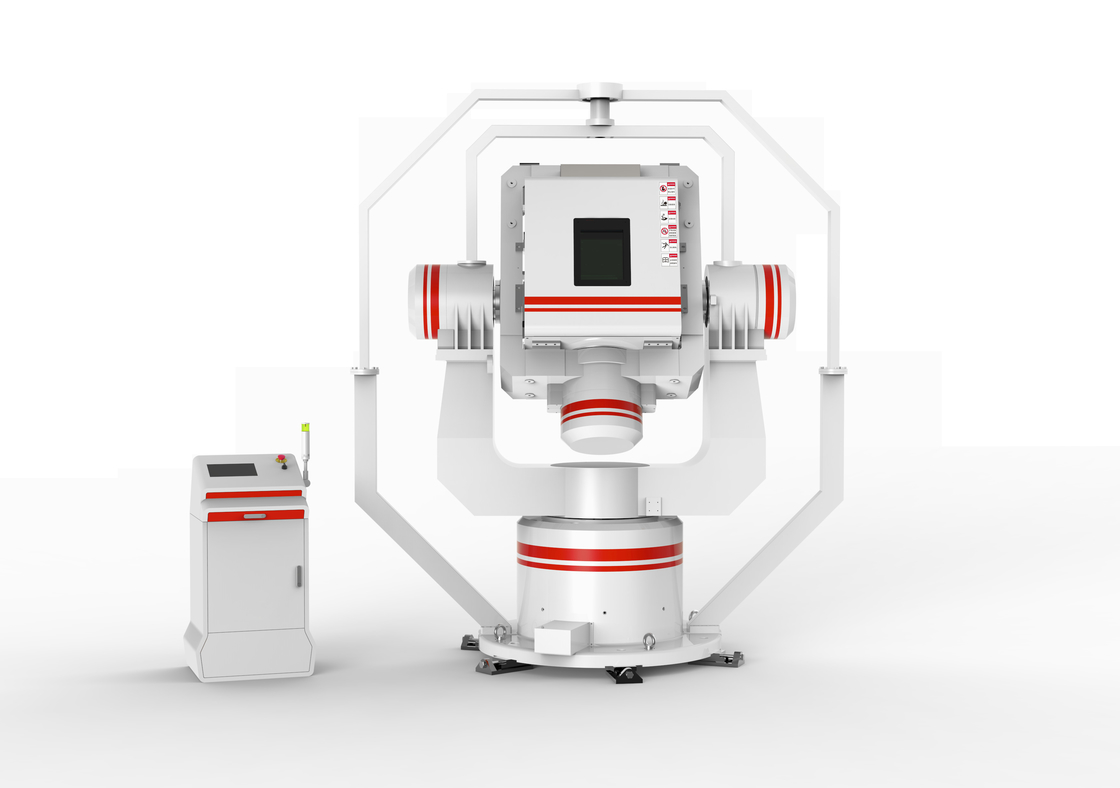

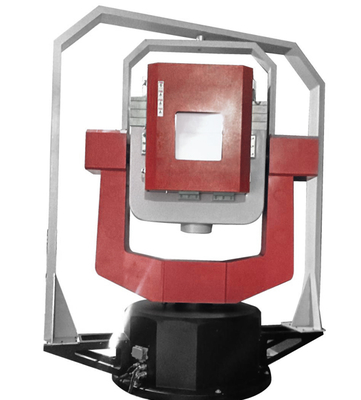

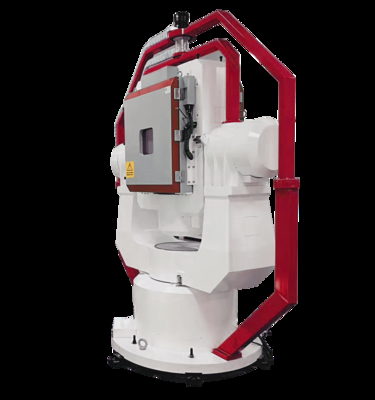

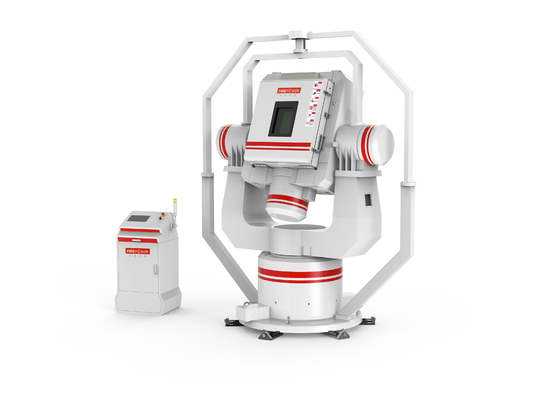

Der Positions-3 mechanische Struktur Achsen-der Drehscheiben-UUT mit Temperatur-Kasten

Markenbezeichnung:	Firepower
Modellnummer:	3A50
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	L/C, T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Produktbezeichnung:

Drehscheibe

Maximalgewicht der Last:

50 kg

maximale Lastgröße:

450 × 400 × 350 mm

Struktur:

UUT

Tischplattedurchmesser:

550 mm

Schnittstelle mit drei Achsen:

0.25 mm im Kugelradius

Positioniergenauigkeit:

±3″

Hervorheben:

Achsen-Drehscheibe der Positions-3

3 Achsen-Drehscheibe UUT

Achsen-Drehscheibe des Temperatur-Kasten-3

Produktbeschreibung

3-Achsen Drehscheibenpreis Drehscheibenbewegungstest Tischposition Drehscheiben Schwingrate Tischpreis

Ein dreiachsiger Drehscheibe umfasst nach dem Zweck der Einstufung ein herkömmliches dreiachsiges Drehscheibe und ein dreiachsiges Drehscheibe mit Temperaturbox.Der herkömmliche Drei-Achsen-Spindeltisch besteht hauptsächlich aus zwei AchsenDie Hauptkonstruktion des dreiachsigen Drehschreibers mit Temperaturbox gehört zum UUT-Typ, der die Position, Geschwindigkeit und Schwungfunktionen realisieren kann.Drehzahl- und Schwungfunktion in einem bestimmten Temperaturbereich.

Inertial-Navigation-Test-Spielplatte besteht hauptsächlich aus mechanischen Körper, Steuerungssystem, Antriebssystem usw. Der Arbeitsstatus umfasst Position, Geschwindigkeit, Schaukel, Vibration, Tracking-Servo usw.Gemäß unterschiedlichen Prüfvorschriften, gibt es eine Ein-Achse, eine Doppel-Achse, eine Drei-Achse und sogar mehrere Achsen; die Steuerungsmöglichkeiten können automatisch, manuell und simuliert usw. sein. Nahe Steuerung und Fernbedienung sind verfügbar.Zu den Schutzfunktionen gehört der Überschussschutz, Schutz vor Überstrom, Schutz vor Überspannung, Schutz vor Überhitzung, Schutz vor Notfallschaltung bei Überschreitung der Grenzwerte usw.Prüfung unter verschiedenen Umgebungsbedingungen mit zusätzlicher Temperaturkammer und Vakuumbox.

Haupttechnische Parameter	Maximale Belastung Maximalgewicht: 50 kg
	Höchstlastgröße: 450 × 400 × 350 mm
	Mechanische Struktur:UUT
	Durchmesser der Tischplatte: 550 mm
	Schnittpunkt drei Achsen:0.25mm im Ballradius (Verfahrenssicherung)
	Tilt-Rotationsgenauigkeit	Schrägstrich ±3′′; Rollen ±3′′; Position ±3′′
	Dreiachsige Vertikalität: Schräg- und Rollsachse ±3′′
	Dreiachsige Winkelpositionierungspräzision: ± 3′′
	Wiederholbarkeit der dreiachsigen Winkelpositionierung:2′′
	Dreiachs-Rotationsbereich:kontinuierlich
	Winkelgeschwindigkeitsbereich	Rollen ±0,001o/s ̇500o/s
		Schwung ± 0,001 o/s ≈ 400 o/s
		Position ±0,01 o/s ≈400 o/s
	Maximale Winkelbeschleunigung (mit Last)	Rollen 1000°/s2
		Schrägkeit 600°/s2
		Position 400°/s2
	Geschwindigkeitsglattheit	über 360° bei Vollgeschwindigkeit 0,001°/s
	Geschwindigkeitsgenauigkeit	(360° Durchschnitt) ±5×10-5 (50PPM) ((10° Durchschnitt) ±1×10-4 ((100PPM) ((1° Durchschnitt) ±1×10-3 ((1000PPM)
	Geschwindigkeitsauflösung	0.0001 o/s
	Systembandbreite: (-3 dB)	15 Hz rollen
		Tonhöhe 10 Hz
		Position 8Hz
	Mit Ziffer-Simulationsfunktion, Kommunikationsoberfläche RS232, GPS
	Elektrische Leitungsrutschschleife (Benutzer 90 Schleife).
	Temperaturkammer	Mechanische Kühlung
		Bereich Min= - 65,Max= + 90,Avg= 25 °C
		Positiver Verlauf 1,0 °C/min;Negativer Verlauf 1,0 °C/min
		Genauigkeit ± 1 °C;Stabilität ± 0,1 °C
	Macht	a) Dreiphasige Vierleitungen, 380 V ± 10%, 50 Hz ± 3%
		b) Einphasen, 220V±10%, 50HZ±3%
	Arbeitsbedingungen	a) Betriebstemperatur:20±10 °C;
		b) Relative Luftfeuchtigkeit:≤ 50% (± 30 °C);
		c) Erdungswiderstand < 2Ω;
		d) mit Schwingungsschutzkeller;
