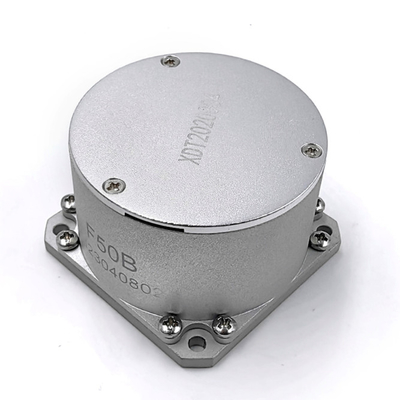

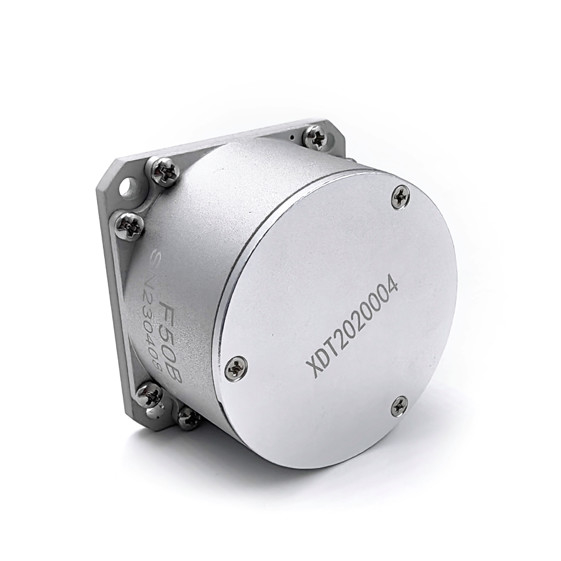

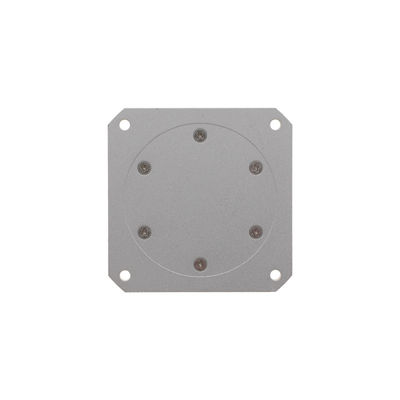

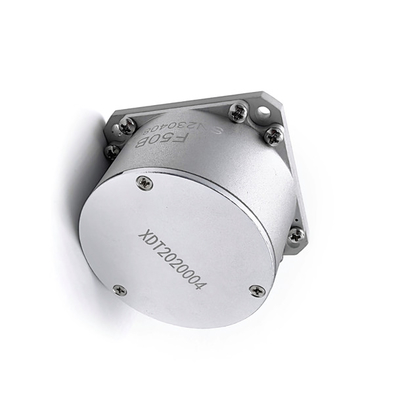

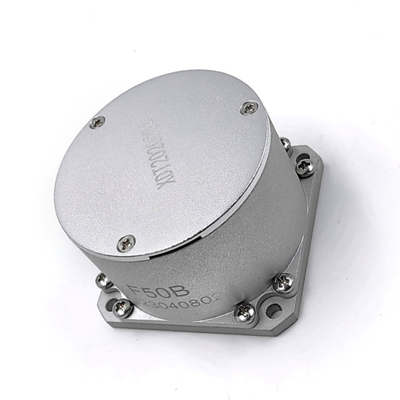

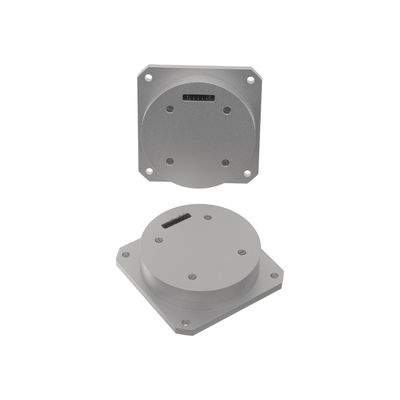

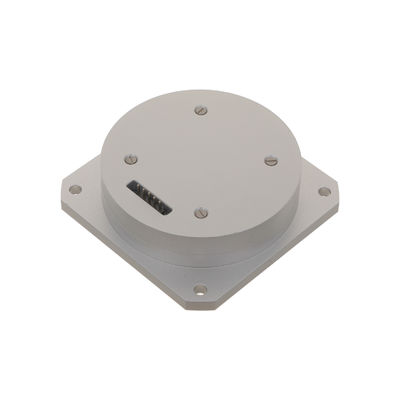

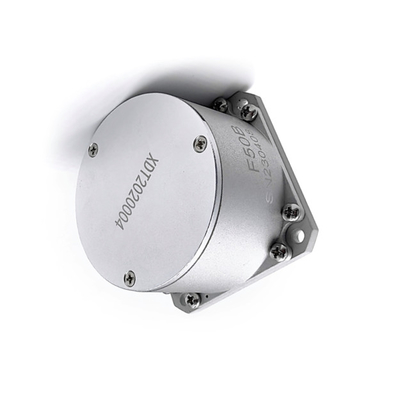

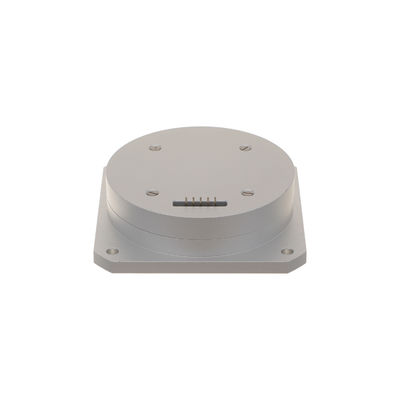

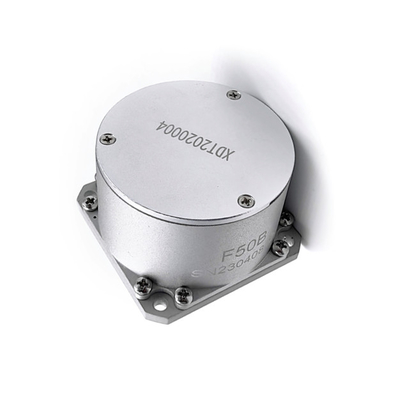

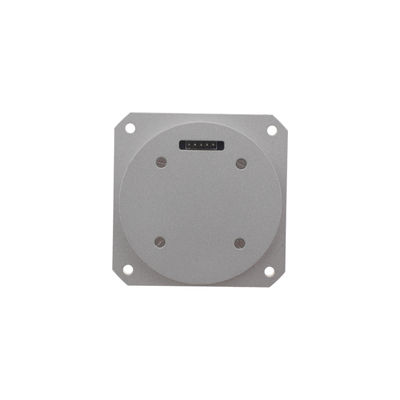

Mini Rs422 Faser-Gyro Gute Nichtlinearität Null Bias-Stabilität

Markenbezeichnung:	Firepower
Modellnummer:	F50B
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	200/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

-300°/s~+300°/s

Zero-Bias-Wiederholbarkeit:

Stabilität bei Nullverschiedenheit:

Bandbreite:

> 200 Hz

Initialisierungszeit:

<5s>

Kommunikationsmodus:

RS422

Betriebstemperatur:

-45℃~+60℃

Speichertemperatur:

-55℃~+75℃

Verpackung Informationen:

Sponge+-Kasten

Versorgungsmaterial-Fähigkeit:

200/month

Hervorheben:

eine gute nichtlineare Glasfasergyroskopie

Null-Verschiebungsstabilität Glasfaser-Gyros

rs422 Glasfasergyroskop

Produktbeschreibung

Mini RS422 Faser-Gyro mit ausgezeichneter Nichtlinearität & Nullpunktstabilität

Wichtige Spezifikationen

Attribut	Wert
Messbereich	-300°/s ~ +300°/s
Nullpunkt-Wiederholbarkeit	≤0.3°/h
Nullpunktstabilität	≤0.2°/h
Bandbreite	>200Hz
Initialisierungszeit	<5S
Kommunikationsmodus	RS422
Betriebstemperatur	-45℃～+60℃
Lagertemperatur	-55℃～+75℃

Elektrische Schnittstelle

Gyro-Sockelmodell: J30-15ZK

Anschlussleitung: 0,12 mm AFR-Leitung, 250 mm Länge

Pin-Nummer	Definition	Beschreibung
1,9	T+	Serielle Port-Ausgabe RS422 +
2,10	T-	Serielle Port-Ausgabe RS422-
4,5	＋5VA	Analoge Versorgung +5V
6,7	AGND	Analoge Masse
8,15	－5VA	Analoge Stromversorgung -5V
12,13	VCC	Digitale Versorgung +5/+3,3V
11,14	GND	Digitale Masse

Stromversorgungsanforderungen

+5VA: +5V ±5%, 0,4A (transient peak ~1,5A), Ripple <50mV
-5VA: -5V ±5%, 100mA, Ripple <50mV
VCC: +5V ±10% oder +3,3V ±10%

Hinweis: GND und AGND dürfen nicht mit dem Gyro-Gehäuse verbunden werden.

Leistungsspezifikationen

Skalierungsfaktor

Nichtlinearität bei Raumtemperatur: <100 ppm
Skalierungsfaktor-Wiederholbarkeit: <100 ppm (1σ)

Nullpunktstabilität

F50A: <0.1°/H (1σ) 10s geglättetes 1H Testergebnis
F50B: <0.2°/H (1σ) 10s geglättetes 1H Testergebnis

Nullpunkt-Wiederholbarkeit

F50A: <0.2°/H (1σ) 6 Testdatenberechnung
F50B: <0.3°/H (1σ) 6 Testdatenberechnung
Voller Temperaturbereich:
- F50A: <0.5°/H (voller Temperatur-Extremunterschied)
- F50B: <0.6°/H (voller Temperatur-Grenzunterschied)

Zusätzliche Leistungskennzahlen

Zufallsweg: <0.02°/√h
Bandbreite: >200Hz
Initialisierungszeit: <5S
Dynamikbereich: ±300°/s

Umweltspezifikationen

Betriebstemperatur: -45℃～+60℃
Lagertemperatur: -55℃～+75℃
Aufprall: 100g (11 ms), 3 Mal in 3 Richtungen. Mittlere Nullpunktdrift ≤0.5°/H
Vibration: 3 Minuten pro Richtung. Mittlere Nullpunktdrift ≤0.5°/H während des Tests

Kommunikationsprotokoll

Standard RS-422 serielle Kommunikationsschnittstelle mit einstellbarem Protokoll.
