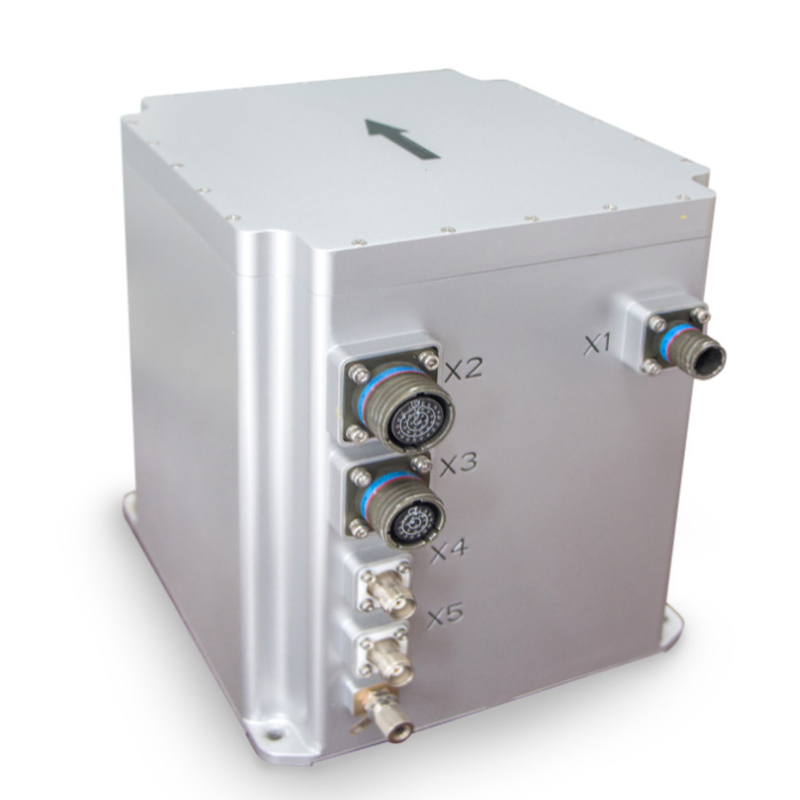

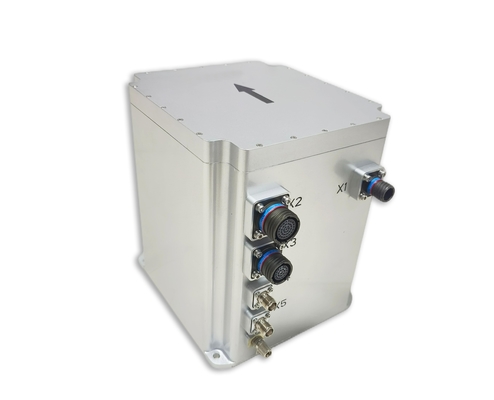

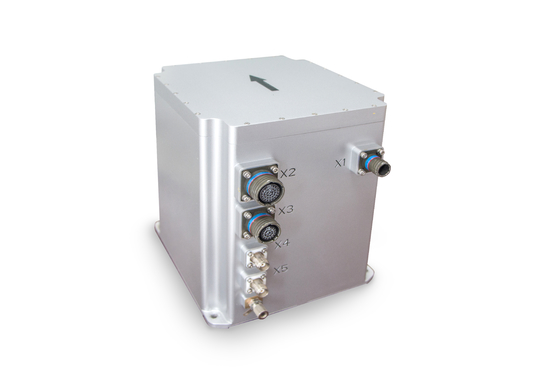

Faser Ins500 Ins-Navigationsanlage- Endlosschleifen-hohe Präzision

1
MOQ
Faser Ins500 Ins-Navigationsanlage- Endlosschleifen-hohe Präzision
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Technische Daten
Produktname: Navigationsanlage
Positionierung von Genauigkeit: 0.8nm/h
Überschrift von Genauigkeit: 0.1°
Haltungsgenauigkeit: 0.03°
Geschwindigkeitsgenauigkeit: 0.1m/s (EFFEKTIVWERT)
Kreiselkompassstrecke: ±400°/s
Beschleunigungsmesserstrecke: ±20g
Markieren:

Navigationsanlage Ins-INS500

,

Faser Ins-Navigationsanlage

,

Ins-Navigationsanlage- Endlosschleife

Grundinformation
Herkunftsort: CHINA
Markenname: AVIC
Zertifizierung: CE ROHS
Modellnummer: INS500
Zahlung und Versand AGB
Verpackung Informationen: sponge+box
Lieferzeit: 15 Tage für Probe
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 100/month
Produkt-Beschreibung

Faser INS durch den Faseroptikkreiselkompassbeschleunigungsmesser der hohen Präzision der Endlosschleife und Spitzen-DEN GNSS-Empfänger





Liefern integrierte Navigationsanlage der Faser INS500 (der „ins“) durch die Endlosschleife, die auf Faseroptikkreiselkompaß der hohen Präzision, Beschleunigungsmesser und Spitzen-GNSS-Empfängerbrettern, Navigation durch mehrfache Sensor-Fusion und Decodierungsalgorithmus basiert, Position der Navigation der hohen Präzision, Geschwindigkeit und Positionsangabe, wie Treffen die Anforderung der hohen der Feinmessung und Steuerung und Haupteinsatzbereiche umfassen: Das System hat Trägheits-/integrierten Navigationssatellitenmodus und reinen Trägheitsmodus.

Wenn GNSS ungültig ist, kann es den reinen Trägheitsmodus kommen (das heißt, ist GPS-Fusion nie durchgeführt worden, nachdem Energie, wenn die Fusion wieder verloren ist, es gehört dem integrierten Navigationsmodus eingeschaltet ist). Nach dem Beginnen hat es genaue Einstellungsmessungsfunktion, kann Neigungsrollenkurs ausgeben, und reine Trägheit kann statische Nordsuche.



Einzelteile Testbedingungen A0Indicators B0Indicators
Positionierung von Genauigkeit GNSSValid, Einzel 1.2m (EFFEKTIVWERT) 1.2m (EFFEKTIVWERT)
GNSSValid, RTK 2cm+1ppm (EFFEKTIVWERT) 2cm+1ppm (EFFEKTIVWERT)
Positionsholding (GNSS-Ausfall) 1.5nm/h (50%CEP), 5nm/2h (50%CEP) 0.8nm/h (CEP), 3.0nm/3h (CEP)
Überschrift von Genauigkeit Norden-seekingitselbst

0.1°×sec (Lati),

*Lati: Breite (Effektivwert), 10min

0.06°×sec (Lati), statische Ausrichtung der Basis 5min;

0.03°×sec (Lati), statische Ausrichtung der Basis 5min; *Lati: Breite (Effektivwert)

Kurshalten (GNSS-Ausfall) 0.05°/h (EFFEKTIVWERT), 0.1°/2h (EFFEKTIVWERT) 0.02°/h (EFFEKTIVWERT), 0.05°/3h (EFFEKTIVWERT)
Haltungsgenauigkeit GNSS gültig 0.03° (EFFEKTIVWERT) 0.01° (EFFEKTIVWERT)
Haltungsholding (GNSS-Ausfall) 0.02°/h (EFFEKTIVWERT), 0.06°/2h (EFFEKTIVWERT) 0.01°/h (EFFEKTIVWERT), 0.03°/3h (EFFEKTIVWERT)
Geschwindigkeitsgenauigkeit GNSS gültig, einzelnes pointL1/L2 0.1m/s (EFFEKTIVWERT) 0.1m/s (EFFEKTIVWERT)
Geschwindigkeitszurückhalten (GNSS-Ausfall) 2m/shipping und Behandlung (Effektivwert), 5m/s/2h (Effektivwert) 0.8m/shipping und Behandlung (Effektivwert), 3m/s/3h (Effektivwert)
Optischer Kreiselkompaß der Faser Messbereich ±400°/s ±400°/s
Schräge Stabilität ≤0.02°/h ≤0.01°/h
Quarz flexibleaccelerometer Messbereich ±20g ±20g
Schräge Stabilität ≤50µg (Durchschnitt 10s) ≤20µg (平均 10s)
Kommunikationsschnittstelle RS422 Baud 6waysThe reicht von 9,6 KBPS bis zu 921,6 KBPS. Das Nichterfüllungsbaud ist 115,2 KBPSThe, das maximale Frequenz 1000Hz (Rohdaten) ist, und die Nichterfüllungsfrequenz ist 200Hz
RS232 1 wayThe Baud reicht von 9,6 KBPS bis zu 921,6 KBPS. Das Nichterfüllungsbaud ist 115,2 KBPSThe, das maximale Frequenz 1000Hz (Rohdaten) ist, und die Nichterfüllungsfrequenz ist 200Hz
Elektrische Eigenschaften Spannung 24~36VDC
Leistungsaufnahme ≤30W
Strukturelle Eigenschaften Maß 199mm×180mm×219.5mm
Gewicht 6.5kg ≤7.5kg (Nichtluftfahrt) ≤6.5kg (Luftfahrt optional)
Umwelt Betriebstemperatur -40℃~+60℃
Lagertemperatur -45℃~+65℃
Erschütterung (mit der Dämpfung) 5~2000Hz, 6.06g
Auswirkung (mit Stoßdämpfung) 30g, 11ms
Zuverlässigkeit Lebenszeit >15years
Ununterbrochene Arbeitszeit >24h
