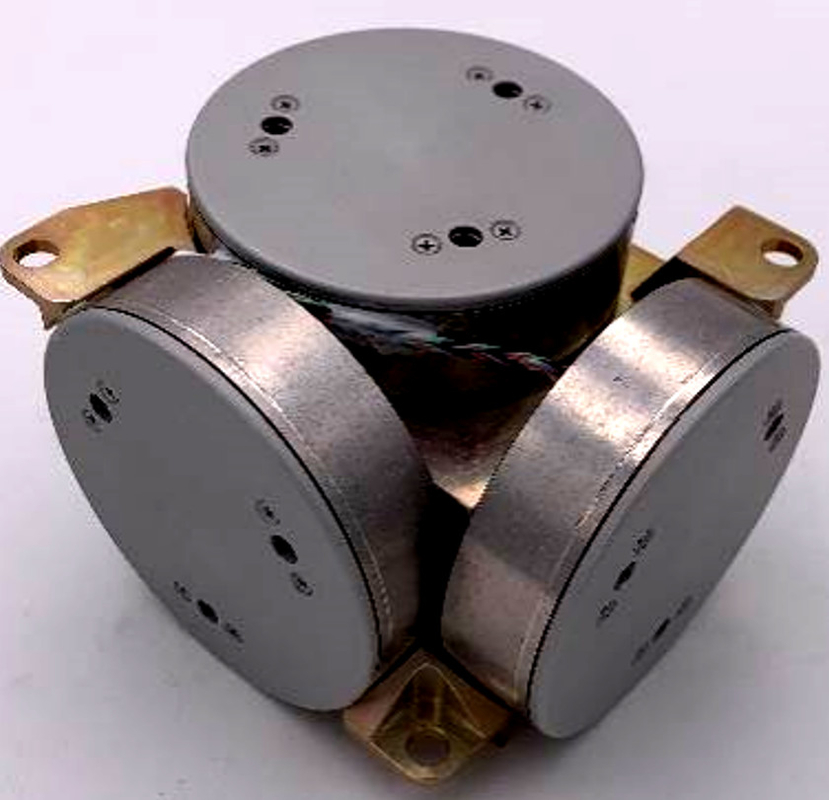

der Trägheitswinkelgeschwindigkeits-Sensor, der auf den optischen Äxten Sagnac-Effektes 3 basiert, NEBELN Faseroptikkreiselkompass-Sensor ein
Dieses Produkt ist ein Trägheitswinkelgeschwindigkeits-Sensor, der auf dem optischen Sagnac-Effekt basiert, der verwendet wird, um die Winkelgeschwindigkeit der Fördermaschine entlang der empfindlichen Achse des Produktes zu messen. Die Winkelgeschwindigkeit, die Einheit des Produktes abfragt, ist ein Ring aus optischen Fasern, und eine digitale Regelauswerteschaltung wird angenommen, um den Strahlengangunterschied von rechtsläufigem zu extrahieren und das nach linksausbreitungslicht, das gleichzeitig durch die externe körperliche verursacht wurde Winkelgeschwindigkeit, die durch den Ring aus optischen Fasern abgefragt wird, das Spannungssignal wandelte vom Strahlengangunterschiedsignal wird verwendet um, damit Regelfeedback und Steuerung die Modulation und die Demodulation des Signals verwirklicht und den Zweck der Winkelgeschwindigkeits-Signalentdeckung der Hochpräzision erzielt.
Leistungsmerkmale
| Nein. | Testeinzelteil | Einheit | Technische Anforderungen |
| 1 | Anlasszeit | Minute | Macht-auf schrägem Stabilitätsindex |
| 2 | Null schräge Stabilität | (°) /h | ≤ 0,05 (glatt machendes 10s) ≤ 0,015 (Glatt machen 100s) |
| 3 | Null schräge Stabilität bei der vollen Temperatur (1 variable Temperatur ℃/min, 100 s-Durchschnitt) | (°) /h | ≤0.08 |
| 4 | Null-Neigungswiederholbarkeit | (°) /h | ≤0.015 |
| 5 | Irrfahrtkoeffizient | (º) /h1/2 | ≤0.003 |
| 6 | Normierungsfaktornichtlinearität | PPMs | ≤20 |
| 7 | Normierungsfaktorasymmetrie | PPMs | ≤5 |
| 8 | Normierungsfaktorwiederholbarkeit | PPMs | ≤10 |
| 9 | Normierungsfaktorwiederholbarkeit (volle Temperatur) | PPMs | ≤50 |
| 10 | Betriebstemperatur | ℃ | -40~+60 |
| 11 | Lagertemperatur | ℃ | -50~+70 |
| 12 | Dynamikwerte | (°) /s | ±500 |
| 13 | Versorgungsspannung | V | +5V |
| 14 | Stabile Staatsmacht-Leistungsaufnahme (volle Temperatur) | W | <4 |
