Einzelner Achsen-Quarz-Beschleunigungsmesser für Trägheitsmaß-und Prüfungs-System im Aerospace
Leistungsmerkmale
Nein. | Parameter | J43-01 |
1 | Strecke | ±30g |
2 | Schwelle | 5μg |
3 | Schräges K0/K1 | Magnesium ≤±10 |
4 | Normierungsfaktor K1 | 1.1~1.4 mA/g |
5 | Zweiter Auftragsnichtlinearitätskoeffizient K2 | ≤±20μg /g2 |
6 | 0g 4 Stunden kurzfristige Stabilität | μg ≤20 |
7 | 1g 4 Stunden kurzfristige Stabilität | ≤20 PPMs |
8 | Schräges umfassendes Wiederholbarkeit σK0 (1σ, 1-monatig) | μg ≤50 |
9 | Umfassendes σK1/K1 (1σ Wiederholbarkeit des Normierungsfaktors, 1-monatig) | ≤80 PPMs |
10 | Umfassende Wiederholbarkeit K2/K1 (1σ des Nichtlinearitätskoeffizienten, 1-monatig) | ≤±30 μg /g2 |
11 | Schräger thermischer Koeffizient (voller Temp. Durchschnitt) | ≤±50 μg/℃ |
12 | Thermischer Koeffizient des Normierungsfaktors (voller Temp. Durchschnitt) | ≤±100 PPMs/℃ |
13 | Geräusche | <Μgeffektivwert3000 (0-10000Hz) |
14 | Natürliche Frequenz | 350~800 Hz |
15 | Bandbreite | 800~2500 Hz |
16 | Gelegentliche Erschütterung | 10g (20-2000Hz) |
17 | Auswirkung | 150g, 5ms, 1/2sin |
18 | Arbeitstemp. | -55~+180℃ |
20 | Stromversorgung | ±12~±15V |
21 | Verbrauchen Sie gegenwärtiges | ≤±20mA |
22 | Thermischer Sensor | Kundengerecht |
23 | Größe | Ф18.2X23mm |
24 | Gewicht | ≤65g |
Flexibler Beschleunigungsmesser des Quarzes der Reihe JB4 ist ein beständiges Beschleunigungsmesserprodukt der hohen Temperatur und des Schocks mit ausgezeichneter Wiederholbarkeit, Startleistung, Schockwiderstand der hohen Temperatur und hoher Zuverlässigkeit. Er kann für die statische Prüfung und dynamische Prüfung verwendet werden. Ein Standardschwingungssensor.
Das Produkt nimmt eine einzigartige Hochtemperatur und ein Schock-beständiger Entwurf, ein Verpackenprozeß und ein spezieller Stromkreis an. Der Ausgangsstrom des Produktes ist zur gemessenen Beschleunigung proportional und stellt statisches und dynamisches Beschleunigungsmaß zur Verfügung. Benutzer können den passenden Repräsentativwiderstand durch Berechnung vorwählen, um Hochpräzisionsertrag zu erzielen. Der eingebaute Temperaturfühler kann benutzt werden, um den Offsetwert und den Normierungsfaktor entsprechend dem Bedarf des Benutzers zu kompensieren und verringert den Einfluss der umgebenden Temperatur.
Einsatzbereiche: Neigungstest von Brücken, von Verdammungen, von Ölquellen, von Kohlengruben, von etc., von Hochgeschwindigkeitsbahnsteuerung, von Stabilitätssteuerung von Schiffen, von etc.
Anwendungen
●Bohrungs-und Neigungs-Maß
●Luftfahrt und Astronautik
●Instrumente und Ausrüstung
Maße

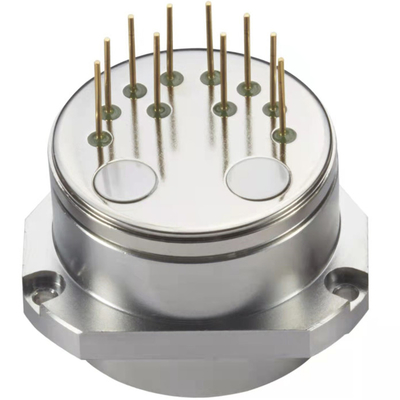

Produkt-Show:
Qualitätssicherung
