Fabrikversorgung NEBEL-Sensor des Kreiselkompasses F70 für Inertialsystem
| Projekt | Einheit | F70-98 |
| Messbereich | º/s | -400~+400 |
| Schräge Stabilität in der Raumtemperatur (º/h, 100s, 1σ) | º/h | ≤ 0,012 |
| Schräge Wiederholbarkeit in örtlich festgelegter Temperatur (º/h, 100s, 1σ) | º/h | ≤ 0,012 |
| Schräge Wiederholbarkeit in der vollen Temperatur (º/h, 100s, 1σ) |
º/h
|
≤ 0,03
|
| Irrfahrtkoeffizient | º/√h | ≤ 0,0025 |
| Stufen Sie factorNonlinear ein | PPMs | ≤ 10 |
| Skala factorRepeatability | PPMs | ≤ 10 |
| Stufen Sie factorAsymmetry ein | PPMs | ≤ 10 |
| Anlasszeit | Minute | ≤5 |
| Bandbreite | Hz | >200 |
| Stromversorgung | V | -5, +5 |
| Energie | W | ≤6 |
| Betriebstemperatur | ℃ | -40~+65 |
| Lagertemperatur | ℃ | -45~+85 |
| Erschütterung | Hz, g2/Hz | 20~2000,0.06 |
| Schock | g, Frau | 30,11 |
| Datenbildwiederholfrequenz | Hz | 200~2000 |
| Baud | bps | 115200~921600 |
| outputmethod | / | Sendung (Nichterfüllungs)/ausgelöst (Gewohnheit) |
| Trennebene | / | RS-422 |
| Verbindungsstück | / | J30J-15TJL |
| Formgröße | Millimeter | Φ70×32 |

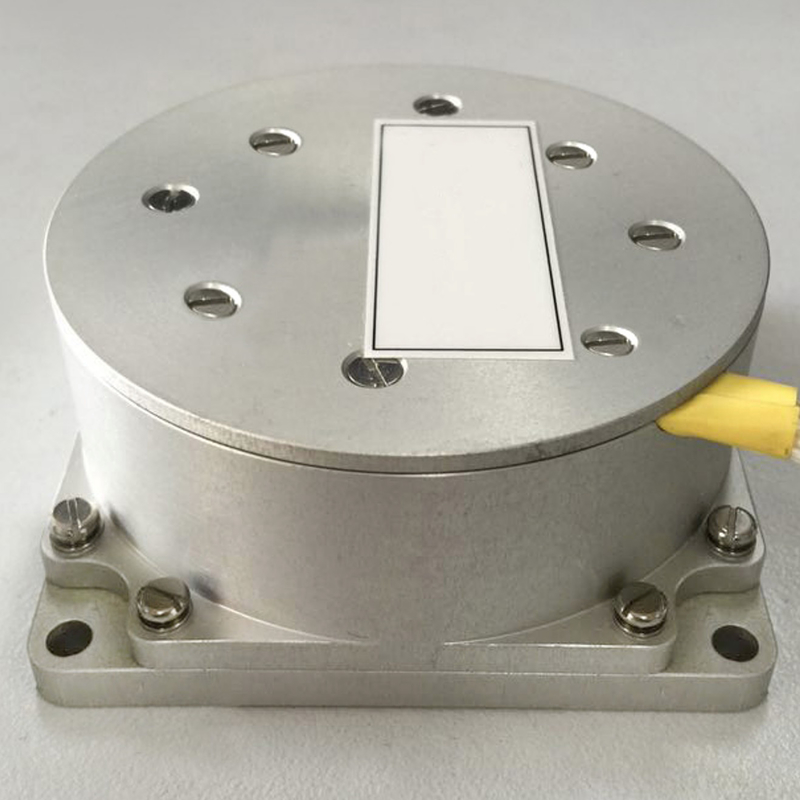

Das F70 ist der interferometric digitale geschlossene Einzelachsenfaseroptikkreiselkompaß. Es ist der perfekte Ersatz für traditionellen mechanischen Kreiselkompaß, die Aufmachung der hohen Bandbreite, kurze Aktivierungszeit, Schockwiderstand, Erschütterungswiderstand und erschwingliche Kosten. Der NEBEL F70 nehmen den eingebetteten digitalen Signalprozessor an. Der integrierte anpassungsfähige Filter verringert die schräge Irrfahrt der Stabilität und des Winkels um 50%-70%, Technologie, die nicht nur die Auswirkung der Temperatur verringert, aber auch verbessert erheblich die schräge Stabilität, die Irrfahrt des Winkels, die Normierungsfaktorlinearitäten und die Robustheit. Die außergewöhnliche schräge Stabilität, die Irrfahrt des Winkels und die Stossfestigkeit machen es ideal für verschiedene Militär- und industrielle Anwendungen. F70is ein Winkelgeschwindigkeits-Sensor integriert mit Licht, Mechanismus und eletricity. er basiert auf E-F-fect Sagnac und naher Schleifensteuertesttechnologie. er prüft, Prozesse und Feedback durch die Phasendifferenz p, die durch das zwei oppsite Getriebelicht roduced ist und verwirklicht den ganzen nahen Schleifenprozeß. das Einzelteil wird hauptsächlich durch Strahlengangeinheiten, Stromkreiseinheiten und Struktureinheit verfasst. es hat einfacheres structur e, keine beweglichen Teile, keine Verschleißteile, schnelleren Anfang, kleineres Volumen und das ligher, die mit electrom echanical Kreiselkompaß vergleicht. Es könnte in der Fluganleitung und -steuerung weitverbreitet sein und System des Behälters und des Kampffahrzeugs, das photoelektrische Spurhaltungssyste des Schiffs in Position bringen und zielen
