Trägheitsquarzschwingungssensor des beschleunigungsmessers JB2…
Trägheitsbeschleunigungsmeter der linearen Analogergebniserschütterungswandlernavigation des Ertragbeschleunigungsmessers
Anwendungen
Bohrungs-und Neigungs-Maß
Luftfahrt und Astronautik
Instrumente und Ausrüstung
Eigenschaften
Niedrige Kosten
Breiter Messbereich
Niedrige Verzögerung
Hohe Auflösung
Hohe Stabilität
Hohe Genauigkeit
Geringe Energie
Flexibler Beschleunigungsmesser des Quarzes der Reihe JB2 ist eine Hochpräzision, Militärträgheitsnavigationsgradbeschleunigungsmesserprodukt der Großstrecke (bis zu 100g) mit ausgezeichneter Langzeitstabilität, Wiederholbarkeit, Startleistung, Klimaanpassungsfähigkeit und hoher Zuverlässigkeit. Er kann für die statische Prüfung sowie dynamische Prüfung verwendet werden, und es ist auch ein Standardschwingungssensor.
Der Ausgangsstrom des Produktes hat ein lineares Verhältnis zur Kraft, oder Beschleunigung empfing, und der Benutzer kann einen passenden Repräsentativwiderstand durch Berechnung vorwählen, um Hochpräzisionsertrag zu erzielen. Ein Temperaturfühler kann entsprechend Nutzerbedarfen eingebaut sein, die verwendet werden können, um den Offsetwert und den Normierungsfaktor zu kompensieren, um den Einfluss der umgebenden Temperatur zu verringern.
Einsatzbereiche: Trägheitsmaß von Militärhochpräzisions-Trägheitsnavigationsanlagen im Aerospace, Luftfahrt, Schiffe, Waffen und andere Felder und Erschütterungsisolierungsprüfung von Feinmeßgeräten und von Ausrüstung.
Leistungsmerkmale
| Nein. | Parameter | JB2-03 |
| 1 | Strecke | ±70g |
| 2 | Schwelle | 5μg |
| 3 | Schräges K0 /K1 | Magnesium ≤±5 |
| 4 | Normierungsfaktor K1 | 0.8~1.5 mA/g |
| 5 | Zweiter Auftragsnichtlinearitätskoeffizient K2 | ≤±20μg /g2 |
| 6 | 0g 4 Stunden kurzfristige Stabilität | μg ≤20 |
| 7 | 1g 4 Stunden kurzfristige Stabilität | ≤20 PPMs |
| 8 | Schräges umfassendes Wiederholbarkeit σK0 (1σ, 1-monatig) | μg ≤30 |
| 9 | Umfassendes σK1 /K1 (1σ Wiederholbarkeit des Normierungsfaktors, 1-monatig) | ≤50 PPMs |
| 10 | Umfassende Wiederholbarkeit K2 /K1 (1σ des Nichtlinearitätskoeffizienten, 1-monatig) | ≤±30 μg /g2 |
| 11 | Schräger thermischer Koeffizient (voller Temp. Durchschnitt) | ≤±50 μg/℃ |
| 12 | Thermischer Koeffizient des Normierungsfaktors (voller Temp. Durchschnitt) | ≤±50 PPMs/℃ |
| 13 | Geräusche (Widerstand 840Ω probierend) | ≤5mv |
| 14 | Natürliche Frequenz | 400~800 Hz |
| 15 | Bandbreite | 800~2500 Hz |
| 16 | Gelegentliche Erschütterung | 6g (20-2000Hz) |
| 17 | Auswirkung | 100g, 5ms, 1/2sin |
| 18 | Arbeitstemp. | -55~+85℃ |
| 19 | Speicher Temp. | 60~+120℃ |
| 20 | Stromversorgung | ±12~±15V |
| 21 | Verbrauchen Sie gegenwärtiges | ≤±20mA |
| 22 | Thermischer Sensor | Kundengerecht |
| 23 | Größe | Ф25.4X30mm |
| 24 | Gewicht | ≤80g |

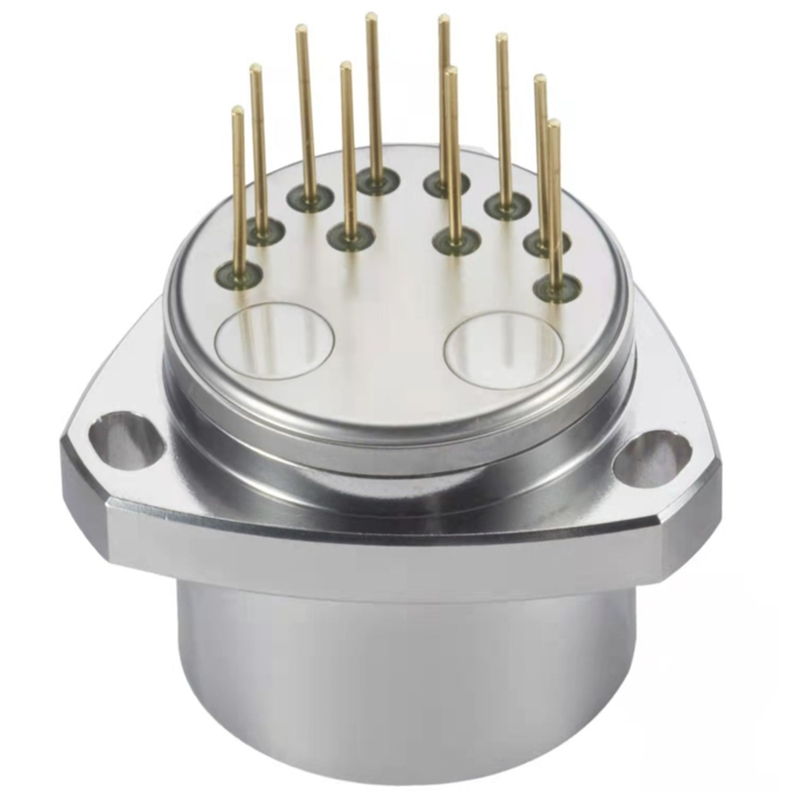

Produktshow
Maße
