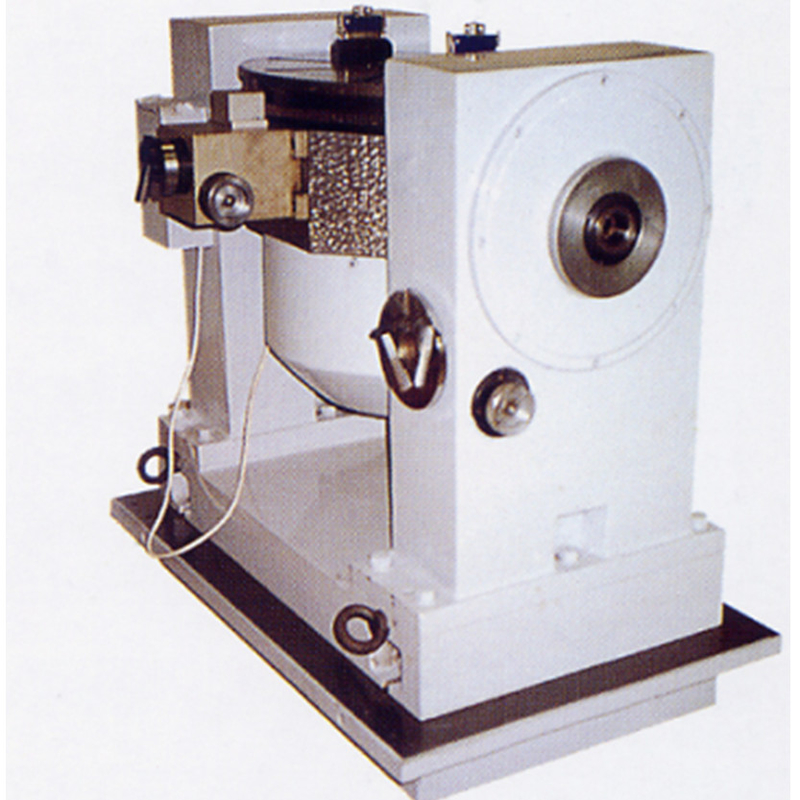

1 Ratenpositionssimulatorprüfstand-Ratensimulator des Achsenbewegungssimulators genauer
2ST-400, 2ST-460 ist Doppelachsentabellen-Facettenart das Versuchsrad, das digitale Positionsdrehscheibe fährt, wird es hauptsächlich für Arten des Tests für Inertialsystem und Gerät verwendet. Digital-Meter wird mit Digitalanzeige des Winkels und Standardserieller Schnittstelle ausgerüstet. Es besitzt Eigenschaften der hohen Genauigkeit, der breiten Anwendung, der bequemen Verwendung, der niedrigen Kosten, des etc.
| Einzelteile | 2ST-400 | 2ST-460 |
| Tragfähigkeit | 30kg | 40kg |
| Maximale Größe des geprüften Gegenstandes | Ø360 x 200mm | Ø420 x 200mm |
| Tabellenfacettendurchmesser | Ø400mm | Ø460mm |
| Tabellenfacettenflachheit | 0.01mm | |
| Tabellenfacetten-Ruckwert | 0.01mm~0.03mm | |
| Materielles Casting der Tabellenfacette | Casting | |
| wackeln Sie Fehler | ±2 ' ‚ | |
| Äxte perpendicularity | ±3 ' ‚ | |
| Drehwinkelstrecke |
Innere Schleife: ±15° Äußere Schleife: ±45° |
Ununterbrochenes unbegrenztes |
| Überschrift des Einstellbereichs | ±5 ' ‚ | |
| Arbeitsmodus | Position | Position |
| MaschinenKörpergewicht | Über 400kg | Über 600kg |
| Entwurfsgröße | Ungefähre 500 x 450 x 600mm | Ungefähre 800 x 600 x 850mm |
| Schleifringe | 50 Ringe | |
| Rechnerausgang | RS232 | RS232 |
| Maßgenauigkeit der eckigen Position (innere Schleife) | ±30 ' ‚ | ±3 ' ‚ |
| Maßgenauigkeit der eckigen Position (äußere Schleife) | ±1 ' ‚ | ±5 ' ‚ |
| Maßentschließung der eckigen Position (innere Schleife) | 10' ‚ | 0,36' ‚ |
| Maßentschließung der eckigen Position (äußere Schleife) | 30' ‚ | 0,36' ‚ |
| Repeatibility Maß der eckigen Position (innere Schleife) | ±1 ″ | |
| Repeatibility Maß der eckigen Position (äußere Schleife) |
±1.5 ″
|
