Doppelachsenratentabelle, doppelte Achsenrangliste, genaue simulierte Tabelle

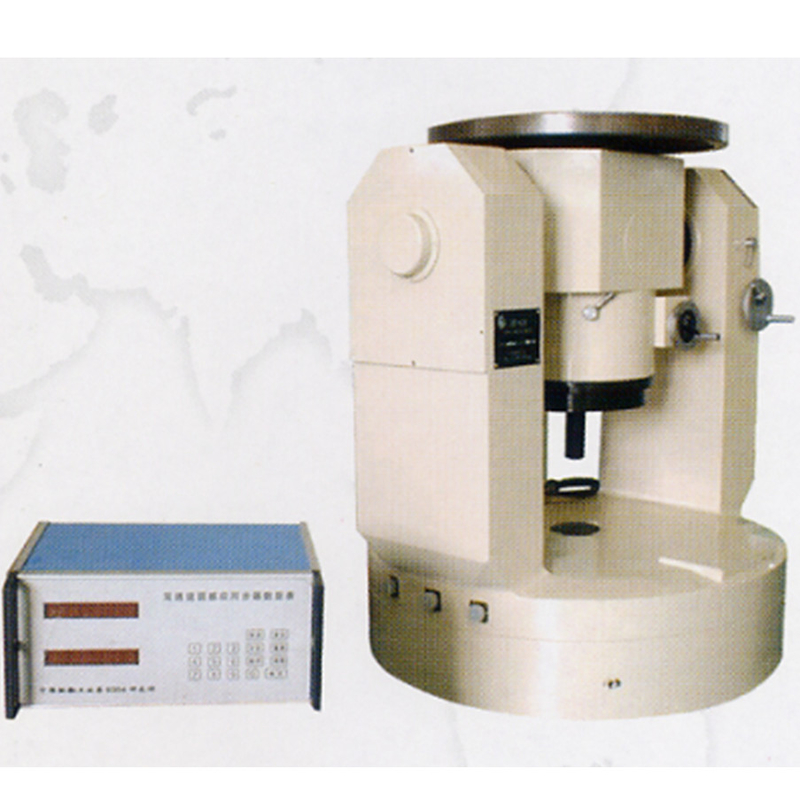

2ST-520 ist Doppelachsenfacettenart der Pilot, der die Digitalanzeige fährt, die Drehscheibe in Position bringt. Es nimmt neue mechanische Struktur an, um die Positionsmikroanpassung, es zu erleichtern ist von der hohen Genauigkeit, von der breiten Anwendung, von der bequemen Verwendung, von den niedrigen Kosten, von etc. Es ist für den Test und die Kalibrierung der Trägheitsdes navigationsanlage und Gerätes passend.
| Einzelteile | 2ST-520 | Handbetrieb der Doppelachse |
| Tragfähigkeit | 50kg | 40kg |
| Maximale Größe des geprüften Gegenstandes | Ø80 x 240mm | Ø420 x 200mm |
| Tabellenfacettendurchmesser | Ø520mm | Ø460mm |
| Tabellenfacettenflachheit | 0.01mm | 0.01mm |
| Tabellenfacetten-Ruckwert | 0.03mm | 0.03mm |
| Tabellenfacettenmaterial | 1cr18Ni9Ti | Casting |
| wackeln Sie Fehler |
Innere Schleife: ±2 ' ‚ Äußere Schleife: ±3 ' ‚ |
±2 ' ‚ |
| Äxte perpendicularity | ±3 ' ‚ | ±3 ' ‚ |
| Drehwinkelstrecke |
Innere Schleife: ununterbrochen Äußere Schleife: ±90° |
Innere Schleife: ununterbrochen Äußere Schleife: ±90° |
| Überschrift des Einstellbereichs | ±2 ' ‚ | |
| Arbeitsmodus | Position | Position |
| MaschinenKörpergewicht | Über 700kg | |
| Entwurfsgröße | Ungefähre 850 x 650 x 900mm | |
| Schleifringe | 40 Ringe | 8 Ringe x 2A |
| Rechnerausgang | RS232 | RS232 |
| Maßgenauigkeit der eckigen Position (innere Schleife) | ±4 ' ‚ | ±3 ' ‚ |
| Maßgenauigkeit der eckigen Position (äußere Schleife) | ±5 ' ‚ | ±5 ' ‚ |
| Maßentschließung der eckigen Position (innere Schleife) | 0,36' ‚ | 0,36' ‚ |
| Maßentschließung der eckigen Position (äußere Schleife) | 0,36' ‚ | 0,36' ‚ |
| Repeatibility Maß der eckigen Position (innere Schleife) | ±2 ″ | |
| Repeatibility Maß der eckigen Position (äußere Schleife) | ±3 ″ |
