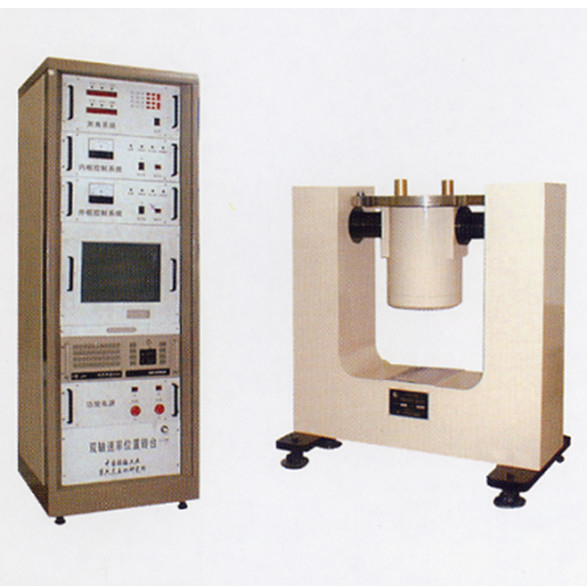

Doppelachsenrate, die Drehscheibentest für Trägheitselemente und Teile in Position bringt
Ist die Doppelrate der achse 2ST-550T, die Drehscheibe in Position bringt, Doppelachsentabellen-Facettenart mechanisches WellenTestgerät, könnte sie alle Arten 2D Trägheitselemente und Teile kalibrieren und prüfen. Computer könnte steuern, Daten, Prozess, Anzeige, Steuerung des Druckes zu erfassen… und Test werden verwirklicht.
Allgemeine Eigenschaften
| Tragfähigkeit | 25kg |
| Tabellenfacettendurchmesser | Ø550mm |
| Drehgenauigkeit | ±3 ' ‚ |
| wackeln Sie Fehler |
Hauptachse: ununterbrochen Neigungsachse: ±150° |
| Äxte perpendicularity | 3' ‚ |
| Arbeitsmodus | Automatisch |
| Computerschnittstelle | RS232/RS422 |
Leistungsindex
| Maßgenauigkeit der eckigen Position | ±3 ' ‚ |
| Maßentschließung der eckigen Position | 0,36' ‚ |
| Regelgenauigkeit der eckigen Position | 2' ‚ |
| Steuerentschließung | 0.0001° |
| Ratenstrecke | ±0.001°/s~±200°/s |
| Ratengenauigkeit und -glattheit | 1x10-4 (Abstand 360°) |
| Ratenentschließung | 0.0001°/s |
| Maximale Doppelachsenverknüpfungsrate | 60°/s |
| Einflussfrequenz (Doppelachse) | 5Hz (Last 5kg) |
| Einflussumfang (Doppelachse) | 0.5° |
| Verzerrung | 3% |
