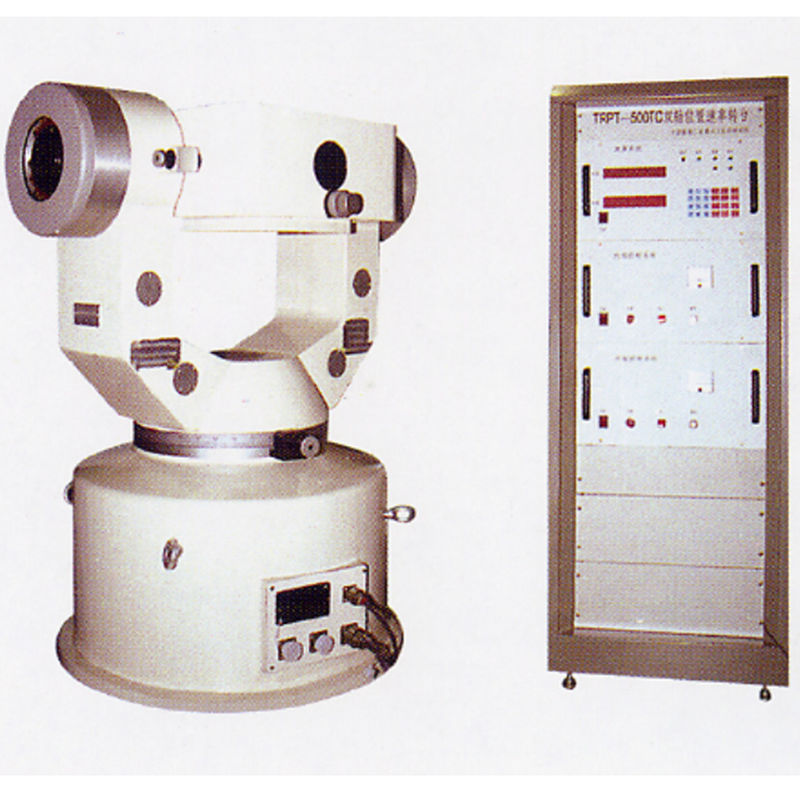

Doppelachsenrate, die Drehscheibeninertialsystem-Testtabelle in Position bringt
Die Drehscheibe wird zum Leistungsnachweis, zur Kalibrierung und zur Lieferungsannahme von Trägheitsnavigationsanlageprodukten, einschließlich Positionskalibrierung, Ratenkalibrierung, Ausrichtung und Navigationstest benutzt. Sie erfüllt die Bedingungen der Trägheitsnavigationsanlageparameterkalibrierung und -tests. Sie hat über-klassige Schutz- und Gefahrenbremsungsfunktion.
Allgemeine Eigenschaften
| Tragfähigkeit | 30kg |
| Magnetisches Durchsickern der Tabellenfacette | 0.2mT |
| Elektrische archivierte Intensität der Tabellenfacette | <5mv> |
| wackeln Sie Fehler | ±3 ' ‚ |
| Äxte perpendicularity | ≤±2 ' ‚ |
| Drehwinkelstrecke | ununterbrochen |
| Achsenschnitt | <0> |
| Achse perpendicularity | ±10 ' ‚ |
| Schleifringe | 50 Ringe |
| Computerschnittstelle | RS232 |
| MTBF | >2000h |
Leistungsindex
| Verschlusssatzgenauigkeit | ±5 ' ‚ |
| Maßentschließung der eckigen Position | ±1 ' ‚ |
| Maßwiederholbarkeit der eckigen Position | ±5 ' ‚ |
| Regelgenauigkeit der eckigen Position | ±5 ' ‚ |
| Ratenstrecke | 0.001°/s~500°/s |
| Ratengenauigkeit und -glattheit |
5 x 10-5 (Abstand 360°) 1 x 10-3 (Abstand 10°) 1 x 10-2 (Abstand 1°) |
| Winkelgeschwindigkeitsentschließung | 200°/s2 |
| Einflussumfang | ±0.0001°/s |
| Maximale Winkelbeschleunigung | 100°/s2 |
