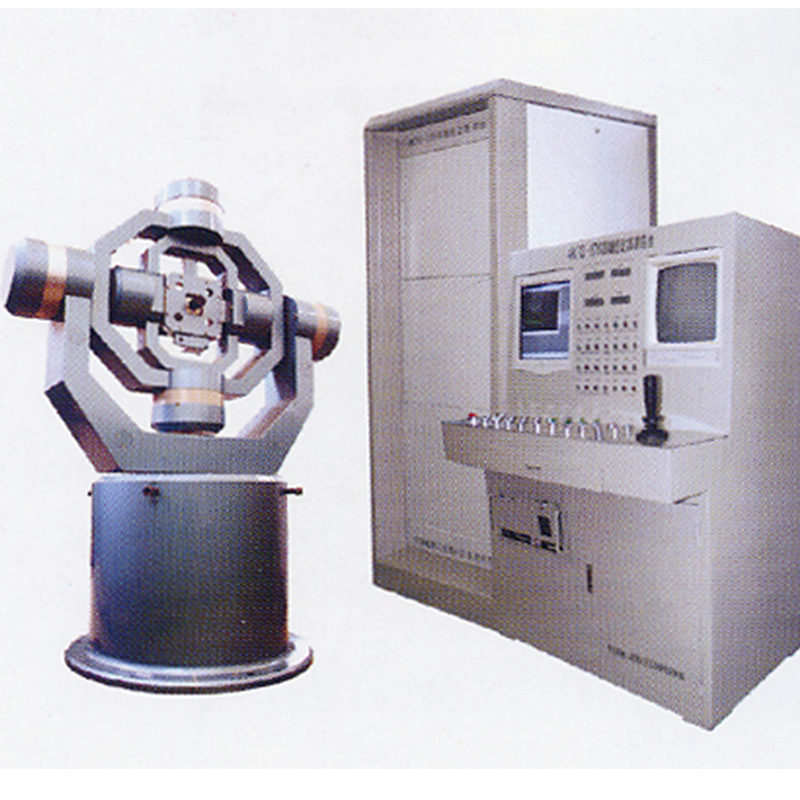

Bewegungssimulator-Trägheitsprüfstand der hohen Präzision der drehscheibe mit vier Achsen Servo
Servodrehscheibe mit vier Achsen
Hauptfunktionen:
1, Arbeitsmodus: Position, Servo, spürend auf
2, Kontrollfunktion: Servosteuerungssystem konnte die Stabilität der Drehscheibe automatisch verwirklichen und Spurhaltungsfunktion.
3, mehrfache Steuerweisen: PC-Steuerung (Fernbedienung); Schaltschranksteuerung.
4, Kommunikationsfunktion: durch Standardschnittstelle könnte sie die Kommunikation und den Datenaustausch zwischen oberem Computer und Schaltschrank verwirklichen und Drehscheibensteuer- und Arbeitsstatusmonitor.
5, Anzeigenfunktion: zeigen Sie die eckige Position von vier shafting in der Realzeit auf Schaltschrank an.
6, selbst-ermitteln Funktion: automatische Ausfluginspektion des Arbeitsleistungs- und Statussignals der veränderbaren Einheit oder des Moduls, umfassen hauptsächlich Sekundärenergiequelle, Verfolgerposition, Servomotorstrom, Gyroskopstatus und so weiter.
|
Einzelteil Parameter Parameter |
Sachwortverzeichnis | ||
| Überschrift | Neigung | ||
| Winkelgeschwindigkeit (°/s) | Grundrahmen | 50 | 50 |
| Lastsrahmen | 40 | 40 | |
| Winkelbeschleunigung (°/s2) | Grundrahmen | 50 | 50 |
| Lastsrahmen | 40 | 40 | |
| Positionierung Genauigkeit (°) | Grundrahmen | 0,05 | 0,05 |
| Lastsrahmen | 0,04 | 0,04 | |
| Drehwinkelstrecke (°) | Grundrahmen | 0~360 | -20~+70 |
| Lastsrahmen | ±70 | -20~+70 | |
| Last | 3kg | ||
| Bearbeitungszeit | 0.03s | ||
| Maximal übertreiben Sie | 15% | ||
| Oszillationszeiten | <1> | ||
| Stabile Isolierungsgenauigkeit | <0> | ||
