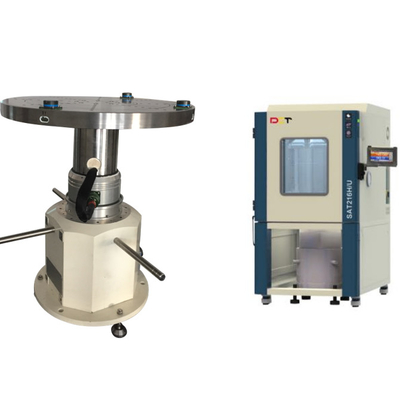

3" Achsen-Drehscheibe der Rotations-Genauigkeits-1 mit Temperatur-Kammer

1 Achsen Drehscheibe mit Temperaturkammer mit Drehgenauigkeit 3'

Haupttechnische Indikatoren

1. Tischboden der mechanischen Tischkarosserie

1 Material für die Tischplatte: Edelstahl

2 Höchstgewicht der Tischplatte: 30 kg

3 Tischgröße: Φ 320 mm

4 Fläche des Tisches: 0,02 mm

5 Abfluss der Endfläche des Tisches: 0,05 mm

6 Montage-Schraubloch auf dem Tisch: 25 mm (Radialform, 5 Löcher × 8 gleichmäßig verteilte Linien)

7Leckage des magnetischen Flusses: weniger als 1 mT

2. Drehgenauigkeit der Welle: ± 3 ′′

3. Winkelbereich: 0,0000 ° ~ ± 359,9999 °

4.Winkelgenauigkeit: ± 3 ′′

5Die Winkelauflösung beträgt 0,0001 °.

6. Winkelgeschwindigkeitsbereich 0,001 °/s ~ 1000 °/s

7. Winkelgeschwindigkeitsgenauigkeit und Geschwindigkeitsstabilität

1 ω < 1 °/s 5 × 10^-3(1 ° Durchschnitt)

2 1 °/s < ω < 10 °/s 5 × 10^{- 4}(10 ° im Durchschnitt)

3 10 °/s < ω 5 × 10^{- 5}(360 ° im Durchschnitt)

8.Winkelbeschleunigungsbereich: 1 °/s²~ 100 °/s²(Anfängliche Standardeinstellung: 10 °/s)

9Maximale Winkelbeschleunigung 300 °/s²

10Schwingbereich: 0 ° ~ ± 45 °

11. Schwingzyklus: 2S ~ 20s

12Bandbreite des Steuerungssystems: 10 Hz (-3 dB)

13. Zuverlässigkeit

1 Dauer der kontinuierlichen Arbeit: 48 Stunden

2 Durchschnittliche Zeit zwischen Ausfällen 2000 h

14Der Schleppring umfasst 30 Schleifen, darunter 2A/20 Schleifen (geschützte Draht mit verdrehtem Paar) und 3A/10 Schleifen (ungeschützte Draht).

15. Temperaturregelkastensystem (optional)

1 Die Größe der Arbeitshöhle darf nicht kleiner als W500mm × H500mm × D500mm sein.

2 Temperaturregelungsbereich: -45 °C ~ 85 °C

3 Genauigkeit der Temperaturregelung: ± 1 °C

4 Heiz- und Kühlgeschwindigkeit: ± 2 °C/min (Durchschnitt für den gesamten Prozess)

16. Der Drehtischcomputer hat die Fähigkeit, die Daten über den Betrieb des Drehtisches, wie Zeit, Drehtischposition und Winkelgeschwindigkeit, zu speichern,und die Fähigkeit hat, Daten in Echtzeit über den seriellen Port auszugeben. Die Ausgangsfrequenz beträgt ≥ 5 Hz. Die Funktionsweise des Plattenspielers und die Temperatur können über einen externen Computer (durch einen seriellen Anschluss) gesteuert werden.Das hintere Panel der elektrischen Steuerungsanlage ist mit einer serienmäßigen RS232-Schnittstelle ausgestattet.

Ein-Achsen-Mehrfunktionsdrehtable wird für verschiedene Positions-, Geschwindigkeits- und Schwingungsprüfungen sowie für die Erfassung des Geschwindigkeitsgyroskops und seiner Trägheitsmessvorrichtung verwendet.Die Drehscheibe kann auch für die Leistungsprüfung von Trägheitsnavigationsgeräten und Trägheitsnavigationssystemen unter hohen und niedrigen Temperaturbedingungen nach der Temperaturregelbox verwendet werden, Temperaturregelung und Hilfswelle erworben werden.

Die Hauptfunktionen sind folgende:

1. Funktionen zur Positionssteuerung, Geschwindigkeitssteuerung und Schwungsteuerung;
2. Es verfügt über die Funktionen der automatischen Computer-Zustandskontrolle, Datenerfassung, -verarbeitung und -anzeige.

3, mit Geschwindigkeitsbegrenzung und Geschwindigkeitsschutzfunktionen;

4Die vollständige Temperaturprüfung kann durchgeführt werden, nachdem die Temperaturregelbox, das Temperaturregelsystem und die Hilfswelle ausgestattet sind.
