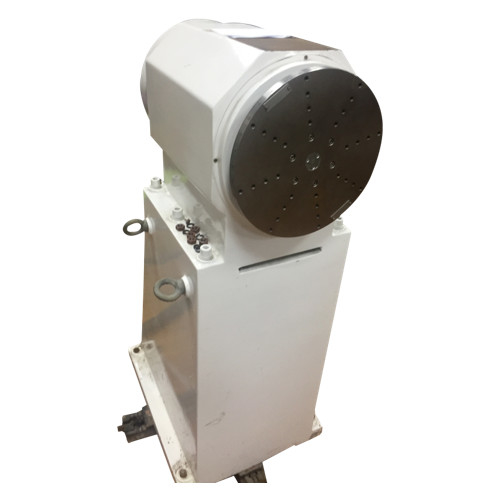

Trägheitsnavigations-Test-einzelne Achsen-Drehscheibe 10kg mit thermischer Kammer

automatischer INS simulieren und prüfen Drehscheibe, Trägheitsnavigationsprüfstand mit thermischer Kammer

Technische hauptsächlichindikatoren

1. Tischplatte des mechanischen Tabellenkörpers

①Tischplattematerial: Edelstahl

②Höchstlastgewicht Tischplatte: 30 Kilogramm

③Tabellengröße: Φ 320mm

④Flachheit der Tabelle: 0,02 Millimeter

⑤Durchbruch der Tabellenstirnfläche: 0.05mm

⑥Befestigungsschraubenloch auf dem Tisch: 25 Millimeter (Radialform, 5 Löcher × 8 Linien gleichmäßig verteilt)

⑦Durchsickern des magnetischen Flusses: kleiner als 1mT

2. Rotationsgenauigkeit von Shafting: ± 3 ″

3. Strecke der eckigen Position: 0,0000 ° | ± 359,9999 °

4. Genauigkeit der eckigen Position: ± 3 ″

5. Eckige Entschließung 0,0001 °

6. Winkelgeschwindigkeitsstrecke 0,001 °/s | 1000 °/s

7. Winkelgeschwindigkeitsgenauigkeit und Ratenstabilität

①ω < 1="">-3 (1 ° Durchschnitt)

②1 °/s <>-4 (10 ° Durchschnitt)

③10 °/s <>-5 (360 ° Durchschnitt)

8. Winkelbeschleunigungsstrecke: 1 °/s2~ 100 °/s2 (Anfangsnichterfüllung: 10 °/s)

9. Maximale Winkelbeschleunigung 300 °/s2

10. Schwingenstrecke: 0 ° | ± 45 °

11. Schwingenzyklus: 2S | 20s

12. Bandbreite des Kontrollsystems: 10Hz (- 3dB)

13. Zuverlässigkeit

①Ununterbrochene Arbeitszeit: 48h

②Die mittlere Zeit zwischen Ausfällen 2000h

14. Der Schleifring nimmt 30 Schleifen, einschließlich Schleifen 2A/20 (twisted pair abgeschirmter Draht) an und 3A/10 schlingt sich (unshielded Draht).

15. Temperaturüberwachungskastensystem (optional)

①Größe des Arbeitshohlraumes ist nicht weniger als W500mm-× H500mm × D500mm

②Temperaturüberwachungsstrecke: -45 ℃ | ℃ 85

③Temperaturüberwachungsgenauigkeit: ± 1 ℃

④Heizung und abkühlende Rate: ± 2 ℃/min (Durchschnitt im ganzen Prozess)

16. Der Drehscheibencomputer hat die Fähigkeit, die Daten zu speichern, die auf der Operation der Drehscheibe, wie Zeit, Drehscheibenposition und Winkelgeschwindigkeit dazugehörig sind und hat die Fähigkeit zu den Ausgabedaten in der Realzeit durch die serielle Schnittstelle. Die Ausgangsfrequenz ist ≥ 5Hz. Fähig zur Kontrolle der Operation der Drehscheibe und der Temperatur durch einen externen Computer (durch eine serielle Schnittstelle). Übertragungsprotokoll: RS232 9.6Kbs. Die Rückseite des Schaltschranks wird mit einer Standard-seriellen Schnittstelle RS232 versehen.
