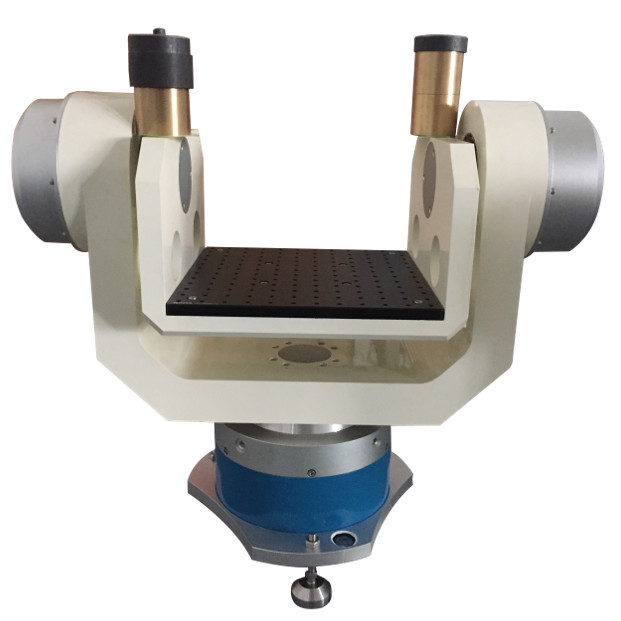

Navigations-Sensor-Drehscheibe verdoppeln Achse 2 ″ Rotations-Genauigkeit

Zweiachsige Drehzahlposition Drehteller Bewegungssimulator Navigationssensor Prüfbank

I. Hauptanwendungen und Funktionen

Die Drehscheibe besteht hauptsächlich aus einer Drehscheibe und einem Drehscheibe-Steuerungssystem, hat eine T-förmige Tischstruktur,und wird zur Prüfung der Leistung von Trägheitsnavigationsgeräten und Trägheitsnavigationssystemen unter Geschwindigkeitsbedingungen verwendet, Position und ähnliches.

Hauptfunktionen:

• Funktionen zur Positionssteuerung, Geschwindigkeitssteuerung und Schwungsteuerung;
• Es verfügt über die Funktionen der automatischen Computer-Zustandskontrolle, Datenerfassung, -verarbeitung und -anzeige.
• Es kann für den lokalen Betrieb und die Fernbedienung des oberen Computers verwendet werden.mit einer Breite von mehr als 10 mm,Die Kommunikationsfrequenz der seriellen Kommunikationsdaten beträgt mindestens 50 Hz,und die der parallelen Kommunikationsdaten mindestens 1 KHZ beträgt.

(5) Die obere Computersteuerungssoftware kann normal auf der WIN98, WINXP oder WIN2000-Plattform ausgeführt werden.

II. Haupttechnische Indikatoren

1. Tischboden der mechanischen Tischkarosserie

1 Material für die Tischplatte: Edelstahl

2 Tischgröße und Höchstlast: φ450 mm/40 kg; φ320 mm/20 kg

3 Fläche des Tisches: 0,02 mm

4 Abfluss der Endfläche des Tisches: 0,02 mm

5 Schraubenlöcher für die Montage auf dem Tisch: 25 mm (radial, 5 Löcher × 8 gleichmäßig verteilte Linien)

2Spindel

(1) Status der Position

Winkelbereich: kontinuierlich und unendlich;

Drehgenauigkeit: ± 2 ′′;

Auflösung der Winkelpositionsmessung: 0,36 ′′

Positionsgenauigkeit der Winkelposition: ± 3 ′′;

Wiederholbarkeit der Winkelposition: ± 2 ′′;

(2) Zinsstatus

Schaltbereich: ± 0,001 °/s ~ ± 1000 °/s;

Auflösungsrate: 0,001 °/s

Geschwindigkeitsgenauigkeit und Stabilität: ω < 1 °/s, 3 × 10^-3(1 ° Durchschnitt);

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(10 ° im Durchschnitt);

10 °/s ≤ ω, 3 × 10^{- 5}(360 ° im Durchschnitt);

(3) Schaukelzustand

Schwungbereich: 0 ° ~ ± 45 °,

Schwingfrequenz: 0,02 Hz bis 10 Hz

Höchstwinkelbeschleunigung: 300 °/s²

3Schrägstrich

(1) Status der Position

Drehbereich: kontinuierlich und unendlich;

Drehgenauigkeit: ± 2 ′′;

Positionsauflösung: 0,36 ′′

Positionsgenauigkeit der Winkelposition: ± 3 ′′;

Wiederholbarkeit der Winkelposition: ± 2 ′′;

(2) Zinsstatus

Schaltbereich: ± 0,001 °/s ~ ± 1000 °/s;

Auflösungsrate: 0,001 °/s

Geschwindigkeitsgenauigkeit und Stabilität: ω < 1 °/s, 3 × 10^-3(1 ° Durchschnitt);

1 °/s ≤ ω < 10 °/s, 3 × 10^{- 4}(10 ° im Durchschnitt);

10 °/s ≤ ω, 3 × 10^{- 5}(360 ° im Durchschnitt);

(3) Schaukelzustand

Schwingbereich: 0 ° ~ ± 30 °, Schwingfrequenz: 0,02 Hz ~ 5 Hz

Höchstwinkelbeschleunigung: 300 °/s²

4. Vertikalität der Achse Hauptwelle-Wellenhöhe: ± 3 ′′;

5Schnittstelle der Achse von Hauptwelle und Schrägwelle: φ 0,5 mm innerhalb der kleinen Kugel

6. Höchstgeschwindigkeit der Doppelwellenverbindung: 60 °/s;

7. Senkrechtigkeit zwischen der reflektierenden Oberfläche des rechteckigen Prismas und der Achse der Schwungrichtung ± 3 ′′

8. Der Rutschring verwendet 40 Schleife (Benutzerring); : 2A/20-Ringe (gewickeltes Paar abgeschirmter Draht); 3A/20-Ringe (unabgeschirmter Draht).

9- Veränderungswert des statischen Kontaktwiderstands des Rutschrings ≤ 0,005Ω

Dynamische Leistung ≤ 0,01Ω

10. Zuverlässigkeit

1 Die Dauer der ununterbrochenen Arbeit beträgt 24 Stunden.

2 Durchschnittliche Zeit zwischen Ausfällen 2000 h

3 Der Plattenspieler weist eine gute elektromagnetische Kompatibilität auf und erfüllt die einschlägigen Anforderungen von GJB 151 und 152.

4 Das Drehscheibe verfügt über eine Geschwindigkeitsüberschreitung, eine Überlastung, einen Überstromschutz, einen Fehlbetriebsschutz und eine Notschutzfunktion.Bei einem abnormalen Stromausfall des Drehschreibtisch-Steuerungskabinetts oder des Steuerrechners, kann der Drehplattenkörper ohne starkes Zittern in der aktuellen Position anhalten.

5 Die wichtigsten Bauteile müssen industrieller oder militärischer Qualität sein, die allgemeinen Bauteile müssen kommerzieller Qualität sein,und die wichtigen Komponenten werden einem Alterungsscreening bei hohen und niedrigen Temperaturen unterzogen.

III. Anforderungen an die Umgebung

1. Stromversorgung: 220V ± 10% 50Hz 20 A

2. Umgebungstemperatur 20 °C ± 5 °C

3. Luftfeuchtigkeit ≤ 80% RH

4. Gemeinsame Schwingungsabgase in der Fundamentumgebung
