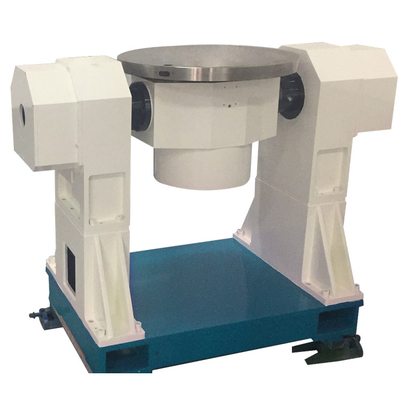

Prüfung und Kalibrierung eines Drehtabels mit zwei Achsen für Trägheitsvorrichtungen und Sensoren
I. Hauptanwendungen und Funktionen
Der Drehtisch ist eine von unserer Firma hergestellte Tabelle-Typ-Struktur-Test-Ausrüstung, die für die Detektion und Prüfung der Trägheitsmessungseinheit verwendet werden kann,und kann auch zur Kalibrierung und Messung des zweidimensionalen Drehwinkels anderer Instrumente verwendet werden.
Die Hauptfunktionen sind:
1. genauer Drehwinkel des Innenrings und des Außenrings und Anzeigwinkel;
2. Funktion der horizontalen Einstellung;
3. Ausrichtung und Zielen auf die Anlageposition;
4. Der Waagering auf dem mechanischen Tischkörper realisiert die vorläufige Winkelanzeige;
5Die mechanische Tischkarosserie verwendet das Handrad und den Griff, um die manuelle Indexierung zu realisieren.
6. Die innere und die äußere Ringwelle haben eine mechanische Sperrfunktion;
7. Digitale Anzeige elektrische Box hat RS232 Schnittstelle.
II. Haupttechnische Indikatoren
1Gesamtgröße: Tischkörper 900 mm (750 mm (900 mm).
Gesamtgewicht: etwa 650 kg.
3. Tischboden der mechanischen Tischkarosserie
(1) Material für die Tischplatte: HT250
(2) Tischgröße (anpassbar): (450 mm/ (320 mm.
(3) Fläche des Tisches: 0,02 mm.
(4) Abfluss der Tischfläche: 0,03 mm.
(5) Anlageform der Tischbelastung: gleichmäßige Verteilung der "M"-förmigen, T-förmigen Rillen.
(6) Tragfähigkeit: Das Lastgewicht darf nicht kleiner als 50 kg sein; die Lasthöhe darf nicht größer als 200 mm sein.
4. Innenringschacht
(1) Winkelbereich: kontinuierlich und unendlich
(2) Neigungsspielfehler: ± 1,5 (
(3) Genauigkeit der Winkelposition: ± 3 (
(4) Auflösung des Bildschirms: 0,36 (
(5) Wiederholbarkeit der Winkelposition: 2 (
(6) Anzeige: 0 ~ 359.9999 °
5. Außenringschacht
(1) Winkelbereich; (90
(2) Neigungsspielfehler: ± 2 (
(3) Genauigkeit der Winkelposition: ± 5 (
(4) Auflösung des Bildschirms: 0,36 (
(5) Wiederholbarkeit der Winkelposition: 2 (
(6) Anzeigemodus: 0-359,9999 °;
6- Fehler der Senkung der beiden Achsen: ± 5 (
7Horizontales Einstellbereich: (2
8Horizontale Einstellgenauigkeit: 3
III. Verwendungsbedingungen
Umgebungstemperatur: 20 °C (5 °C)
2Relative Luftfeuchtigkeit 80% RH.
3Der Plattenspieler wird auf die Schwingungsabgase gelegt.
4Der Luftstrom im Drehtabellenlabor ist stabil, ohne elektromagnetische Störungen, und es gibt keine heftigen Vibrationen und Auswirkungen.
5- Isolierwiderstand: Der Isolierwiderstand zwischen isolierten Punkten und zwischen isolierten Punkten und der Hülle darf nicht kleiner als 20 M sein.
