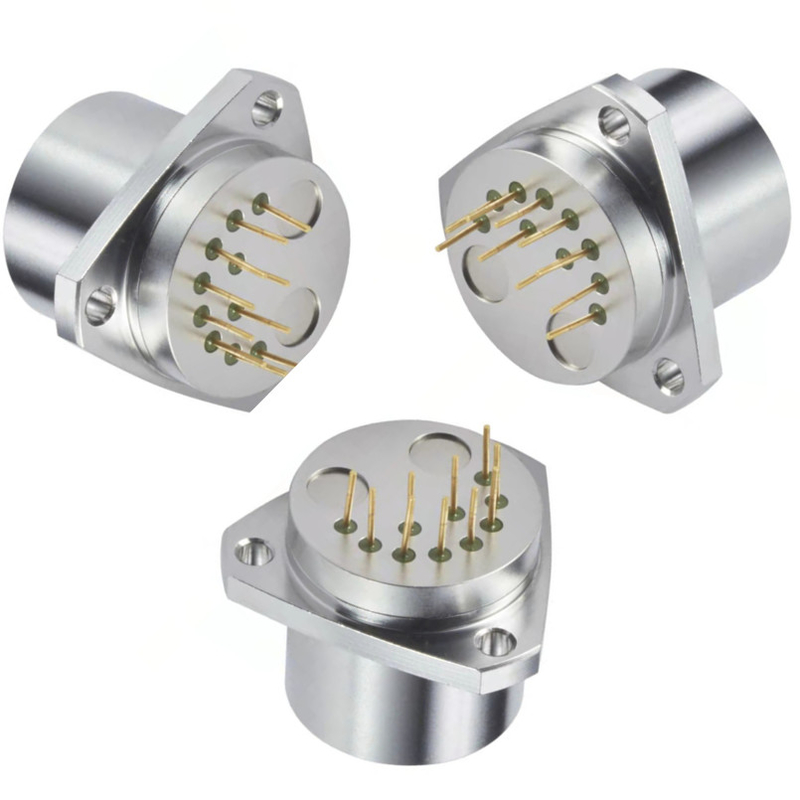

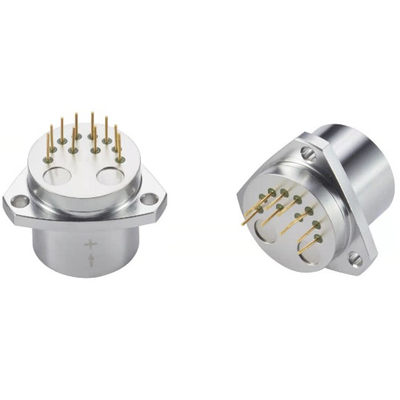

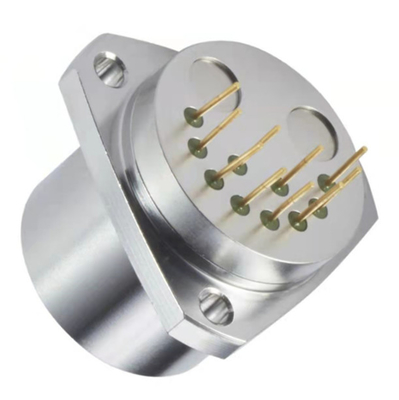

Einzigartiger flexibler Quarz-Beschleunigungsmesser des oberen Bereichs 70g mit Temperaturfühler

Einzigartiger flexibler Quarz-Beschleunigungsmesser des oberen Bereichs 70g mit Temperaturfühler

Markenbezeichnung:	Firepower
Modellnummer:	JB2-02
MOQ:	1
Preis:	600~1190
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Bereich:

±70g

Auflösung:

5 μg

Schräges k0/k1:

≤(±1 mg)

Normierungsfaktor Kiloliter:

0.8~1.5 mA/g

Schräger Antrieb Sigma k0 (1σ, ein Monat):

≤ 20 μg

Leistung:

±12~±15V

Verpackung Informationen:

Schwamm/Kasten

Versorgungsmaterial-Fähigkeit:

500/month

Hervorheben:

Beschleunigungsmesser des Quarz-70g

Quarz-Beschleunigungsmesser mit Temperaturfühler

Quarz-Biegungs-Beschleunigungsmesser des oberen Bereichs

Produktbeschreibung

Einzigartiges flexibles Quarzbeschleuniger mit Temperatursensor

Schlüsselmerkmale

Eigenschaft	Wert
Reichweite	± 70 g
Entschließung	5 μg
Ausfallklasse k0/k1	≤ ± 1 mg
Skalierungsfaktor kl	00,8 bis 1,5 mA/g
Beurteilungsfehler Sigma k0 (1σ, ein Monat)	≤ 20 μg
Macht	± 12 ~ ± 15 V

Produktübersicht

Die JB2-Familie verwendet einzigartige Quarz-Flexibilitätssensoren für die Messung der Beschleunigung in der Luft- und Raumfahrt.Als der vorherrschende Sensor in Chinas kommerziellen und militärischen Flugzeugen Strap-down Trägheitsnavigationssysteme, bietet eine außergewöhnliche Langzeitwiederholbarkeit und Zuverlässigkeit.

Mit einem patentierten Q-flex®-Quarz-Flexur-Seismiksystem mit amorpher Quarz-Massestruktur bietet der JB2 eine ausgezeichnete Verzerrung, Skalierungsfaktor und Achsausrichtung Wiederholbarkeit.Die integrierte Elektronik erzeugt einen beschleunigungsproportionalen Ausgangsstrom für statische und dynamische Messungen, umwandelbar in Spannung über vom Kunden gelieferte Lastwiderstände.

Der optionale interne Temperatursensor ermöglicht durch Temperaturkompensationsalgorithmen für Verzerrung, Skalierungsfaktor und Achsenfehlstellung dramatische Leistungsverbesserungen.

Wesentliche Merkmale

Ausgezeichnete Wiederholbarkeitsleistung beim Einschalten
Umweltschonendes Design
Analog-Ausgangssignal
Feldverstellbarer Bereich
Optionale Innentemperatursensoren zur Wärmekompensation
Höherer Messbereich (70 g)

Leistungsmerkmale

- Nein. Ich weiß nicht.	Parameter	JB2-01	JB2-02
1	Messbereich	± 70 g	± 70 g
2	Schwellenwert	5 μg	5 μg
3	Abweichungswert k0/k1	≤ ± 3 mg	≤ ± 5 mg
4	Skalierungsfaktor k1	1.3±0,2 mA/g	1.3±0,2 mA/g
5	Nichtlinearer Koeffizient K2 zweiter Ordnung	≤ ± 20 μg/g2	≤ ± 30 μg/g2
6	0g 4 h kurzfristige Stabilität	≤ 10 μg	≤ 20 μg
7	1g 4 h kurzfristige Stabilität	≤ 10 ppm	≤ 20 ppm
8	Abweichungswert Gesamtwiederholbarkeit σk0 (1σ,1 Monat)	≤ 10 μg	≤ 30 μg
9	Skalierungsfaktor umfassende Wiederholbarkeit σk1/k1 (1σ,1 Monat)	≤ 15 ppm	≤ 30 ppm
10	Nichtlineare Komplettwiederholbarkeitskoeffizient σk2/k1 (1σ,1 Monat)	≤ ± 10 μg/g2	≤ ± 20 μg/g2
11	Temperaturkoeffizient für Abweichungswerte	≤ ± 20 μg/°C	≤ ± 30 μg/°C
12	Temperaturkoeffizient des Skalenfaktors	≤ ± 20 ppm/°C	≤ ± 30 ppm/°C
13	Geräusche (Nachprobenwiderstand 840Ω)	≤ 5mv	≤ 8,4 mv
14	Natürliche Häufigkeit	400 bis 800 Hz	400 bis 800 Hz
15	Bandbreite	800 bis 2500 Hz	800 bis 2500 Hz
16	Vibrationen	5g ((20-2000Hz)	5g ((20-2000Hz)
17	Schock	100 g, 5 ms, 1/2 sin	100 g, 5 ms, 1/2 sin
18	Betriebstemperaturbereich	-40-+85°C	-40-+85°C
19	Speichertemperaturbereich	-60-+120°C	-60-+120°C
20	Macht	± 12 ~ ± 15 V	± 12 ~ ± 15 V
21	Laufender Verbrauch	≤ ± 20mA	≤ ± 20mA
22	Temperatursensor	Ja und Nein zweierlei	Ja und Nein zweierlei
23	Größe	F25.4x30 mm	F25.4x30 mm
24	Gewicht	≤ 80 g	≤ 80 g

Typische Anwendungen

Bohrungen und Neigungsmessungen
Luft- und Raumfahrt
Instrumente und Ausrüstung

Details zur Konfiguration

Hinweis: Der Temperatursensor ist AD590. Punkt 10 ist der Hochleistungsanschluss, während Punkt 9 der Niedrigleistungsanschluss ist.Punkte 9 und Power Ground verwenden einen Platinwiderstand mit einem Wert von 1K und einem Wärmefaktor von weniger als 5 ppm.

Herunterladen von Konfigurationszeichnungen und Schnittstellenspezifikationen
