Hochleistungs-Vibrationssensor für die Öl- und Gasindustrie
Produkteinführung

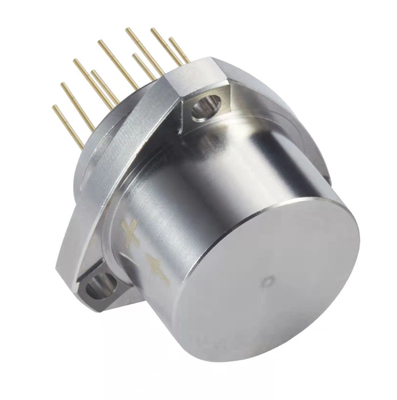

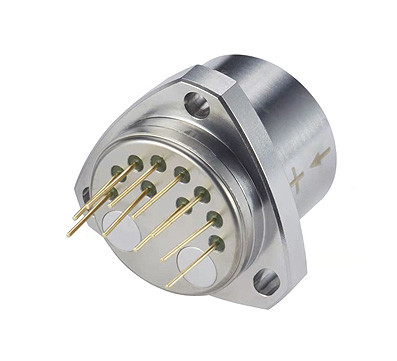

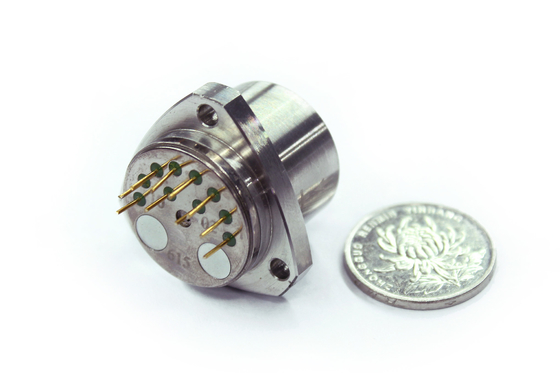

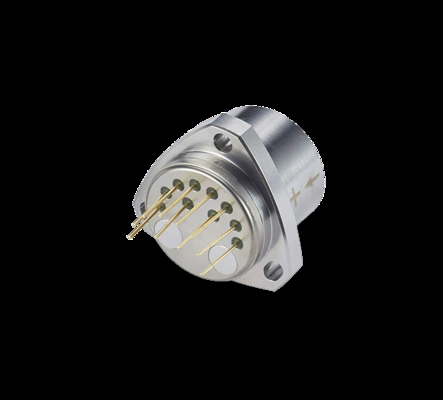

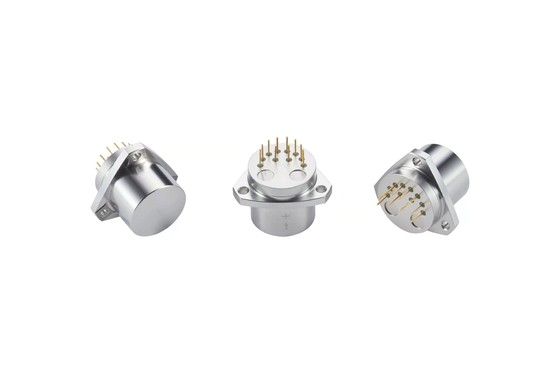

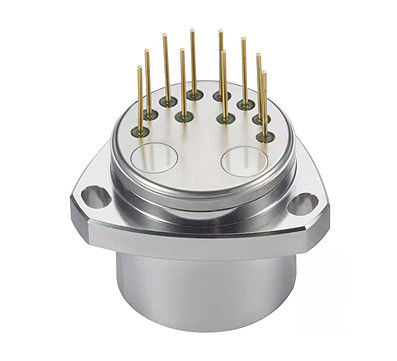

Der Quarz-Flexibilitätsbeschleuniger der AV1-Serie ist ein hochgenaues Beschleuniger mit ausgezeichneter Langzeitstabilität, Wiederholbarkeit, Startleistung,Umweltanpassungsfähigkeit und Zuverlässigkeit, was es zu einem kostengünstigen Quarz-Flexibilitäts-Accelerometer macht.
Der Ausgangsstrom des Beschleunigungsmessers und die empfangene Kraft sind linear ausgerichtet, und der Benutzer kann den geeigneten Probenahmwiderstand auswählen, um die höchste Genauigkeit zu erreichen.Der Tempe-Sensor ist eingebaut, und der Ausgangsstrom ändert sich linear mit der Temperatur. Der Benutzer kompensiert den Abweichungswert und den Skalafaktor, um den Temperatureffekt zu reduzieren (optional).Das Produkt kann sowohl für statische als auch für dynamische Prüfungen verwendet werden und ist ein Standardvibrationssensor.
Leistungsmerkmale
| - Nein. Ich weiß nicht. | Parameter | Die Ausgabe ist ab 1. Januar 2010 erhältlich. |
| 1 | Messbereich | ± 50 g |
| 2 | Schwellenwert | 5 μg |
| 3 | Abweichungswert k0/k1 | ≤ ± 3 mg |
| 4 | Skalierungsfaktor k1 | 1.3±0,2 mA/g |
| 5 | Nichtlinearer Koeffizient K2 zweiter Ordnung | ≤ ± 20 μg/g2 |
| 6 | 0g 4 h kurzfristige Stabilität | ≤ 10 μg |
| 7 | 1g 4 h kurzfristige Stabilität | ≤ 10 ppm |
| 8 | Abweichungswert Gesamtwiederholbarkeit σk0 (1σ,1 Monat) | ≤ 10 μg |
| 9 | Skalierungsfaktor Umfassende Wiederholbarkeit σk1/k1 (1σ,1 Monat) | ≤ 15 ppm |
| 10 | Nichtlinearer Koeffizient Umfassende Wiederholbarkeit σk2/k1 ((1σ,1 Monat) | ≤ ± 10 μg/g2 |
| 11 | Abweichungswert Temperaturkoeffizient | ≤ ± 10 μg /oC |
| 12 | Skalafaktor Temperaturkoeffizient | ≤ ± 20 ppm /oC |
| 13 | Geräusche ((Nachprobenwiderstand ist 840Ω) | ≤ 5mv |
| 14 | Natürliche Häufigkeit | 400 bis 800 Hz |
| 15 | Bandbreite | 800 bis 2500 Hz |
| 16 | Schwingungen | 5g ((20-2000Hz) |
| 17 | Schock | 100 g, 5 ms, 1/2 sin |
| 18 | Betriebstemperaturmessbereich | -40-+85 °C |
| 19 | SpeichertemperaturMessbereich | -60-+120 °C |
| 20 | Stromversorgung | ± 12 ~ ± 15 V |
| 21 | Laufender Verbrauch | ≤ ± 20mA |
| 22 | Temperatursensor | Ja und Nein zweierlei |
| 23 | Größe | F25.4x30 mm |
| 24 | Gewicht | ≤ 80 g |
Zeichnung der Umrisse
Anforderungen an die Anlage
Die Flanschoberfläche des Sensors ist die Referenzoberfläche für die Montage.
Vorsichtsmaßnahmen
Der Sensor ist ein Verschleißteil. Bitte verarbeiten Sie ihn vorsichtig und lassen Sie ihn nicht fallen oder berühren. Die Schlagkraft und Vibrationen dürfen die technischen Anforderungen des Produkts nicht übersteigen.Der Sensor muss während des Transports zuverlässig verpackt sein.Der Sensor muss mit einem Pufferschäumstoff umgeben sein, der mindestens 20 mm beträgt und mit dem Sensor befestigt sein muss.

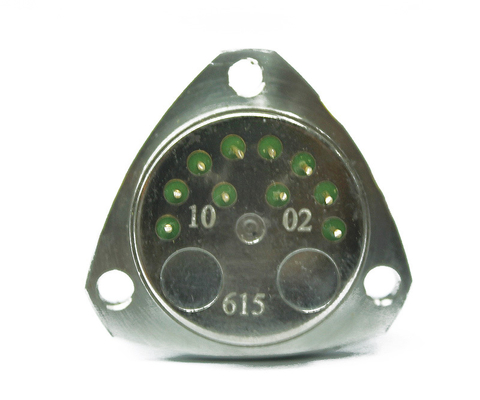

Vor dem Einschalten ist die Verkabelung jedes Pins zu überprüfen, damit er nicht falsch angeschlossen ist.
Das Produkt ist in der Originalverpackung in einer trockenen und belüfteten Umgebung aufzubewahren.
Achten Sie auf den elektrostatischen Schutz.
