Beschleunigungsmesser für Hochpräzisions-Navigationssysteme für die Luft- und Raumfahrt mit Temperatursensor
Produkteinführung

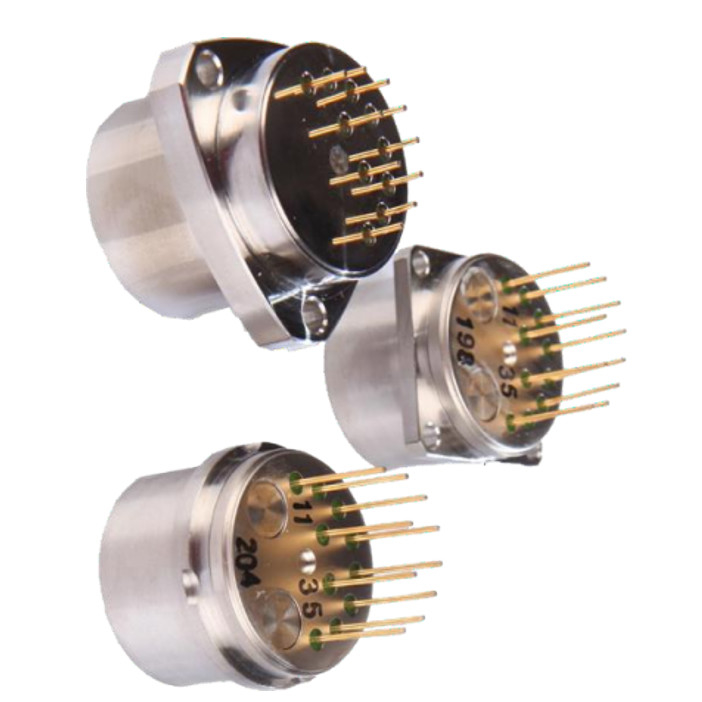

Der flexible Quarz-Beschleunigungssensor der ZT-Serie ist ein einachsiger Drehmoment-Rückkopplungs-Beschleunigungsmesser.Es erfasst das externe Beschleunigungssignal durch die Erfassungsmasse und demoduliert und verstärkt es dann durch die Servoschaltung.Schließlich ist das Ausgangsstromsignal proportional zum Beschleunigungssignal.Die Produkte werden häufig in hochpräzisen Navigationssystemen für die Luft- und Raumfahrt eingesetzt.
Leistungsmerkmale
| Elektrische Eigenschaften | |
| Betriebsspannung | ±(12~18)VDC |
| Isolationswiderstand | 50 MΩ, bei 50 VDC |
| Energieverbrauch | ≤480mw@±15VDC |
| Derzeitiger Verbrauch | ≤16mA@±15VDC |
| Leistung | Einheit | ||
| ZT-01 | ZT-02 | ||
| Bereich | ≥±30 | ≥±30 | g |
| Schwellenwert (Auflösung) | ≤5×10-6g | ≤5×10-6g | g |
| Voreingenommenheit | ≤±3 | ≤±3 | mg |
| Temperaturkoeffizient (-40 ~ 70 ℃) | ≤30 | ≤35 | μg/℃ |
| Monatlicher zusammengesetzter Fehler (55 ℃, 1σ) | ≤30 | ≤30 | μg |
| Skalierungsfaktor | 1,25 ± 0,15 | 1,25 ± 0,15 | mA/g |
| Temperaturkoeffizient (-40 ~ 70 ℃) | ≤40 | ≤50 | ppm/℃ |
| Monatlicher zusammengesetzter Fehler (55 ℃, 1σ) | ≤50 | ≤60 | ppm |
| Nichtlinearer Koeffizient zweiter Ordnung | ≤20 | ≤20 | μg/g2 |
| Winkel der Fehlausrichtung | ≤ 0,48 (100 Bogensekunden) | ≤ 0,48 (100 Bogensekunden) | mrad |
| Eigenfrequenz | ≤800 | ≤800 | Hertz |
| Bandbreite | 800 ~ 2500 | 800 ~ 2500 | Hertz |
| Betriebstemperatur | -45~+80 | -45~+80 | ℃ |
| Qualität | ≤80 | ≤80 | Gramm |
| Umweltbedingungen | |
| Zufällige Vibration (ohne Stromversorgung) | 8 Gramm, (20~2000) Hz |
| Schock (ohne Strom) |
150 g, 4,5 ms, Halbsinus |
Abmessungen
