Trägheitserschütterungs-Sensor-Navigations-Beschleunigungsmesser, flexibler Beschleunigungsmesser für INS

Markenbezeichnung:	Firepower
Modellnummer:	ZT
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

Gewicht:

≤80g

Voreingenommenheit:

≤±3 mg

Skalierungsfaktor:

1,25 ± 0,15 mA/g

Eigenfrequenz:

≤800 Hz

Bandbreite:

800 ~ 2500

Nichtlinearer Koeffizient zweiter Ordnung:

≤20 μg/g2

Verpackung Informationen:

Schwamm/Kasten

Versorgungsmaterial-Fähigkeit:

500/month

Hervorheben:

Trägheitsvibrationssensor Navigations-Beschleunigungsmesser

flexibler Navigations-Beschleunigungsmesser

flexibler INS-Beschleunigungsmesser

Produktbeschreibung

Beschleunigungsmesser für Navigationsebene Trägheitsvibrationssensor Flexibler Beschleunigungsmesser für INS

Leistungsmerkmale

Elektrische Eigenschaften
Betriebsspannung	±(12~18)VDC
Isolationswiderstand	50 MΩ, bei 50 VDC
Energieverbrauch	≤480mw@±15VDC
Derzeitiger Verbrauch	≤16mA@±15VDC

Leistung			Einheit
	ZT-01	ZT-02
Bereich	≥±30	≥±30	g
Schwellenwert (Auflösung)	≤5×10-6g	≤5×10-6g	g
Voreingenommenheit	≤±3	≤±3	mg
Temperaturkoeffizient (-40 ~ 70 ℃)	≤30	≤35	μg/℃
Monatlicher zusammengesetzter Fehler (55 ℃, 1σ)	≤30	≤30	μg
Skalierungsfaktor	1,25 ± 0,15	1,25 ± 0,15	mA/g
Temperaturkoeffizient (-40 ~ 70 ℃)	≤40	≤50	ppm/℃
Monatlicher zusammengesetzter Fehler (55 ℃, 1σ)	≤50	≤60	ppm
Nichtlinearer Koeffizient zweiter Ordnung	≤20	≤20	μg/g2
Winkel der Fehlausrichtung	≤ 0,48 (100 Bogensekunden)	≤ 0,48 (100 Bogensekunden)	mrad
Eigenfrequenz	≤800	≤800	Hertz
Bandbreite	800 ~ 2500	800 ~ 2500	Hertz
Betriebstemperatur	-45~+80	-45~+80	℃
Qualität	≤80	≤80	Gramm

Umweltbedingungen
Zufällige Vibration (ohne Stromversorgung)	8 Gramm, (20~2000) Hz
Schock (ohne Strom)	150 g, 4,5 ms, Halbsinus

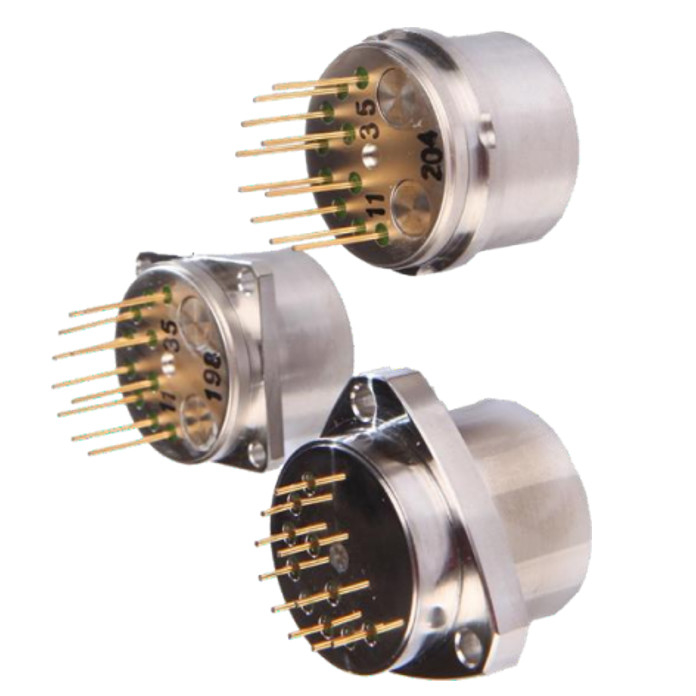

Trägheitserschütterungs-Sensor-Navigations-Beschleunigungsmesser, flexibler Beschleunigungsmesser für INS 0

Produkteinführung

Der flexible Quarz-Beschleunigungssensor der ZT-Serie ist ein einachsiger Drehmoment-Rückkopplungs-Beschleunigungsmesser.Es erfasst das externe Beschleunigungssignal durch die Erfassungsmasse und demoduliert und verstärkt es dann durch die Servoschaltung.Schließlich ist das Ausgangsstromsignal proportional zum Beschleunigungssignal.Die Produkte werden häufig in hochpräzisen Navigationssystemen für die Luft- und Raumfahrt eingesetzt.

Abmessungen

Trägheitserschütterungs-Sensor-Navigations-Beschleunigungsmesser, flexibler Beschleunigungsmesser für INS 1

Installationsvoraussetzungen

Die Flanschfläche des Sensors ist die Einbaubezugsfläche.

Vorsichtsmaßnahmen

Der Sensor ist ein Verschleißteil.Bitte gehen Sie vorsichtig damit um und lassen Sie es nicht fallen oder berühren Sie es.Stöße und Vibrationen dürfen die technischen Anforderungen des Produkts nicht überschreiten.
Der Sensor muss während des Transports zuverlässig verpackt sein, und es müssen mindestens 20 mm Pufferschaum um ihn herum vorhanden sein, und der Sensor muss mit Schaumstoff fixiert werden.Achten Sie beim Verpacken mehrerer Sensoren darauf, dass diese nicht miteinander kollidieren.
Überprüfen Sie vor dem Einschalten die Verdrahtung aller Pins, die nicht falsch angeschlossen werden dürfen.
Das Produkt wird in der Originalverpackung in einer trockenen und belüfteten Umgebung gelagert.Gehen Sie beim Bewegen vorsichtig vor.
Auf Elektrostatikschutz achten.
