Closed Loop Optical Fiber Integriertes Trägheitsnavigationssystem Mobile Messung

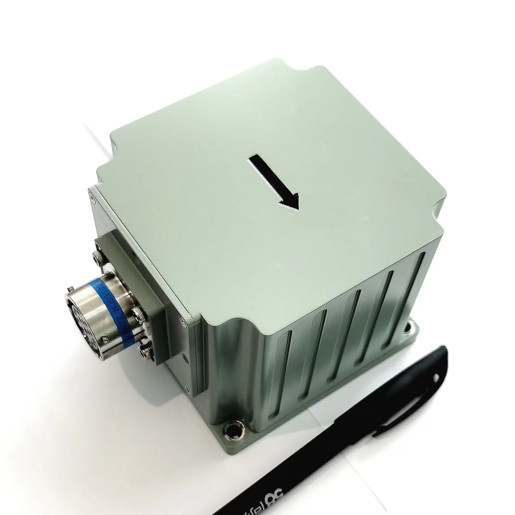

Name: Closed Loop Optical Fiber Integriertes Trägheitsnavigationssystem Mobile Messung
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: GI300F
Price: 5,000.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	GI300F
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE ROHS

Erzeugnis:

NEBEL INS

Kursgenauigkeit:

0.1°

Einstellungsgenauigkeit:

0,02 ° (RMS)

Gyroskop-Strecke:

±400°/s

Null-Bias-Stabilität:

≤100µg

Beschleunigungsmesser-Strecke:

±20g

Verpackung Informationen:

sponge+carton

Versorgungsmaterial-Fähigkeit:

500/month

Hervorheben:

Trägheitsnavigationssystem mit geschlossenem Regelkreis

Trägheitsnavigationssystem FOG INS

hochpräzises Trägheitsnavigationssystem

Produktbeschreibung

Integriertes Navigationssystem mit geschlossener Schleife aus optischen Fasern und mobile Messsysteme mit hoher Präzision

Das integrierte Glasfasernavigationssystem GI300F-INS basiert auf einem geschlossenen Glasfaser-Gyroskop und einem Beschleunigungssensor mit hohen Kosten.und wird durch einen Multi-Sensor-Fusion- und Navigationsrechneralgorithmus realisiert, die die Anforderungen an eine präzise Messung von Haltung, Kurs und Positionsinformationen in den Anwendungsbereichen mobiler Messsysteme mit mittlerer und hoher Präzision erfüllt,mittlere und große UAVs, usw.

Projekt	Prüfbedingungen	Indikatoren
Positionsgenauigkeit	Außen-GNSS gültig, Einzelpunkt	Besser als die externe Satelliten-Positionierungsgenauigkeit
	Externe GNSS gültig, RTK	Besser als die externe Satelliten-Positionierungsgenauigkeit
	Reine Trägheitshorizontale Haltung1	80m/5min (CEP) 500m/10min (CEP) 1.5nm/30min ((CEP)
	Fluggeschwindigkeitskombination in horizontaler Position halten	0.8nm/30min (CEP)
Genauigkeit der Richtung	Einzeltantern (RMS)	0.1°3
	Doppelte Antenne (RMS)	0.2 °/L (L = Basislänge) (RMS)
	Kurssicherung (RMS)	0.2°/30min ((RMS),00,5°/h
	Selbstnördliche Genauigkeit (RMS)	0.2 ° SecL, Doppelstellung für 15 min 1.0 ° SecL, Ausrichtung in einer einzigen Position 5-10 min
Haltungsgenauigkeit	GNSS ist gültig	0.02° (RMS)
Haltungsgenauigkeit	Haltung (GNSS-Fehler)	0.2°/30min ((RMS),0.5°/h (RMS)
Geschwindigkeitsgenauigkeit	GNSS-Gültig, Einzelpunkt L1/L2	0.1m/s (RMS)
Gyroskop	Messbereich	± 400°/s
Gyroskop	Null Verzerrungsstabilität	≤ 0,3°/h
Beschleunigungsmesser	Messbereich	± 20 g
Beschleunigungsmesser	Null Verzerrungsstabilität	≤ 100 μg
Physikalische Abmessungen und elektrische Eigenschaften	Spannung	9 bis 36 V Gleichstrom
	Stromverbrauch	≤ 12 W (Standstillstand)
	Schnittstelle	Zwei-Kanal-RS232, ein-Kanal-RS422, ein-Kanal-PPS (LVTTL/422-Niveau)
	Größe	92.0 mm × 92,0 mm × 81,0 mm (L, W, H)
	Gewicht	≤ 1,2 kg
Umweltmerkmale	Betriebstemperatur	-40°C bis +60°C
	Lagertemperatur	-45°C bis +70°C
	Vibrationen	5 ~ 2000Hz, 6,06 G (mit Stoßdämpfer)
	Wirkung	30 g, 11 ms (mit Schock)
	Lebensdauer	> 15 Jahre
	Kontinuierliche Arbeitszeit	> 24 Stunden
Höhenbegrenzung ≤ 5000 m
Geschwindigkeitsbegrenzung ≤ 500 m/s
Anmerkung: Die Ausrichtung ist gültig; Für den Einsatz in der Luft muss vor der Geschwindigkeitskombination ein Drehmanöver durchgeführt werden, wobei die Fluggeschwindigkeit von 150 km/h zum Beispiel in der Prüfung verwendet wird. Die Bedingungen an Bord müssen mobil sein.
