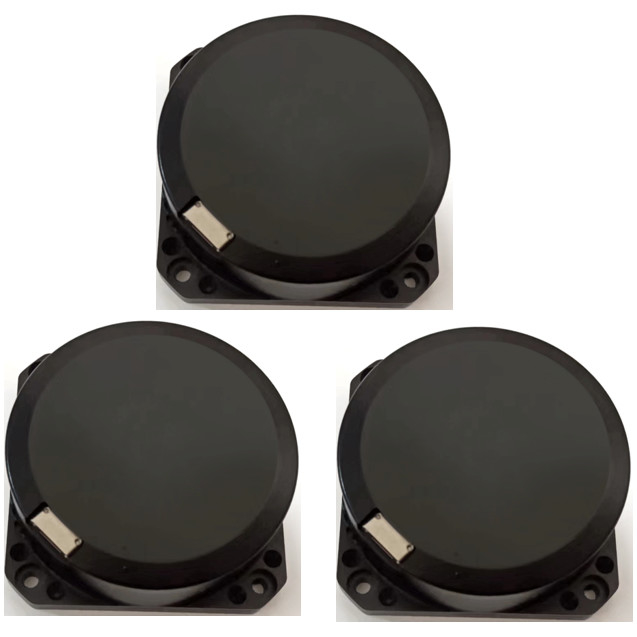

Eckiger TrägheitsRate Sensor, Endlosschleife optisches Sagnac-Effekt-Gyroskop

Markenbezeichnung:	Firepower
Modellnummer:	F98B
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	200/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Größe:

98×98×35mm

Startzeit:

Minute ≤3

Null-Bias-Stabilität:

≤0,02°/h

Zero-Bias-Wiederholbarkeit:

≤0,02°/h

Random-Walk-Koeffizient:

≤0,001º/h1/2

Nichtlinearität des Skalierungsfaktors:

≤20ppm

Verpackung Informationen:

Sponge+-Kasten

Versorgungsmaterial-Fähigkeit:

200/Monat

Hervorheben:

Sagnac-Effekt eckiger Rate Sensor

Sensor des Kreiselkompass-20ppm

Optisches Sagnac-Effekt-Gyroskop

Produktbeschreibung

Eckiges Rate Sensor Optical Sagnac Effect-Trägheitsgyroskop-Regelkreiselkompass-Sensor

Dieses Produkt ist ein Trägheitswinkelgeschwindigkeits-Sensor, der auf dem optischen Sagnac-Effekt basiert, der verwendet wird, um die Winkelgeschwindigkeit der Fördermaschine entlang der empfindlichen Achse des Produktes zu messen. Eine Winkelgeschwindigkeit, die Einheit des Produktes abfragt, ist ein Ring aus optischen Fasern, wird eine digitale Regelauswerteschaltung für die Extrahierung des Strahlengangunterschiedes des rechtsläufigen und nach linksausbreitungslichtes benutzt, das durch externe körperliche Winkelgeschwindigkeit verursacht wird und durch den Ring aus optischen Fasern und unterdessen abgefragt ist, wird das Strahlengangunterschiedsignal in ein Spannungssignal für Regelfeedback umgewandelt und Steuerung, damit die Modulation und die Demodulation des Signals verwirklicht werden, und der Zweck der Hochpräzisionswinkelgeschwindigkeits-Signalentdeckung wird erzielt.

Seriennummer	Testeinzelteil	Einheit	Technische Anforderungen
1	Gesamtausmasse	Millimeter	98×98×35
2	Anlasszeit	Minute	≤3
3	Null schräge Stabilität (10 s-Glatt machen, 1σ)	º/h	≤0.02
4	Null-Neigungswiederholbarkeit	º/h	≤0.02
5	Irrfahrtkoeffizient	º/h1/2	≤0.001
6	Normierungsfaktornichtlinearität	PPMs	≤20
7	Normierungsfaktorwiederholbarkeit	PPMs	≤20
8	Betriebstemperatur	℃	-40~+60
9	Lagertemperatur	℃	-50~+70
10	Dynamikwerte	(°) /s	±300
11	Versorgungsspannung	V	+5V
12	Dauerzustand-Leistungsaufnahme	W	<4>

Größe

Gesamtausmasse (Millimeter): (98 ± 0,1) × (98 ± 0,1) × (35 ± 0,1) (L × W × H);

Installationsmaß (Millimeter): (80 ± 0,1) × (80 ± 0,1) (L × W), Φ5.4mm-× 4

Eckiger TrägheitsRate Sensor, Endlosschleife optisches Sagnac-Effekt-Gyroskop 0

Elektrische Verbindungsschnittstelle

Punktzahl	Definition	Kommentar
1,9	+5V	Stromversorgungsinput
2,10	Boden	Energieboden
5	RXD+	Sortierendes und korrigierendes Kreiselkompassdifferenzial
13	RXD-	Mit einem Gatter versehendes Negativ des Kreiselkompassdifferentials
6	TXD+	Differenzausgangpositiv des Kreiselkompasses
14	TXD+	Differenzausgangnegativ des Kreiselkompasses
3,4,7,8,11,12,15	--	Aufgehoben
