Magnetischer Nordsucher Yaw-Meter 3 Achsen-Richtungsmessung

Name: Magnetischer Nordsucher Yaw-Meter 3 Achsen-Richtungsmessung
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	CMR2300
MOQ:	1
Preis:	1300~1500
Zahlungsbedingungen:	L/C,T/T
Versorgungsfähigkeit:	1000 pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Reichweite:

+/--2 Gauß

Entschließung:

67 m-Gauß

Hysterisis-Fehler:

0.01%FS

Messbereichsfehler:

0.05%FS

gleichen Sie Fehler aus:

0.01%FS

Gewicht:

98g

Verpackung Informationen:

Kasten

Versorgungsmaterial-Fähigkeit:

1000 pro Monat

Hervorheben:

3 Achsen-Gierungs-Meter

Hohe Genauigkeits-Gierungs-Meter

Aluminiumachsen-Sensor der einschließungs-3

Produktbeschreibung

Magnetischer Nordsucher Yaw-Meter 3 Achsen-Richtungsmesssensor

Spezifikation

Eigenschaften	Bedingungen	Min.	Typ	Maximal	Einheiten
Stromversorgung
Versorgungsspannung	Pin 9 mit Bezug auf Pin 5 (Boden)	6.5		15	Elektronen und Strom
Versorgungsstrom	Versorgung = 15 V. Mit S/R = eingeschaltet		27	35	mA
Temperatur
Betrieb	Umgebung	- 40		+85	°C
Aufbewahrung	Umgebung, Unvoreingenommenheit	- 55		125	°C
Magnetfläche
Reichweite	Vollskala (FS), Gesamtfeld angewendet	-2		+2	Ausrüstung
Entschließung	Anwendungsfeld zur Änderung der Ausgabe	67			Mikro-Gauss
Genauigkeit	RSS aller Fehler@+25°C ± 1 Gauss ±2 Gauss		0.01 1	0.52 2	% FS % FS
Näherer Fehler	Best fit gerade Linie@+25°C ± 1 Gauss ±2 Gauss		0.1 1	0.5 2	% FS % FS
Hysterisierungsfehler	3 Durchsuchungen über ±2 gauss@+25°C		0.01	0.02	% FS
Wiederholbarkeitsfehler	3 Durchfegt +2 gauss@+25°C		0.05	0.10	% FS
Erfolgreich	Anwendungsfeld für Nulllesung		0.05	0.10	% FS
Offset Ermor	Anwendungsfeld für Nulllesung		0.01	0.03	% FS
Temperatur Wirkung	Gewinnkoeffizient		- 600. ±114		ppm/"C
Energieversorgungseffekt	Von +6 bis +15V mit 1 Gauss Anwendungsfeld		150		ppm/V
Mechanische
Gewicht	Nur PCB PCB und nicht flängeförmiges Gehäuse PCB und Flankengehäuse		28 94 98		in Gramm
Vibrationen	Betrieb 5 bis 10 Hz für 2 Stunden 10 Hz bis 2 kHz für 30 Minuten		10 2.0		mm g

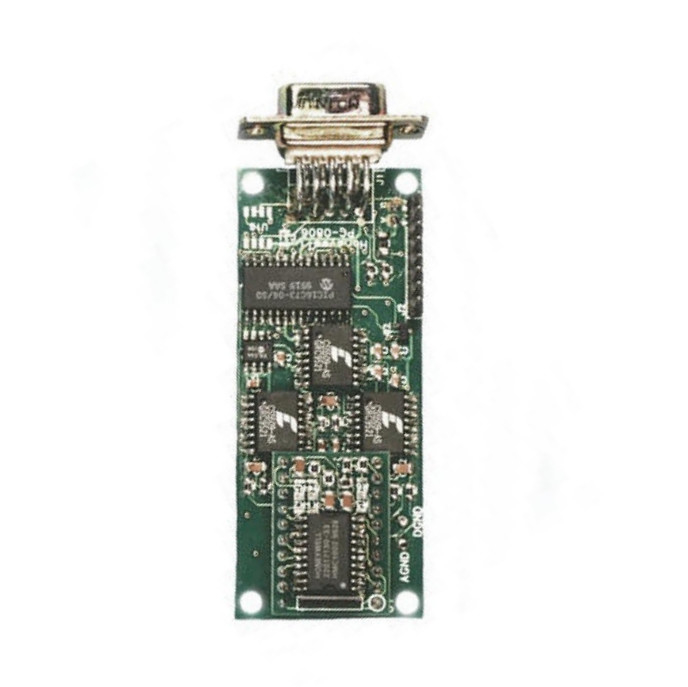

PCB-Dimension und PINOUT

Magnetischer Nordsucher Yaw-Meter 3 Achsen-Richtungsmessung 0

▶ Hauptmerkmal

• Hohe Genauigkeit Über ± 1 Gauss, < 0,5% Vollskala

• Reichweite von ± 2 Gauss, < 70 μgauss Auflösung

• Drei Achsen (X, Y, Z) Digitale Ausgänge

• 10 bis 154 Proben pro Sekunde, wählbar

• RS-232 oder RS-485 Seriendaten-Schnittstellen

• PCB- oder Aluminiumgehäuse

• 6-15 Volt Gleichstrom-Unregulierte Stromversorgungsschnittstelle

Das CMR2300 ist ein dreiachsiges intelligentes digitales Magnetometer zur Erkennung der Stärke und Richtung eines einfallenden Magnetfeldes.Die drei magnetoresistiven Sensoren des AVICs sind in orthogonale Richtungen ausgerichtet, um die X-Diese Sensorausgänge werden mit Hilfe eines internen Delta-Sigma-A/D-Konverters in 16-Bit-Werte umgewandelt.Ein an Bord befindliches EEPROM speichert die Konfiguration des Magnetometers für einen konstanten Betrieb. Die Datenleistung ist serielle Full-Duplex RS-232 oder Halb-Duplex RS-485 mit 9600 oder 19.200 Datenraten. Eine RS-232 Entwicklungs-Kit-Version ist verfügbar, die ein Windows-kompatibles Demo-Programm enthält,Schnittstellenkabel, AC-Adapter und Handtasche.
