Überschrift des Richtungswinkel-Sensors ohne Antrieb-Präzisions-Gauß-Meter-Gierungs-Überschrift

Name: Überschrift des Richtungswinkel-Sensors ohne Antrieb-Präzisions-Gauß-Meter-Gierungs-Überschrift
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: CMR2300
Price: 1,400.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	CMR2300
MOQ:	1
Preis:	1300~1500
Zahlungsbedingungen:	L/C,T/T
Versorgungsfähigkeit:	1000 pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Reichweite:

+/--2 Gauß

Entschließung:

67 m-Gauß

Hysterisis-Fehler:

0.01%FS

Messbereichsfehler:

0.05%FS

gleichen Sie Fehler aus:

0.01%FS

Stromversorgung Efiect:

From+6 zu +15V mit 1 Gauß angewandtem Feld

Verpackung Informationen:

Kasten

Versorgungsmaterial-Fähigkeit:

1000 pro Monat

Hervorheben:

Sensor des Winkel-15V

Kein Antrieb-Gauß-Meter

Schwanken Sie

Produktbeschreibung

Fahrtrichtung Winkel Sensor ohne Drift Präzision Gaussmeter Yaw Fahrtrichtung Transducer

Spezifikation

Eigenschaften	Bedingungen	Min.	Typ	Maximal	Einheiten
Stromversorgung
Versorgungsspannung	Pin 9 mit Bezug auf Pin 5 (Boden)	6.5		15	Elektronen und Strom
Versorgungsstrom	Versorgung = 15 V. Mit S/R = eingeschaltet		27	35	mA
Temperatur
Betrieb	Umgebung	- 40		+85	°C
Aufbewahrung	Umgebung, Unvoreingenommenheit	- 55		125	°C
Magnetfläche
Reichweite	Vollskala (FS), Gesamtfeld angewendet	-2		+2	Ausrüstung
Entschließung	Anwendungsfeld zur Änderung der Ausgabe	67			Mikro-Gauss
Genauigkeit	RSS aller Fehler@+25°C ± 1 Gauss ±2 Gauss		0.01 1	0.52 2	% FS % FS
Näherer Fehler	Best fit gerade Linie@+25°C ± 1 Gauss ±2 Gauss		0.1 1	0.5 2	% FS % FS
Hysterisierungsfehler	3 Durchsuchungen über ±2 gauss@+25°C		0.01	0.02	% FS
Wiederholbarkeitsfehler	3 Durchfegt +2 gauss@+25°C		0.05	0.10	% FS
Erfolgreich	Anwendungsfeld für Nulllesung		0.05	0.10	% FS
Offset Ermor	Anwendungsfeld für Nulllesung		0.01	0.03	% FS
Temperatur Wirkung	Gewinnkoeffizient		- 600. ±114		ppm/"C
Energieversorgungseffekt	Von +6 bis +15V mit 1 Gauss Anwendungsfeld		150		ppm/V
Mechanische
Gewicht	Nur PCB PCB und nicht flängeförmiges Gehäuse PCB und Flankengehäuse		28 94 98		in Gramm
Vibrationen	Betrieb 5 bis 10 Hz für 2 Stunden 10 Hz bis 2 kHz für 30 Minuten		10 2.0		mm g

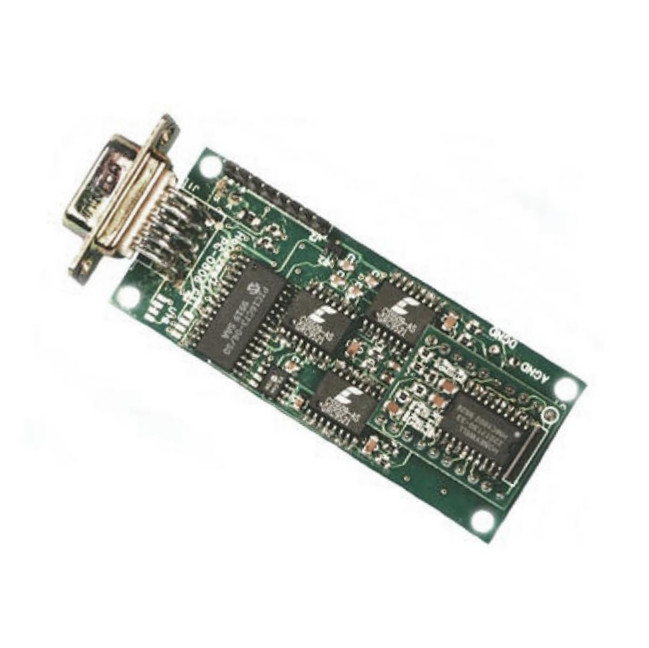

Das CMR2300 ist ein dreiachsiges intelligentes digitales Magnetometer zur Erkennung der Stärke und Richtung eines einfallenden Magnetfeldes.Die drei magnetoresistiven Sensoren des AVICs sind in orthogonale Richtungen ausgerichtet, um die X-Diese Sensorausgänge werden mit Hilfe eines internen Delta-Sigma-A/D-Konverters in 16-Bit-Werte umgewandelt.Ein an Bord befindliches EEPROM speichert die Konfiguration des Magnetometers für einen konstanten Betrieb. Die Datenleistung ist serielle Full-Duplex RS-232 oder Halb-Duplex RS-485 mit 9600 oder 19.200 Datenraten. Eine RS-232 Entwicklungs-Kit-Version ist verfügbar, die ein Windows-kompatibles Demo-Programm enthält,Schnittstellenkabel, AC-Adapter und Handtasche.

PCB-Dimension und PINOUT

Überschrift des Richtungswinkel-Sensors ohne Antrieb-Präzisions-Gauß-Meter-Gierungs-Überschrift 0
