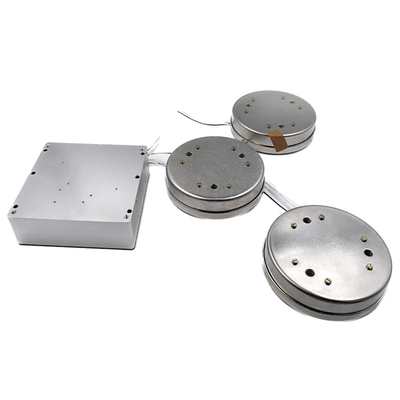

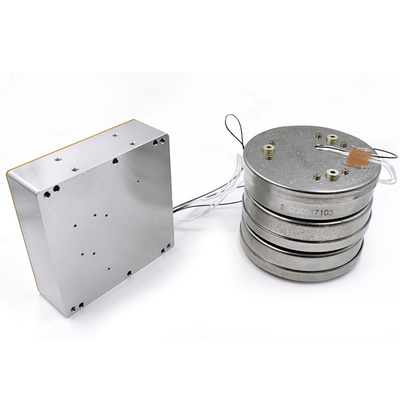

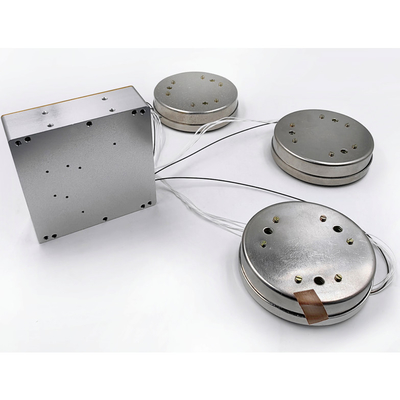

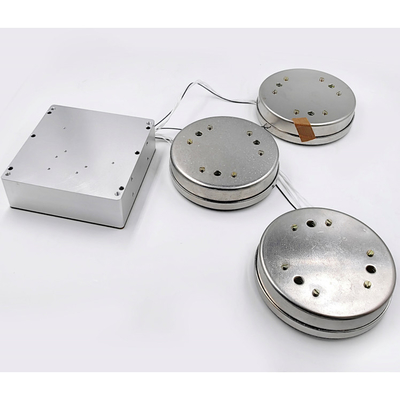

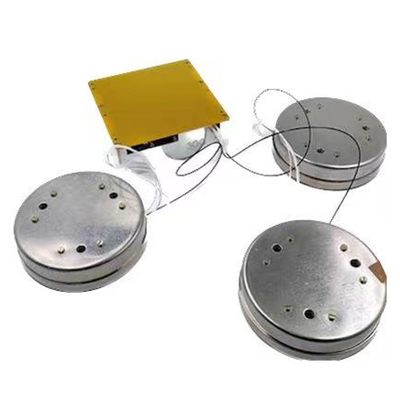

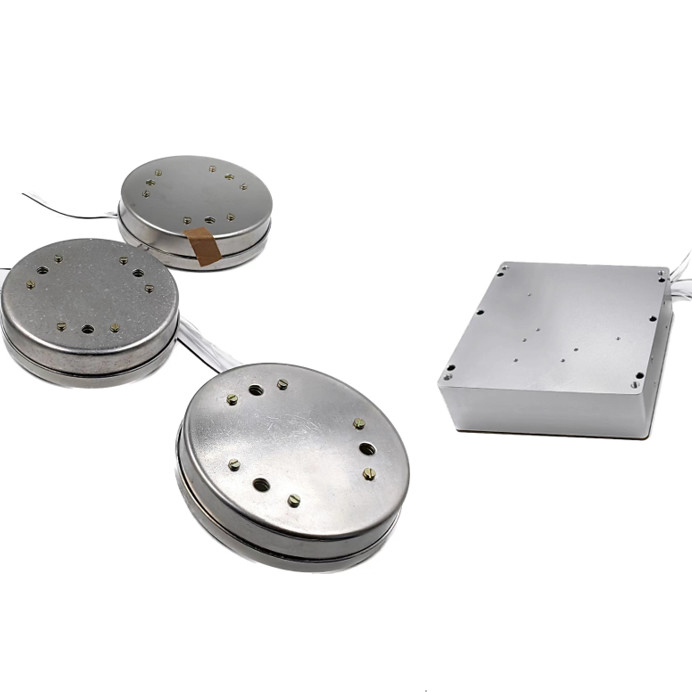

Hochpräzises dreiachsiges Glasfasergyroskop mit Datenerfassungsplatine

Hochpräzises dreiachsiges faseroptisches Gyroskop mit Datenerfassungsplatine

Bei diesem Produkt handelt es sich um einen Trägheitswinkelgeschwindigkeitssensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelgeschwindigkeit des Trägers entlang der empfindlichen Achse des Produkts verwendet wird.Eine Winkelgeschwindigkeitserfassungseinheit des Produkts ist ein optischer Faserring. Eine digitale Erkennungsschaltung mit geschlossenem Regelkreis dient dazu, die optische Pfaddifferenz des sich im Uhrzeigersinn und gegen den Uhrzeigersinn ausbreitenden Lichts zu extrahieren, die durch die externe physikalische Winkelgeschwindigkeit verursacht und vom optischen Faserring erfasst wird , wird ein aus einem optischen Wegdifferenzsignal umgewandeltes Spannungssignal einer Rückkopplung und Steuerung mit geschlossenem Regelkreis unterzogen, so dass die Modulation und Demodulation des Signals realisiert wird und der Zweck einer hochpräzisen Winkelgeschwindigkeitssignalerkennung erreicht wird.

Dieses Produkt besteht aus einer optischen Winkelgeschwindigkeitserfassungseinheit und einer Signalerkennungseinheit und liefert Informationen über dreiachsige Winkelinkremente und Innentemperatur.

Die Produkte eignen sich vor allem für hochpräzise Trägheitsnavigationssysteme, Positionierungs- und Orientierungssysteme und andere Anwendungen.

Gesamtabmessungen des Schaltkastens (mm): (96 ± 0,1) × (96 ± 0,1) × (32,9 ± 0,1) (L × B × H);

Abmessungen der optischen Fasersensoreinheit (mm): Ф92 × 27;

Einbaumaß des Schaltkastens (mm): (88 ± 0,1) × (84 ± 0,1) (L × B), Φ4 mm × 4;

Einbaumaße der Lichtwellenleiter-Sensoreinheit:

WieAbb.2 Schematische Darstellung der Installation der SensoreinheitWie gezeigt.

Leistungsmerkmale

Das Produkt wird mit einer +5-V-Gleichstromversorgung betrieben und benötigt keine negative Stromversorgung.Die Anforderungen an die Stromversorgung lauten wie folgt: Gezeigte Tabelle:

Maße
