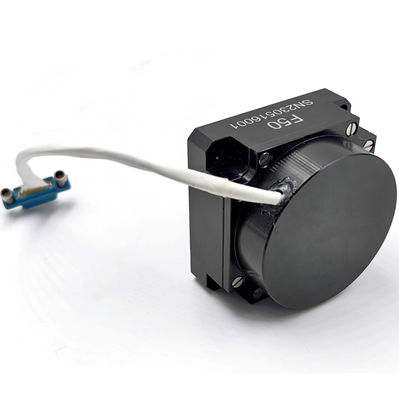

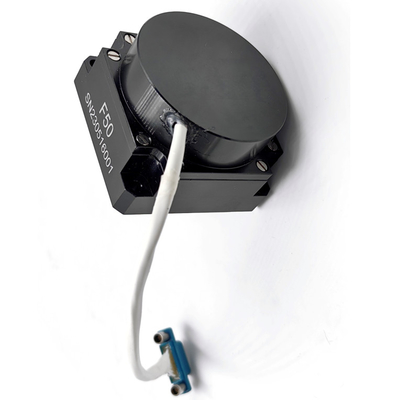

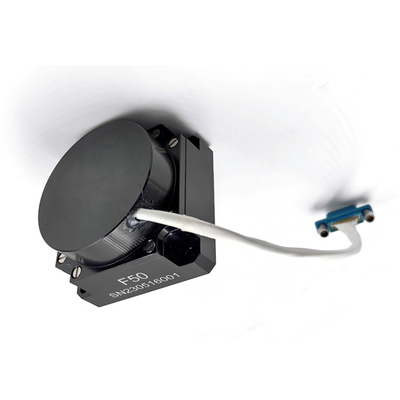

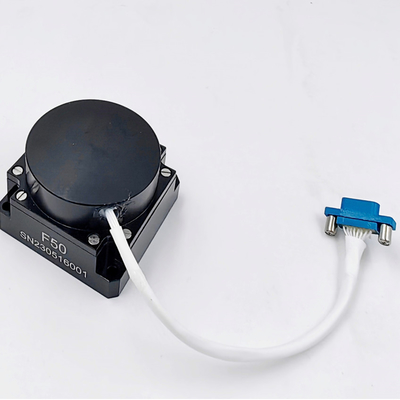

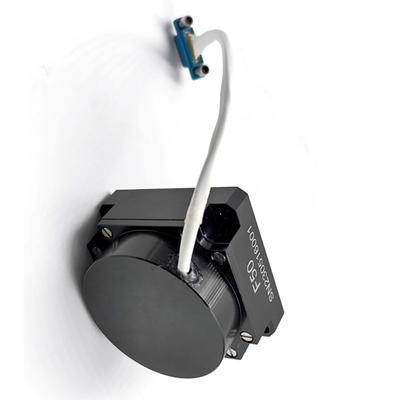

Schnellstart 0,1 Grad/H Bias Optical Gyro Sensor Navigation Nebel Winkelgeschwindigkeitswandler

Markenbezeichnung:	Firepower
Modellnummer:	F50A
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	200/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

-500°/s~+500°/s

Zero-Bias-Wiederholbarkeit:

<=0,1°/h

Stabilität bei Nullverschiedenheit:

<=0,1°/h

Bandbreite:

> 200 Hz

Initialisierungszeit:

<5s>

Kommunikationsmodus:

RS422

Betriebstemperatur:

-45℃~+60℃

Speichertemperatur:

-55℃~+75℃

Nichtlinearität des Skalierungsfaktors:

<50 ppm

Wiederholbarkeit durch Skalierungsfaktor:

<50 ppm

Versorgungsspannung:

Verpackung Informationen:

Sponge+-Kasten

Versorgungsmaterial-Fähigkeit:

200/month

Hervorheben:

Schnellstart optischer Gyros

0.1 Grad/h optischer Gyroskop

Schnellstart-Gyro mit Glasfaser

Produktbeschreibung

Schnellstart 0,1 Grad/H Bias Optical Gyro Sensor Navigation Nebel Winkelgeschwindigkeitswandler

Produktspezifikationen

Eigenschaft	Wert
Messbereich	-500°/s bis +500°/s
Wiederholbarkeit ohne Verzerrung	<= 0,1°/h
Stabilität ohne Verzerrung	<= 0,1°/h
Bandbreite	> 200 Hz
Zeit der Initialisierung	< 5S
Kommunikationsmodus	RS422
Betriebstemperatur	-45°C+60°C
Lagertemperatur	-55°C+75°C
Nichtlinearität der Skalafaktoren	< 50 ppm
Wiederholbarkeit durch Skalierungsfaktor	< 50 ppm
Versorgungsspannung	5v

Produktübersicht

Dieses Produkt ist ein Trägheitswinkelfrequenzsensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelfrequenz des Trägers entlang der sensiblen Achse des Produkts verwendet wird.Die Winkelfrequenz-Sensorenheit des Produkts ist ein Glasfaserring, wird eine digitale Schlusskreislauf-Erkennungsanlage verwendet, um den optischen Wegunterschied der durch die äußere physikalische Winkelgeschwindigkeit verursachten Ausbreitung von Licht im Uhrzeigersinn und gegen den Uhrzeigersinn zu extrahieren,mit einer Breite von mehr als 20 mm,, und in der Zwischenzeit wird ein Spannungssignal, das aus einem optischen Wegdifferenzsignal umgewandelt wurde, einem geschlossenen Kreislauf-Feedback und einer Steuerung unterzogen, so dass die Modulation und Demodulation des Signals realisiert werden,und der Zweck der Winkelgeschwindigkeitssignalerkennung erreicht ist.

Dieses Produkt besteht aus einer optischen Winkelgeschwindigkeitssensor-Einheit und einer Signaldetektionseinheit und liefert ein-Achsen-Winkel-Inkrement-Informationen und Innentemperaturinformationen.Die Produkte eignen sich hauptsächlich für Anwendungen wie mittlere Präzision, Trägheitsnavigationssysteme., Positionierungs- und Orientierungssysteme und Servo-Stabilisierungssysteme.

Technische Parameter

Parameter	Einheit	Spezifikation
Gesamtabmessungen	mm	50 × 50 × 32
Startzeit	s	5
Null Verzerrungsstabilität (10s glatt)	(°) /h	≤ 01
Wiederholbarkeit ohne Verzerrung	(°) /h	≤ 01
Zufälliger Gangkoeffizient	(o) /h1/2	≤ 001
Nichtlinearität der Skalafaktoren	ppm	≤ 50
Wiederholbarkeit durch Skalierungsfaktor	ppm	≤ 50
Betriebstemperatur	°C	-40 ~ +70
Lagertemperatur	°C	-50 ~ +70
Dynamischer Bereich	(°) /s	± 500
Versorgungsspannung	V	+5V
Steady-state-Stromverbrauch (vollständige Temperatur)	W	< 4
Bandbreite	Hz	≥ 200

Produktkomponenten

Die optische Bahneinheit besteht aus einer SLD-Lichtquelle, einem Glasfaserring, einem integrierten optischen Phasenmodulator, einem Glasfaserkoppler und einem optischen Detektor
Die Schaltungseinheit besteht aus einer Lichtquelle Antriebsschaltung und einer Erkennungs- und Steuersignalplatte

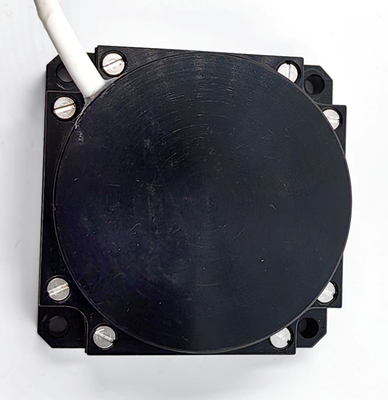

Gyroskop-Strukturelemente

Gesamtmaß (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)

Anlageabmessung (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4

Wichtige Vorsichtsmaßnahmen

Vermeiden Sie häufiges Ein- und Ausschalten, um eine Verschlechterung der Leistung und eine verkürzte Lebensdauer zu vermeiden
Überprüfen Sie das Stromversorgungssystem vor dem Einschalten, um sicherzustellen, dass es keine Kurzschlüsse zwischen elektrischen Punkten oder zwischen Giroskophülle und elektrischen Punkten gibt
Bei abnormalen Betriebsvorgängen den Hersteller konsultieren - nicht autorisierte Demontage oder Reparatur ist untersagt.
Beim Gebrauch und beim Transport vorsichtig handhaben, da es sich um ein Präzisionsgerät handelt
Sicherstellung der korrekten Verbindung von Eingangs-/Ausgangssignalleitungen und Stromversorgungsleitungen
Bei der Handhabung des Produkts antistatische Maßnahmen ergreifen
Beibehalten der Umgebungsmagnetfeldstärke unter 1 G
