High-End-GNSS-Empfänger MEMS Trägheitsnavigationssystem für Vermessung und Kartierung

Markenbezeichnung:	AVIC
Modellnummer:	Glucosamine
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

CE ROHS

Produktbezeichnung:

MEMS Trägheitsnavigationssystem

Einstellungsgenauigkeit:

00,02 Grad (RMS)

Genauigkeit der Richtung:

0.1 Grad (RMS)

Kreiselkompass-Strecke:

±400°/s

Kreisel Stabilität ohne Bias:

≤0,3°/h

Beschleunigungsmesser-Strecke:

±20g

Accelerometer Null-Bias-Stabilität:

≤100µg

Schnittstelle:

Die in Absatz 1 genannten Anforderungen gelten nicht für die Bereitstellung von Daten.

Stromverbrauch:

≤8W

Betriebstemperatur:

-40℃~+60℃

Verpackung Informationen:

Schwamm + Karton

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

MEMS Trägheitsnavigationssystem

Trägheitsnavigationssystem für die Vermessung

Trägheitsnavigationssystem zur Kartierung

Produktbeschreibung

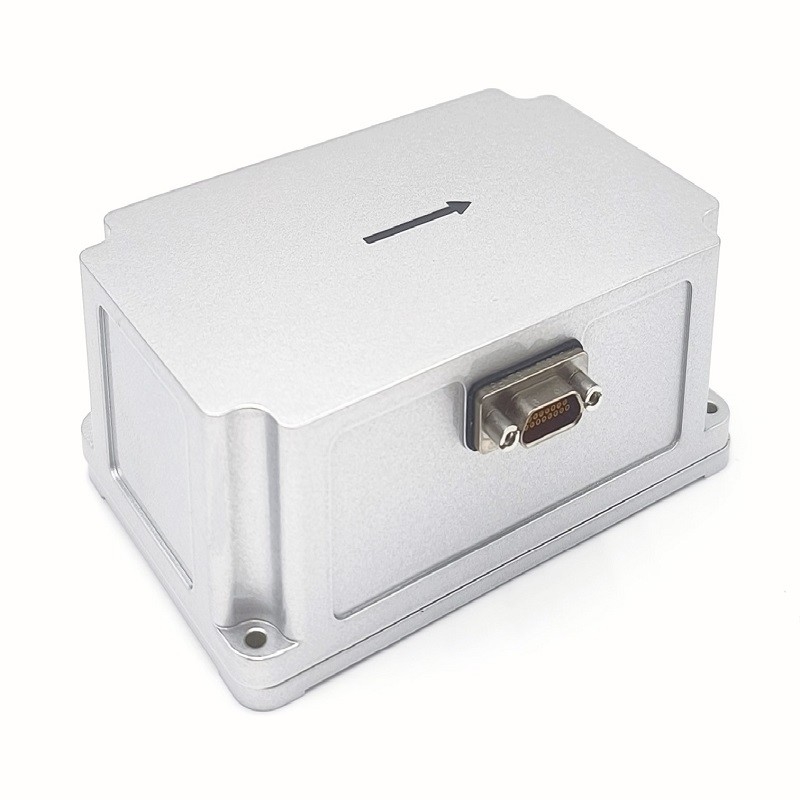

High-End-GNSS-Empfänger MEMS Trägheitsnavigationssystem für Vermessung und Kartierung

Beschreibung des Produkts

GI300C ist ein kompaktes Trägheitsnavigationssystem mit Glasfasergyroskop (FOG) und Mikroelektromechanischen System (MEMS) Beschleunigungsmessern,die externe GNSS-Genauigkeits- und Positionierungsinformationen für die Trägheits-/Satellitennavigation nutzen kannWenn die externen GNSS-Informationen ungültig sind, hat das Trägheitsnavigationssystem eine hohe Fähigkeit, die Genauigkeit der reinen Trägheitsnavigation zu erhalten.

Hauptanwendung

Drohnen
Rakete
mobile Messung
Erkennung und Messung von Boden, Tunnel und anderen Gleisen
Hochpräzise stabile Plattform

Hauptfunktion

Funktion zur Ausrichtung der Schüttelbasis/beweglichen Basis
Ich suche den Norden
Außen-GNSS/Atmosphäre-Multi-Information-Fusion integrierte Navigation
Längere Aufbewahrung der Genauigkeit ohne Unterstützung durch externe Informationen
Unterstützung der Benutzer bei der Anpassung nach Bedarf

Technische Indikatoren

Projekt	Prüfbedingungen	Indikatoren
Positionsgenauigkeit	Außen-GNSS gültig, Einzelpunkt	Besser als die externe Satelliten-Positionierungsgenauigkeit
	Externe GNSS gültig, RTK	Besser als die externe Satelliten-Positionierungsgenauigkeit
	Reine Trägheits-horizontale Haltbarkeit^①	100m/5min (CEP)
		600m/10min (CEP)
		2nm/30min ((CEP)
	Luftgeschwindigkeitskombinierte horizontale Position halten^②	1nm/30min (CEP)
Genauigkeit der Richtung	Einzeltantern	0.1°^③
	Doppelte Antennen	0.2 °/L (L = Basislänge) (RMS)
	Positionsbeteiligung	0.3°/30min ((RMS),1°/h ((RMS)
	Selbst-Nord-Suche nach Genauigkeit	1° SecL, Ausrichtung 15min^④
Haltungsgenauigkeit	GNSS ist gültig	0.02° (RMS)
Haltungsgenauigkeit	Haltung (GNSS-Fehler)	0.3°/30min ((RMS),1°/h ((RMS)
Geschwindigkeitsgenauigkeit	GNSS-Gültig, Einzelpunkt L1/L2	0.1m/s (RMS)
Gyrogruppe	Messbereich	± 400°/s
Gyrogruppe	Null Verzerrungsstabilität	≤ 0,3°/h
Beschleunigungsmesser	Messbereich	± 20 g
Beschleunigungsmesser	Null Verzerrungsstabilität	≤ 100 μg
Physikalische Abmessungen und elektrische Eigenschaften	Spannung	9 bis 36 V Gleichstrom
	Stromverbrauch	≤ 8 W
	Schnittstelle	Zwei-Kanal-RS232, ein-Kanal-RS422, ein-Kanal-PPS (Level lVTTL/422)
	Größe	111 mm × 72 mm × 43 mm (L, W, H)
	Gewicht	≤ 450 g
Umweltmerkmale	Betriebstemperatur	-40°C bis +60°C
	Lagertemperatur	-45°C bis +70°C
	Vibrationen	5 ~ 2000Hz, 6,06 G (mit Stoßdämpfer)
	Wirkung	30 g, 11 ms (mit Schock)
	Lebensdauer	> 15 Jahre
	Kontinuierliche Arbeitszeit	> 24 Stunden
Anmerkung:
1 Die Ausrichtung ist gültig;
2 Für den Einsatz in der Luft muss vor der Geschwindigkeitskombination ein Drehmanöver durchgeführt werden, wobei die Fluggeschwindigkeit von 150 km/h zum Beispiel verwendet wird.
3 Die Bedingungen an Bord müssen mobil sein;
4 Zwei-Position-Ausrichtung, der Kursunterschied zwischen den beiden Positionen ist größer als 90 Grad
