Glasfaser-Gyroskop mit Schließschleife

Markenbezeichnung:	Firepower
Modellnummer:	F50A
MOQ:	1 PCS
Preis:	US$2,800.00~3,000.00
Zahlungsbedingungen:	L/C,T/T
Versorgungsfähigkeit:	100 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Shenzhen, China

Zertifizierung:

Messbereich:

-500~+500°/s

Null-Bias-Stabilität:

≤ 0,05°/h, 10 Sekunden

Zero-Bias-Wiederholbarkeit:

≤0.05°/h

Zufälliger Gangkoeffizient:

≤ 0,006°/√h

Nichtlinearität des Skalierungsfaktors:

≤30ppm

Wiederholbarkeit durch Skalierungsfaktor:

≤30ppm

Skalafaktorasymmetrie:

≤30ppm

Startzeit:

≤ 1 s

Bandbreite:

500Hz

Stromversorgung:

Bei der Verwendung von Strom

Leistung:

≤6W

Betriebstemperatur:

-40°C bis +70°C

Speichertemperatur:

-55~+85 °C

Vibrationen:

20 bis 2000 Hz, 0,06 g2/Hz

Auswirkung:

30 g, 11 ms

Baud-Rate:

921600 ((Anpassbar) bps

Ausgangsmodus:

RS-422

Anschluss:

J30J-15TJL/(Anpassbar)

Gesamtabmessungen:

50 mm*50 mm*32

Installationsmaße:

43 mm*43 mm

Verpackung Informationen:

Schwamm und Schachtel

Versorgungsmaterial-Fähigkeit:

100 Stück pro Monat

Hervorheben:

Inertial-Winkelgeschwindigkeitssensor

Hohe Präzisions-Faser-Optikgyroskop

Glasfaser-Gyroskop in enger Schleife

Produktbeschreibung

Glasfaser-Gyroskop mit Schließschleife

Technische Spezifikation

Messbereich	-500~+500°/s
Null Verzerrungsstabilität	≤ 0,05°/h, 10 Sekunden
Null Verzerrungswiederholbarkeit	≤ 0,05°/h
Zufälliger Gangkoeffizient	≤ 0,006°/√h
Nichtlinearität der Skalafaktoren	≤ 30 ppm
Wiederholbarkeit durch Skalierungsfaktor	≤ 30 ppm
Skalafaktorasymmetrie	≤ 30 ppm
Startzeit	≤ 1 s
Bandbreite	500 Hz
Stromversorgung	Bei der Verwendung von Strom
Macht	≤ 6 W
Betriebstemperatur	-40°C bis +70°C
Lagertemperatur	-55°C bis +85°C
Vibrationen	20 bis 2000 Hz, 0,06 g2/Hz
Wirkung	30 g, 11 ms
Baud-Rate	921600 ((Anpassbar) bps
Ausgangsmodus	RS-422
Verbindungsstück	J30J-15TJL/(Anpassbar)
Gesamtabmessungen	50 mm50 mm32
Abmessungen der Anlage	43 mm*43 mm

Produktübersicht

Dieses Produkt ist ein Trägheitswinkelfrequenzsensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelfrequenz des Trägers entlang der sensiblen Achse des Produkts verwendet wird.Die Winkelfrequenz-Sensorenheit des Produkts ist ein Glasfaserring, wird eine digitale Schlusskreislauf-Erkennungsanlage verwendet, um den optischen Wegunterschied der durch die äußere physikalische Winkelgeschwindigkeit verursachten Ausbreitung von Licht im Uhrzeigersinn und gegen den Uhrzeigersinn zu extrahieren,mit einer Breite von mehr als 20 mm,, und in der Zwischenzeit wird ein Spannungssignal, das aus einem optischen Wegdifferenzsignal umgewandelt wurde, einem geschlossenen Kreislauf-Feedback und einer Steuerung unterzogen, so dass die Modulation und Demodulation des Signals realisiert werden,und der Zweck der Winkelgeschwindigkeitssignalerkennung erreicht ist.

Funktionalität

Dieses Produkt besteht aus einer optischen Winkelgeschwindigkeitssensor-Einheit und einer Signaldetektionseinheit und liefert ein-Achsen-Winkel-Inkrement-Informationen und Innentemperaturinformationen.

Anwendungen

Die Produkte eignen sich hauptsächlich für Anwendungen wie mittlere Präzision, Trägheitsnavigationssysteme, Positionierungs- und Orientierungssysteme und Servo-Stabilisierungssysteme.

Komponenten

Komponenten des optischen Weges
Schaltkreisplatte für Erkennungs- und Steuersignale
mit einer Breite von nicht mehr als 40 mm

Abmessungen

Gesamtmaß (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)
Anlageabmessung (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4

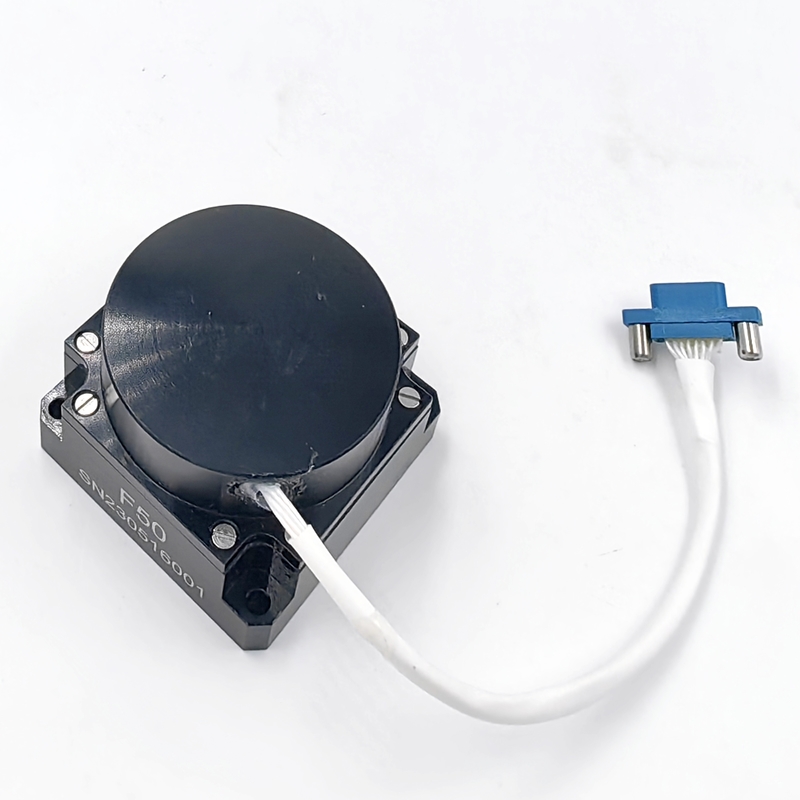

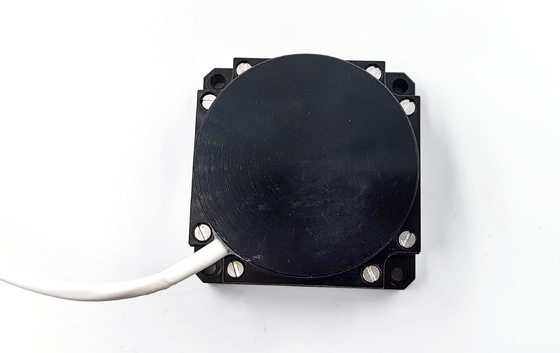

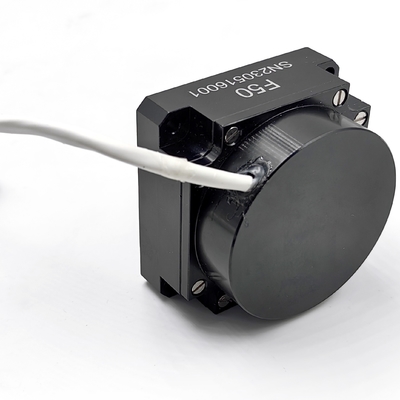

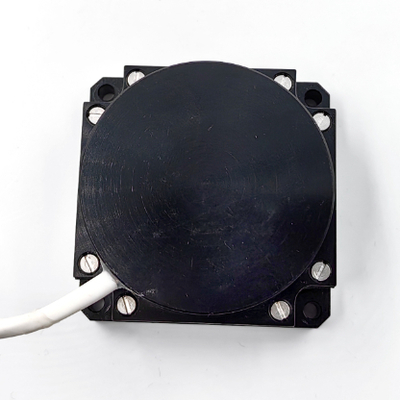

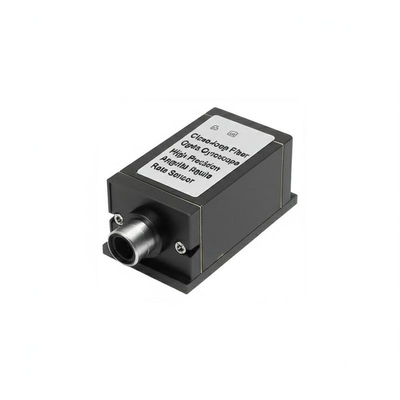

Produktbild

Elektrische Schnittstelle

Nummer des Kernpunktes	Definition	Kommentar
1	+5V	Stromversorgungseingang
2	GND	Kraftbefestigung
3	- Ich weiß.	Vorbehaltlich
4	RXD+	Sortierung und Korrektur mit Girodifferential
5	TXD+	Gyros RS422 Ausgang positiv
6	+5V	Stromversorgungseingang
7	GND	Kraftbefestigung
8	RXD-	Gyrodifferential-Gate negativ
9	TXD-	Gyros RS422 Ausgang negativ
