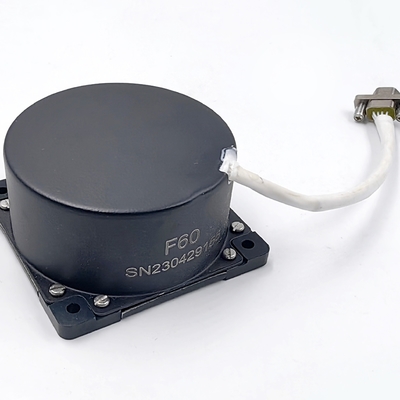

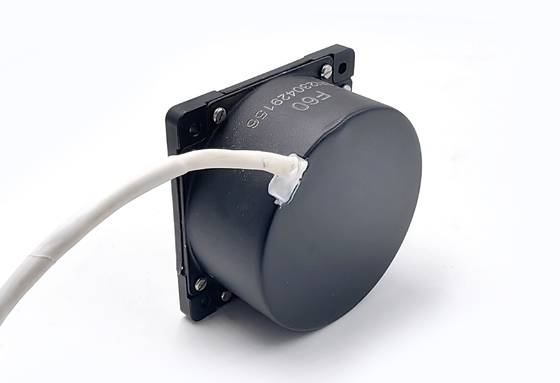

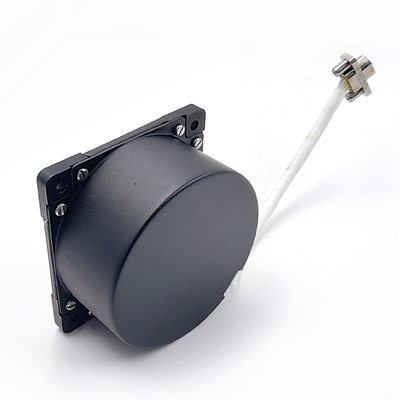

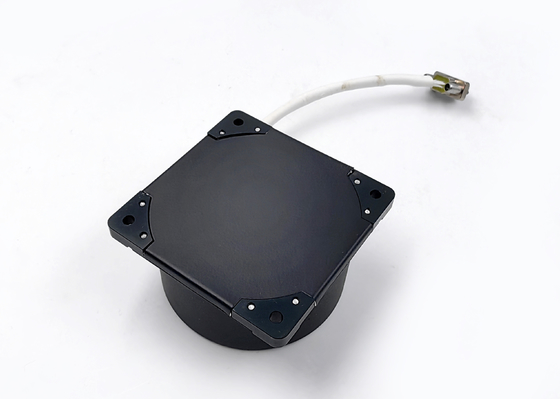

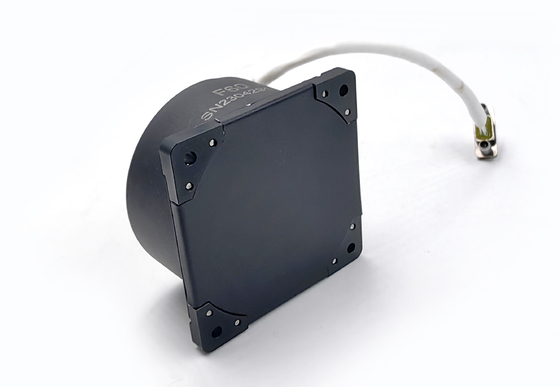

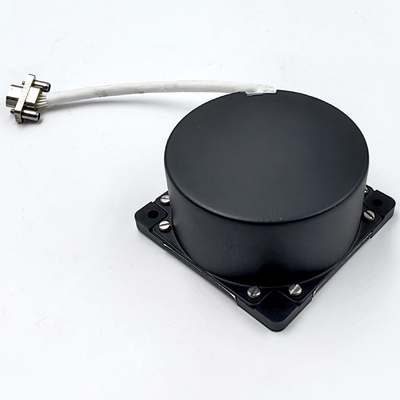

Kleingröße Glasfaser-Gyroskop mit Schließschleife Null Bias Stabilität 0,2 ~ 0,8°/

Markenbezeichnung:	Firepower
Model Number:	F60A
MOQ:	1 PCS
Preis:	US$2,500.00-3,500.00
Zahlungsbedingungen:	L/C, T/T
Versorgungsfähigkeit:	500 Stück pro Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

Shenzhen, China

Zertifizierung:

Messung von RNG:

Der Wert der in Absatz 1 Buchstabe b genannten Verbrennungsmengen ist zu messen.

Null-Bias-Stabilität:

≤ 0,05°/h, 10 Sekunden

Zero-Bias-Wiederholbarkeit:

≤ 0,05°/h

Random-Walk-Koeffizient:

≤ 0,006o/√h

Nichtlinearität des Skalierungsfaktors:

≤50ppm

Wiederholbarkeit durch Skalierungsfaktor:

≤50ppm

Skalafaktorasymmetrie:

≤50ppm

Startzeit:

≤ 1 s

Bandbreite:

500Hz

Stromversorgung:

Bei der Verwendung von Strom

Macht:

≤6W

Betriebstemperatur:

-40°C bis +70°C

Speichertemperatur:

-55~+85 °C

Vibrationen:

20 bis 2000 Hz, 0,06 g2/Hz

Auswirkung:

30 g, 11 ms

Baud-Rate:

921600 ((Anpassbar) bps

Ausgangsmodus:

RS-422

Verbindungsstück:

J30J-15TJL/(Anpassbar)

Gesamtabmessungen:

60 mm*60 mm*32 mm

Installationsmaße:

52 mm*52 mm

Verpackung Informationen:

Schwamm und Schachtel

Versorgungsmaterial-Fähigkeit:

500 Stück pro Monat

Hervorheben:

Kleine Glasfaser-Gyroskop

Glasfaser-Gyroskop mit enger Schleife

Produkt-Beschreibung

Grundlegende Informationen.

Modell Nr.

F60

Messung der Schachtmengen

Einzigartig

Genauigkeitsgrad

≤ 0,05°/H

IP-Bewertung

IP67

Zertifizierung

CE-Nummern

Individualisiert

Nichtlineare Skalierungsfaktor

< 50 ppm (1 Sigma)

Skalafaktorasymmetrie

< 50 ppm

Wiederholbarkeit der Skalierungsfaktoren

< 50 ppm

Dynamischer Bereich

300 °C;/S

Null-Vorurteilsstabilität

< 0,05 Grad/H (1 Sigma)

Bandbreite

> 200 Hz

Transportpaket

Schwamm und Kiste

Spezifikation

70 mm × 70 mm × 32 mm

HS-Code

9031809090

Produktionskapazität

500/Monat

Beschreibung des Produkts

Einfachachsenoptischer Sagnac-Effekt Gyrolinertialer Winkelgeschwindigkeit Nebel-Gyroskop

Dieses Dokument legt die Anforderungen und Methoden für die Verwendung und Wartung des Glasfasergyroskops FOG-60 fest.
Einführung des Produktes
1 Funktionsprinzip, Funktion und Anwendungsbereich des Produkts
1.1 Funktionsweise Dieses Produkt ist ein Trägheitswinkelfrequenzsensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelfrequenz des Trägers entlang der empfindlichen Achse des Produkts verwendet wird.Die Winkelfrequenzmessungseinheit des Produkts ist ein Glasfaserring, und eine digitale Schlusskreislaufdetektionsschaltung wird verwendet, um den optischen Wegunterschied von Licht, das sich im Uhrzeigersinn und gegen den Uhrzeigersinn ausbreitet und durch die äußere physikalische Winkelgeschwindigkeit verursacht wird, zu extrahieren,mit einer Breite von mehr als 20 mm,Gleichzeitig, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Funktion Dieses Produkt besteht aus einer optischen Winkelgeschwindigkeitsmessgerät und einer Signaldetektionseinheit, die eine einsachsige Winkelsteigerungsinformation und interne Temperaturinformationen liefert.
1.3 Anwendungsbereich Die Produkte eignen sich hauptsächlich für Anwendungen wie mittlere Präzision, Trägheitsnavigationssysteme, Positionierungs- und Orientierungssysteme und Servo-Stabilisierungssysteme.
2 Zusammensetzung Die Hauptelemente des Produkts sind wie folgt: a) Die optische Bahneinheit besteht aus einer SLD-Lichtquelle, einer optischen Faser, einem integrierten optischen Phasenmodulator, einemmit einer Leistung von mehr als 10 Watt, jedoch nicht mehr als 15 Watt,b) Die Schaltungseinheit besteht aus einer Lichtquelle Antriebsschaltung und einer Erkennungs- und Steuersignalplatte; c) Gyroskop-Strukturelemente.
3 Aussehen und Installationsgröße Gesamtgröße (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × W × H); Installationsgröße (mm): (50 ± 0,1) × (50 ± 0,1) (L × W), Φ3,2 mm × 4,
Wie in Abbildung 1 gezeigt.

Single Axis Optical Sagnac Effect Gyroinertial Angular Rate Fog Gyroscope

Single Axis Optical Sagnac Effect Gyroinertial Angular Rate Fog Gyroscope

Hauptleistung
Parameter Siehe die wichtigsten Leistungsparameter des Produkts.
Tabelle 1 Haupteigenschaftsparameter

Seriennummer	Prüfobjekt	Einheit	Technische Anforderungen
1	Gesamtabmessungen	mm	60 × 60 × 31
2	Startzeit	s	5
3	Null Verzerrungsstabilität (10 Sekunden Glättung, 1σ)	o/h	≤ 01
4	Wiederholbarkeit ohne Verzerrung	o/h	≤ 01
5	Zufälliger Gangkoeffizient	o/h1 / 2	≤ 001
6	Nichtlinearität der Skalafaktoren	ppm	≤ 50
7	Wiederholbarkeit durch Skalierungsfaktor	ppm	≤ 50
8	Betriebstemperatur	oC	-40 ~ +700
9	Lagertemperatur	oC	-50 ~ +70
10	Dynamischer Bereich	(°) /s	± 1000
11	Versorgungsspannung	V	+5
12	Energieverbrauch im Gleichzustand	W	< 4

Leistungsanforderungen

Seriennummer	Name	Anfrage
1	Genauigkeit der Stromversorgung	± 5%
2	Leistungswelle (Vpp)	20 mV
3	Versorgungsstrom	> 1,5 A

Schnittstelle für elektrische Verbindungen

Nummer des Kernpunktes	Definition	Kommentar
1	+5V	Stromversorgungseingang
2	GND	Kraftbefestigung
3	- Ich weiß nicht.	Vorbehaltlich
4	RXD+	Sortierung und Korrektur mit Girodifferential
5	TXD+	Gyros RS422 Ausgang positiv
6	+5V	Stromversorgungseingang
7	GND	Kraftbefestigung
8	RXD-	Gyrodifferential-Gate negativ
9	TXD-	Gyros RS422 Ausgang negativ
