Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu messen.
Stabilität bei Nullverschiedenheit:
≤0,3°/h
Zero-Bias-Wiederholbarkeit:
≤0,3°/h
Nichtlinearität des Skalierungsfaktors:
≤50ppm
Bandbreite:
≥ 200 Hz
Null Verzerrungsempfindlichkeit:
≤ 0,07°/h/g
Verpackung Informationen:
sponge+box
Versorgungsmaterial-Fähigkeit:
500/Monat
Hervorheben:
Hochleistungsfaseroptisches Gyroskop
,
Faser-Optikgyroskop der breiten Palette
,
Dreiachsiger integrierter Winkelfrequenzsensor
Produkt-Beschreibung
Beschreibung des Produkts

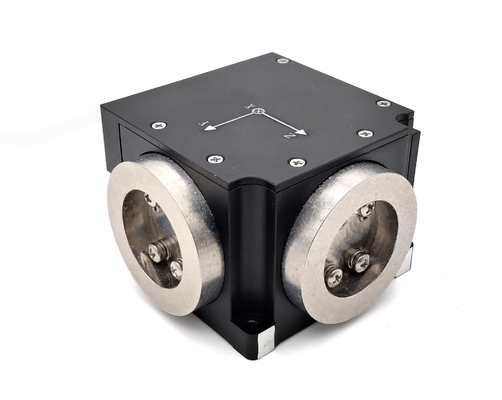

3OG-40Mist ein Trägheitswinkelfrequenzsensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelgeschwindigkeit des Trägers entlang der empfindlichen Achse des Produkts verwendet wird.Eine Winkelgeschwindigkeitssensor-Einheit des Produkts ist ein Glasfaserring, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, und in der Zwischenzeit wird ein Spannungssignal, das aus einem optischen Wegdifferenzsignal umgewandelt wurde, einem geschlossenen Kreislauf-Feedback und einer Steuerung unterzogen, so dass die Modulation und Demodulation des Signals realisiert werden,und der Zweck der hochpräzisen Winkelgeschwindigkeitssignalerkennung erreicht wird
Details Bilder
Technischer Parameter
Serien Zahl
Prüfobjekt
Einheit
3OG-40
3OG-40M
3OG-56
1
Gesamtabmessungen
mm
71.5 × 71.5 × 45
2
Startzeit
S
3
3
3
3
Nullposition
(°) /h
≤ 1
≤ 1
≤ 1
4
Nullverzerrungsstabilität bei Raumtemperatur (konstante Temperatur)
(°) /h
≤ 0,08 (< 10 Sekunden)
≤ 0,3 (< 10 Sekunden)
≤ 1 (< 10 Sekunden)
6
Wiederholbarkeit ohne Verzerrung
(°) /h
≤ 008
≤ 03
≤ 1
7
Null Verzerrungsempfindlichkeit
(°) /h/g
≤ 005
≤ 007
≤ 01
8
Zufälliger Spaziergang Koeffizient
(') /h1/2
≤ 001
≤ 001
≤ 005
9
Nichtlinearität der Skalafaktoren
ppm
≤ 20
≤ 50
≤ 100
10
Skalafaktorasymmetrie
ppm
≤ 10
≤ 30
≤ 50
11
Wiederholbarkeit durch Skalierungsfaktor
ppm
≤ 20
≤ 50
≤ 100
12
Grenzwerte
(°) /h
≤ 005
≤ 005
≤ 008
13
Entschließung
(°) /h
≤ 005
≤ 005
≤ 005
14
Bandbreite
Hz
≥ 200
≥ 200
≥ 200
15
Betriebstemperatur
°C
-45+70
-45+70
-45+70
16
Lagertemperatur
°C
-55 ¢ + 80
-55 ¢ + 80
-55 ¢ + 80
17
Dynamischer Bereich
(°) /s
Der Wert der Verbrennungsmenge ist zu messen.
Der Wert der Verbrennungsmenge ist zu messen.
Der Wert der in Anhang I Nummern 1 und 2 genannten Prüfungen ist zu messen.
