| Markenbezeichnung: | Firepower |
| Model Number: | INS500D |
| MOQ: | 1 |
| Preis: | Verhandlungsfähig |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 500/Monat |

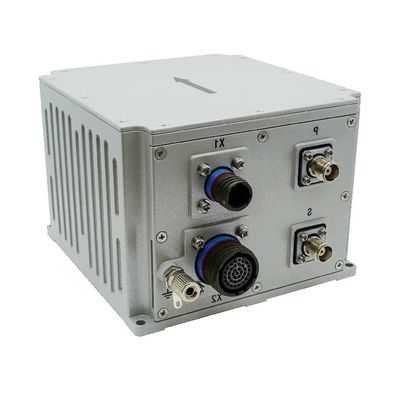

Das integrierte Glasfasernavigationssystem INS500D ist eine leistungsstarke Lösung, die ein Glasfaser-Gyroskop, ein Beschleunigungsmesser,und ein hochwertiger GNSS-Empfänger für eine außergewöhnliche KosteneffizienzMit Hilfe von Multi-Sensor-Fusion und fortschrittlichen Navigationsalgorithmen liefert es präzise Einstellungs-, Kurs- und Positionsmessungen.Konzipiert zur Erfüllung der anspruchsvollen Anforderungen mobiler Messsysteme mit mittlerer bis hoher Präzision und großer UAV-Anwendungen, sorgt der INS500D für eine zuverlässige und genaue Navigation in komplexen Umgebungen.
Das System verfügt über einen Trägheits-/Satellitennavigationsmodus und einen reinen Trägheitsmodus.
Im Trägheits-/Satelliten-Integrationsnavigationsmodus können die vom GNSS-Empfänger empfangenen Satellitenstandortinformationen für die integrierte Navigation verwendet werden, und die Abstand, Roll, Kurs, Position,Geschwindigkeit, Zeit und andere Informationen des Trägers können ausgegeben werden; nach Verlust des Signals werden die durch Trägheit berechnete Position, Geschwindigkeit und Haltung ausgegeben,mit einer Breite von mehr als 20 mm,, ist die Kurssicherungsfunktion in kurzer Zeit verfügbar und die Messhöhe-Positionierungsgenauigkeit in kurzer Zeit verfügbar.Nachbearbeitungsinformationen können für die Nachbearbeitungsoftware ausgeführt werden, um sie zu verarbeiten.
Nachdem der reine Trägheitsmodus gestartet wurde (d. h. GPS-Fusion wurde nach dem Einschalten noch nie durchgeführt, und wenn sie nach dem Einschalten wieder verriegelt wird, gehört sie zum integrierten Navigationsmodus),Es hat eine genaue Einstellungsmessfunktion, kann die Steigung und die Rollrichtung ausgeben, und der reine Trägheitsmodus kann den Norden statisch finden.
| Parameter | Technische Indikatoren | |
|
Positionsgenauigkeit |
Einzelpunkt (RMS) | 1.2m |
| RTK (RMS) | 2 cm + 1 ppm | |
|
Schließverlustgenauigkeit (CEP) |
10,8 nm/h 2 ‰ D, wobei D die zurückgelegte Strecke ist (optional, DVL- oder Kilometerkombination) |
|
|
Position (RMS) |
Selbst-Nord-Suche nach Genauigkeit |
0.1 ° × sec (Lati), 10 min Ausrichtung der stationären Basis; wobei Lati die Breite angibt. |
| Schließverlust-Haltgenauigkeit | 0.1°/h | |
|
Haltung (RMS) |
GNSS ist gültig | 00,02° |
| Schließverlust-Haltgenauigkeit | 00,05°/h | |
| Horizontale Geschwindigkeitsgenauigkeit (RMS) | Einzelpunkt L1/L2 | 0.1m/s |
| GNSS ist ungültig | 2 m/s/h | |
| Frequenz der Navigationsdaten | 200 Hz | |
|
Gyroskop |
Reichweite | 400°/s |
| Null Verzerrungsstabilität | 0.3°/h | |
| Nichtlinearität der Skalafaktoren |
50 ppm |
|
| Winkler-Zufallswanderung | 00,02°/ √hr | |
|
Beschleunigungsmesser |
Reichweite | 16 g |
| Null Verzerrungsstabilität | 50ug5 | |
| Nichtlinearität der Skalafaktoren |
100 ppm |
|
| Geschwindigkeit zufälliger Gang | 0.01m/s/ √hr | |
|
Physikalische Abmessungen und elektrische Eigenschaften |
Gesamtabmessungen | 138.5 mm × 136,5 mm × 102 mm |
| Gewicht | 2.0 kg (ohne Kabel) | |
| Eingangsspannung | 12 ̊36VDC | |
| Stromverbrauch | < 24 W (Standstillstand) | |
| Aufbewahren | 16G | |
|
Umweltindikatoren |
Betriebstemperatur | -40°C bis +60°C |
| Lagertemperatur | -45°C bis +70°C | |
| Zufällige Vibrationen | 60,06 g, 20 Hz bis 2000 Hz | |
| MTBF | 3000 Uhr | |
|
Schnittstellenmerkmale |
PPS, EVENT, RS232, RS422, CAN (optional) | |
| 100 m Netzanschluss | ||
| Antennenanschluss (TNC) | ||
| Schnittstelle des Radgeschwindigkeitssensors | ||
Zeichnung
