Faseroptikkreiselkompaß
Created with Pixso.

Langlebigkeit 3-Achsen-FOG ohne bewegliche Teile Null Bias Stabilität ≤ 0,1°/h 10s Glättung

Langlebigkeit 3-Achsen-FOG ohne bewegliche Teile Null Bias Stabilität ≤ 0,1°/h 10s Glättung

Markenbezeichnung: Firepower
Modellnummer: 3OG-40
MOQ: 1
Preis: Verhandlungsfähig
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 500/month
Einzelheiten
Place of Origin:
China
Zertifizierung:
CE
Measuring range:
-500~+500°/s
Zero bias stability:
≤0.1°/h (10s smoothing)
Random walk coefficient:
≤0.01°/√h
Bandwidth:
≥200Hz
Resolution:
≤0.05°/h
Zero bias repeatability:
≤0.1°/h
Zero position:
≤1°/h
Start time:
3s
Scale factor asymmetry:
≤10ppm
Scale factor repeatability:
≤20ppm
Packaging Details:
sponge and carton
Supply Ability:
500/month
Hervorheben:

Nullverzerrungsstabilität 3-Achsen-FOG

,

10 Sekunden Glättung 3-Achsen FOG

,

Langlebigkeit 3-Achsen FOG

Produktbeschreibung

1. Produktübersicht

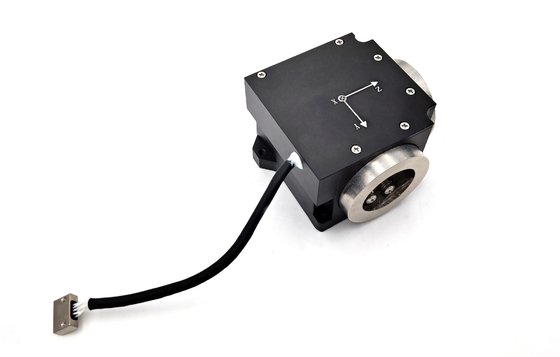

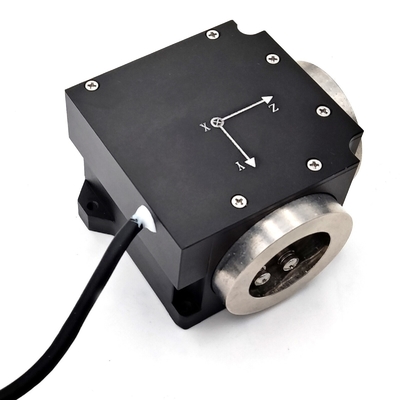

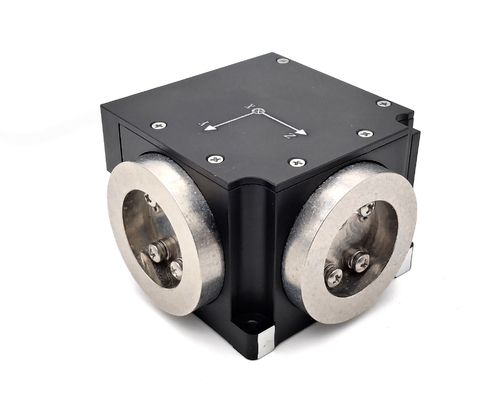

Das dreiachsige integrierte Glasfasergyroskop (FOG, Fiber Optic Gyroscope) ist ein hochpräziser Winkelgeschwindigkeitssensor, der auf dem Prinzip der optischen Interferenz basiert.Es erkennt die Winkelgeschwindigkeit, indem es den Sagnac-Effekt misst, der entsteht, wenn sich Licht entlang des Glasfaserringes ausbreitet und präzise Haltungsinformationen ausgibtIm Vergleich zu herkömmlichen mechanischen Gyroskopen hat der FOG die Vorteile, reibungslos, langlebig, hochpräzise und stoßfest zu sein.Damit ist es eine zentrale Komponente in modernen Trägheitsnavigations- und Haltungsmesssystemen.
Das integrierte dreiachsige Design bedeutet, dass das Gyroskop die Winkelgeschwindigkeit in X-, Y- und Z-Richtungen gleichzeitig messen kann.Vereinfachung der Systemintegration und Verbesserung der Haltungsgenauigkeit, die in der Luft- und Raumfahrt, Navigation, Robotik, Präzisionsmessung und anderen Bereichen weit verbreitet ist.



2. Parameter

Seriennummer Prüfobjekt Einheit Technische Anforderungen
1 Gesamtabmessungen mm 71.5 × 71.5 × 45
2 Startzeit s 3
3 Nullposition (°) /h ≤ 1
4 Nullverzerrungsstabilität bei Raumtemperatur (konstante Temperatur) (°) /h

≤ 0,1 (10 Sekunden Glättung)

≤ 0,05 (100 Sekunden Glättung)

5

Stabilität bei Temperaturänderungen bei Nullverzerrung

(1 °C/min variable Temperatur, 100 s glatt)

(°) /h ≤ 05
6 Wiederholbarkeit ohne Verzerrung (°) /h ≤ 01
7 Null Verzerrungsempfindlichkeit (°) /h/g ≤ 005
8 Zufälliger Gangkoeffizient (o) /h1/2 ≤ 001
9 Nichtlinearität der Skalafaktoren ppm ≤ 20
10 Skalafaktorasymmetrie ppm ≤ 10
11 Wiederholbarkeit durch Skalierungsfaktor ppm ≤ 20
12 Grenzwerte (°) /h ≤ 005
13 Entschließung (°) /h ≤ 005
14 Bandbreite Hz ≥ 200
15 Betriebstemperatur °C -45+70
16 Lagertemperatur °C -55 ¢ + 80
17 Dynamischer Bereich (°) /s ± 500
18 Versorgungsspannung V +5
19 Energieverbrauch im Gleichzustand W ≤ 4
20 Volltemperatur-Steady-State-Stromverbrauch W ≤ 8
21 Starten Sie den Sofortstrom Eine < 2
