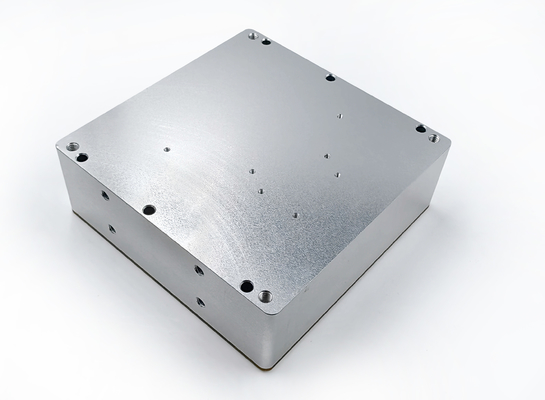

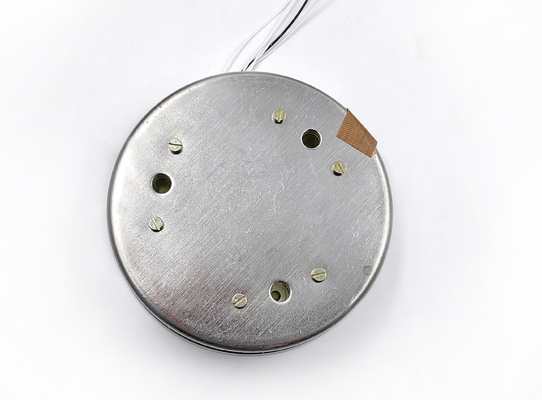

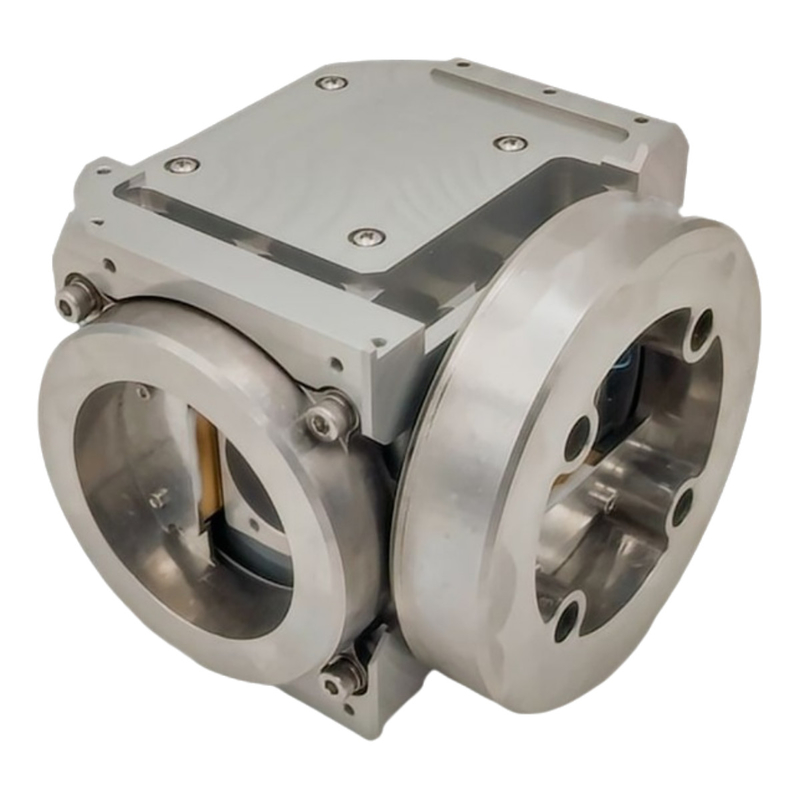

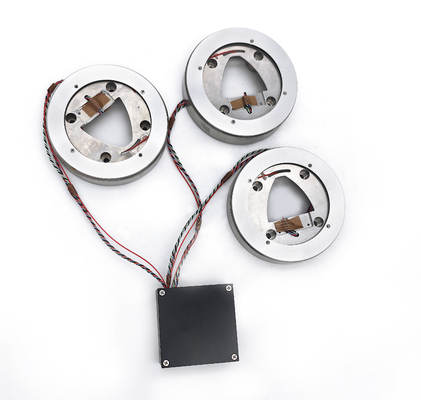

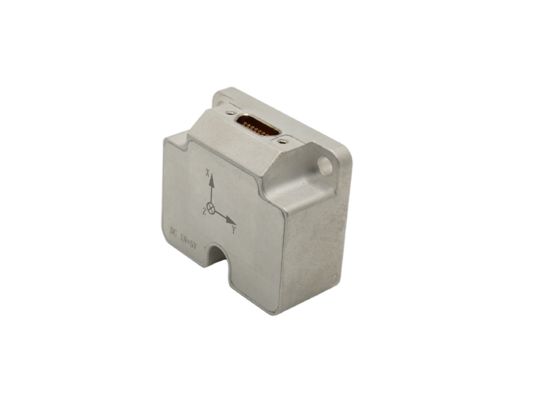

Antimistörungsträger, dreiachsiger integrierter FOG-Sensor mit kompakter Struktur

Markenbezeichnung:	Firepower
Modellnummer:	3OG-100
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/month

Einzelheiten

Produktbeschreibung

Einzelheiten

Place of Origin:

China

Zertifizierung:

Measuring range:

-500~+500°/s

Zero bias stability:

≤0.006°/h (10s smoothing)

Random walk coefficient:

≤0.0002°/√h

Bandwidth:

≥200Hz

Resolution:

≤0.002°/h

Zero bias repeatability:

≤0.002°/h

Scale factor asymmetry:

≤2ppm

Threshold:

≤0.002°/h

Working temperature:

-45~+70℃

Storage temperature:

-55~+80℃

Packaging Details:

sponge and carton

Supply Ability:

500/month

Hervorheben:

Drei-Achsen integrierter FOG-Sensor

Sensor für die Verringerung von Störungen durch FOG

Kompakte Struktur FOG-Sensor

Produktbeschreibung

1. Produktübersicht
Das dreiachsige integrierte Glasfasergyroskop (FOG, Fiber Optic Gyroscope) ist ein hochpräziser Winkelgeschwindigkeitssensor, der auf dem Prinzip der optischen Interferenz basiert.Es erkennt die Winkelgeschwindigkeit, indem es den Sagnac-Effekt misst, der entsteht, wenn sich Licht entlang des Glasfaserringes ausbreitet und präzise Haltungsinformationen ausgibtIm Vergleich zu herkömmlichen mechanischen Gyroskopen hat der FOG die Vorteile, reibungslos, langlebig, hochpräzise und stoßfest zu sein.Damit ist es eine zentrale Komponente in modernen Trägheitsnavigations- und Haltungsmesssystemen.
Das integrierte dreiachsige Design bedeutet, dass das Gyroskop die Winkelgeschwindigkeit in X-, Y- und Z-Richtungen gleichzeitig messen kann.Vereinfachung der Systemintegration und Verbesserung der Haltungsgenauigkeit, die in der Luft- und Raumfahrt, Navigation, Robotik, Präzisionsmessung und anderen Bereichen weit verbreitet ist.

2Struktur Zusammensetzung
Der Glasfaser-Gyrokernsensor ist der Kernbestandteil des Glasfaser-Gyroskops, der für die Messung der Winkelgeschwindigkeit auf der Grundlage des Sagnac-Effekts verantwortlich ist.das Signalverarbeitungs- und Steuerungsmodul moduliert, demoduliert, verstärkt und digitalisiert die optischen Signale und liefert hochpräzise Winkelgeschwindigkeitsdaten.

3. Parameter

Seriennummer	Prüfobjekt	Einheit	Technische Anforderungen
1	Startzeit	s	3
2	Nullposition	(°) /h	≤ 03
3	Nullverzerrungsstabilität bei Raumtemperatur (konstante Temperatur)	(°) /h	≤ 0,006 (10 Sekunden Glättung) ≤ 0,002 (100s Glättung)
4	Stabilität bei Temperaturänderungen bei Nullverzerrung (1 °C/min variable Temperatur, 100 s glatt)	(°) /h	≤ 0008
5	Wiederholbarkeit ohne Verzerrung	(°) /h	≤ 0002
6	Null Verzerrungsempfindlichkeit	(°) /h/g	≤ 0003
7	Zufälliger Gangkoeffizient	(o) /h1/2	≤ 00002
8	Nichtlinearität der Skalafaktoren	ppm	≤ 5
9	Skalafaktorasymmetrie	ppm	≤ 2
10	Wiederholbarkeit durch Skalierungsfaktor	ppm	≤ 5
11	Grenzwerte	(°) /h	≤ 0002
12	Entschließung	(°) /h	≤ 0002
13	Bandbreite	Hz	≥ 200
14	Betriebstemperatur	°C	-45+70
15	Lagertemperatur	°C	-55 ¢ + 80
16	Dynamischer Bereich	(°) /s	± 300
17	Versorgungsspannung	V	+5
18	Leistungsaufwand bei Normaltemperatur im Gleichzustand	W	≤ 4.5
19	Volltemperatur-Steady-State-Stromverbrauch	W	≤ 8
20	Starten Sie den Sofortstrom	Eine	< 2

4. Produktionsumgebungen

Antimistörungsträger, dreiachsiger integrierter FOG-Sensor mit kompakter Struktur 0

Antimistörungsträger, dreiachsiger integrierter FOG-Sensor mit kompakter Struktur 2

Antimistörungsträger, dreiachsiger integrierter FOG-Sensor mit kompakter Struktur 4
