Einzelheiten zu den Produkten

Haus Produits

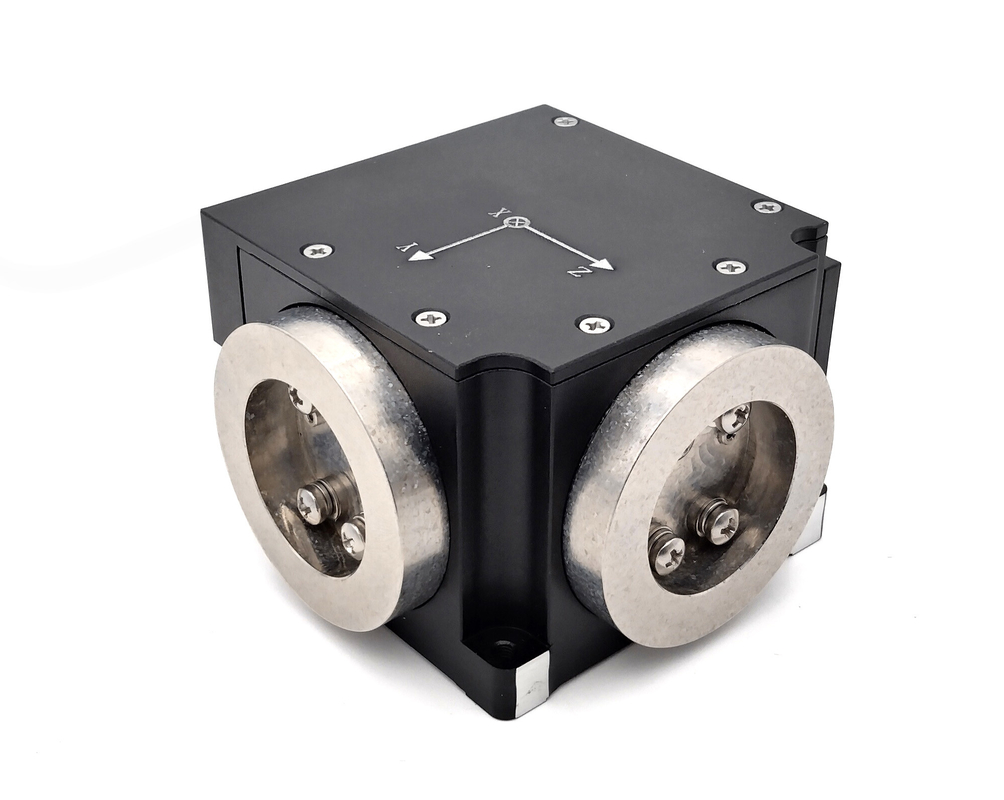

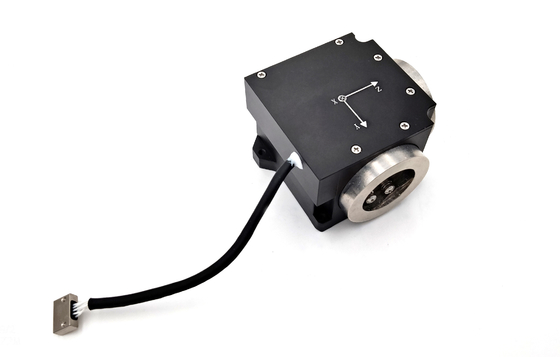

Digitale dreiachsige integrierte Glasfaser-Gyros für UGV-Navigation

Markenbezeichnung:	FIREPOWER
Modellnummer:	HG4930C
MOQ:	1
Preis:	7000$
Zahlungsbedingungen:	L/C,T/T,Western Union
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Messbereich:

±500°/s

Stabilität bei Nullverschiedenheit:

0.3°/h

Zero-Bias-Wiederholbarkeit:

0.3°/h

Nichtlinearität des Skalierungsfaktors:

≤50ppm

Bandbreite:

≥ 200 Hz

Null Verzerrungsempfindlichkeit:

≤ 0,07°/h/g

Verpackung Informationen:

sponge+box

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

UGV-Navigations-Gyros mit Glasfaser

Dreiachsige Glasfaser-Gyros

Glasfaser-Gyros mit geschlossenem Kreislauf

Produktbeschreibung

Beschreibung des Produkts

TG-40Mist ein Trägheitswinkelfrequenzsensor, der auf dem optischen Sagnac-Effekt basiert und zur Messung der Winkelgeschwindigkeit des Trägers entlang der empfindlichen Achse des Produkts verwendet wird.Eine Winkelgeschwindigkeitssensor-Einheit des Produkts ist ein Glasfaserring, a digital closed-loop detection circuit is adopted to extract the optical path difference of clockwise and counterclockwise propagation light caused by external physical angular velocity and sensed by the optical fiber ring, und in der Zwischenzeit wird ein Spannungssignal, das aus einem optischen Wegdifferenzsignal umgewandelt wurde, einem geschlossenen Kreislauf-Feedback und einer Steuerung unterzogen, so dass die Modulation und Demodulation des Signals realisiert werden,und der Zweck der hochpräzisen Winkelgeschwindigkeitssignalerkennung erreicht wird.Es besteht aus einer optischen Winkelgeschwindigkeitssensor-Einheit und einer Signaldetektionseinheit und liefert Informationen über die Winkelsteigerung und die innere Temperatur.sind hauptsächlich für Anwendungen wie mittlere und hochauflösende Trägheitsnavigationssysteme, Positionierungs- und Orientierungssysteme, Servo-Stabilisierungssysteme usw. geeignet.

Zusammensetzung

(a) Der Teil der Schaltkreisbox besteht aus einer mit Erbium bestärkten Lichtquelle aus Fasern, einem Signalerkennungs- und Steuerkreislauf, einer Faserkopplung und einem photoelektrischen Detektor;

b) Der Sensorzählerkopf besteht aus einer Glasfaserspule und einem Y-Wellenführer;

Aussehen und Anlagenabmessung

(a)Gesamtabmessungen

Gesamtgröße (mm):71.5 mm ± 0,1 mm * 71,5 mm ± 0,1 mm * 45,0 mm ± 0,1 mm (L * W * H, einschließlich Messkopf);

(b)Abmessungen der Anlage

Anlageabmessung (mm):58.5 mm ± 0,1 mm * 53,0 mm ± 0,1 mm * 52,5 mm ± 0,1 mm * 44,5 mm ± 0,1 mm; Lochposition 4 * Φ3.5

Gewicht

Gesamtgewicht der Ware 370 g ± 10 g.

Technische Parameter

Seriennummer	Prüfobjekt	Einheit	Technische Anforderungen
1	Beginnen.- Aufstehen. Zeit	s	3
2	Stabilität bei nullem Bias (10 Sekunden Glättung)	(°) /h	≤ 03
3	Wiederholbarkeit ohne Verzerrung	(°) /h	≤ 03
4	Zufälliger Gangkoeffizient	(o) /h1/2	≤ 001
5	Skalafaktor nicht-Linearität	ppm	≤ 50
6	Wiederholbarkeit durch Skalierungsfaktor	ppm	≤ 50
7	Betriebstemperatur	°C	-45 ~ +70
8	Lagertemperatur	°C	-55 ~ +80
9	Dynamischer Bereich	(°) /s	± 500
10	Versorgungsspannung	V	+5V
11	Steady-state-Stromverbrauch (vollständige Temperatur)	W	≤ 8

Zeichnung
