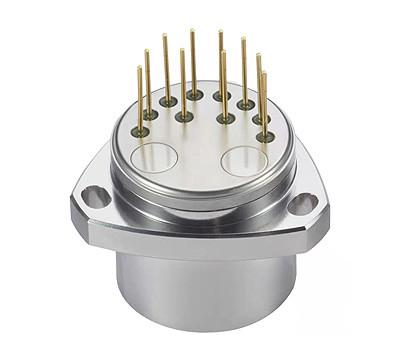

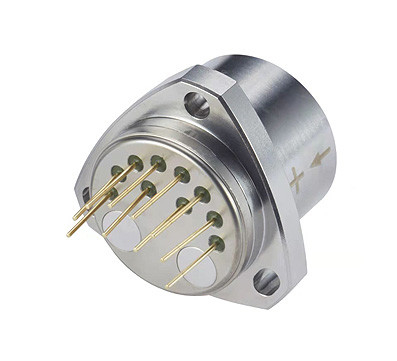

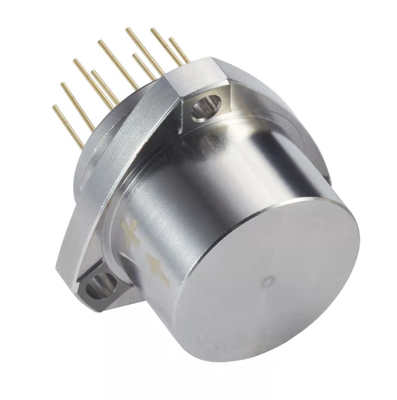

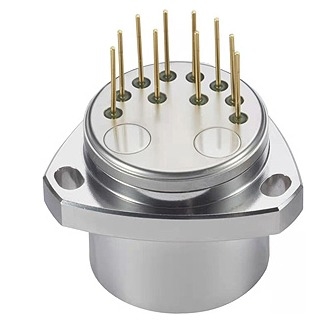

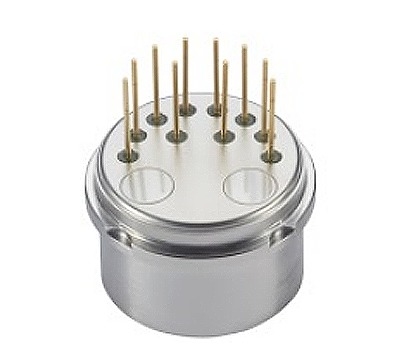

Navigationsgrad Quarz-Flexurbeschleuniger Vibrationssensor für Ölbohrungen

Seriennummer

Parameter

Die Angabe der Größenordnung ist in Anhang I zu finden.

Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt.

Die in Absatz 1 genannten Angaben sind zu beachten.

1

Reichweite

± 50 g,± 60 g,± 70 g

± 50 g,± 60 g,± 70 g

± 50 g,± 60 g,± 70 g

2

Grenzwerte

5 μg

5 μg

5 μg

3

Ausfallklasse K0/K1

≤ ± 3 mg

≤ ± 3 mg

≤ ± 5 mg

4

Skalierungsfaktor K1

10,0 bis 1,30 mA/g

10,0 bis 1,30 mA/g

10,0 bis 1,30 mA/g

5

Nichtlinearer Koeffizient K2 der Klasse II

≤ ± 10 μg/g2

≤ ± 15 μg/g2

≤ ± 20 μg/g2

6

0g 4 Stunden kurzfristige Stabilität

≤ 10 μg

≤ 10μg

≤10 μg

7

1g 4-stündige kurzfristige Stabilität

≤ 10 ppm

≤ 10 ppm

≤10 ppm

8

Verzerrung cUmfassende Wiederholbarkeit σK0

(1σ, 1 Monat)

≤ 10 μg

≤15μg

≤25 μg

9

SkalafaktorcumfassendWiederholbarkeit σ K1/K1 (1σ, 1 Monat)

≤ 10ppm

≤20 ppm

≤30 ppm

10

Nichtlinearer Koeffizientcumfassende Wiederholbarkeit

K2/K1 (1σ, 1 Monat)

≤ ± 10 μg/g2

≤ ±15 μg /g2

≤ ±20 μg /g2

11

Bias-Temperaturkoeffizient (durchschnittliche Volltemperatur)

≤ ± 10 μg /°C

≤ ±20 μg /°C

≤ ±30 μg /°C

12

Skalafaktor Temperatur
Koeffizient (durchschnittlich)
 Temperatur)

≤ ± 10 ppm /°C

≤ ± 30 ppm /°C

≤ ± 50 ppm /°C

13

Geräusch (840 Ω Probenahmwiderstand)

≤ 5mv

≤ 8,4 mv

≤ 8,4 mv

14

Natürliche Häufigkeit

400 bis 800 Hz

400 bis 800 Hz

400 bis 800 Hz

15

Bandbreite

800 bis 2500 Hz

800 bis 2500 Hz

800 bis 2500 Hz

16

Zufällige Vibrationen

6g ((20-2000Hz)

6g ((20-2000Hz)

6g ((20-2000Hz)

17

Wirkung

100 g,8ms,1/2sin

100 g,8ms,1/2sin

100 g,8ms,1/2sin

18

Betriebstemperaturbereich

-55°C bis +85°C

-55°C bis +85°C

-55°C bis +85°C

19

Speichertemperaturbereich

-60°C bis +120°C

-60°C bis +120°C

-60°C bis +120°C

20

Stromversorgung

± 12 ~ ± 15 V

± 12 ~ ± 15 V

± 12 ~ ± 15 V

21

Laufender Verbrauch

≤ ± 20mA

≤ ± 20mA

≤ ± 20mA

22

Temperatursensor

Option

Option

Option

23

Größe

F25.4x30 mm

F25.4x30 mm

F25.4x30 mm

24

Gewicht

≤ 80 g

≤ 80 g

≤ 80 g
