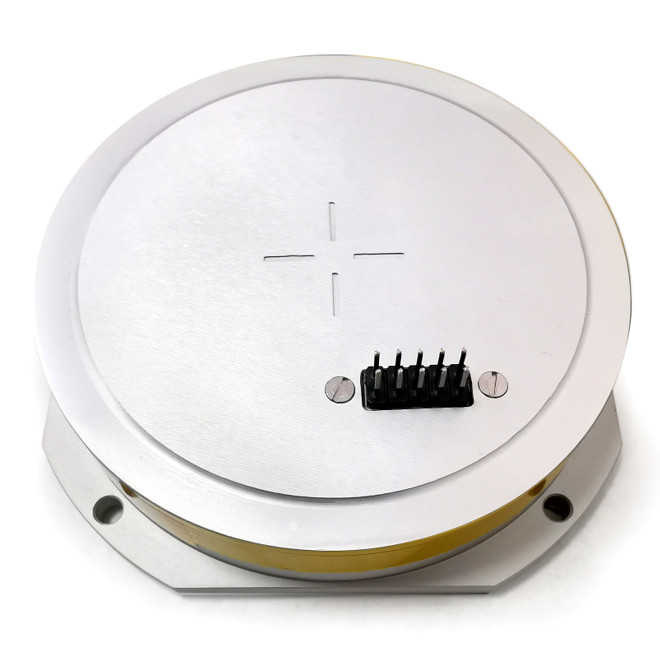

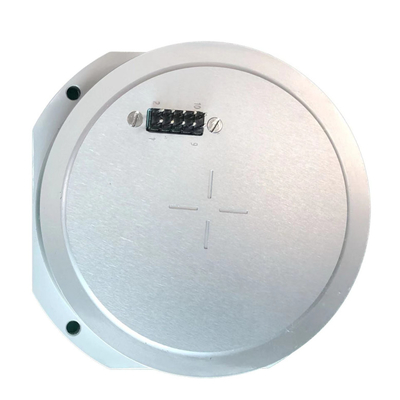

Kompaktes und leichtes Glasfaser-Gyroskop für die Optoelektronik VG910

Kompaktes und leichtes Faseroptik-Gyroskop für optoelektronische Pod VG910

• Produktbeschreibung

MFOG-910Das Mikro-Nano-Faseroptik-Gyroskop (im Folgenden als dieses Produkt bezeichnet) ist ein Drehratensensor, der Optik, Mechanik und Elektronik integriert. Es basiert auf dem Sagnac-Effekt, integriert eine Vielzahl von Mikro-Nano-Faserbauteilen und realisiert den Detektionsprozess durch Erfassen, Verarbeiten und Rückkoppeln der Phasendifferenz, die durch zwei Lichtstrahlen erzeugt wird, die sich in entgegengesetzte Richtungen ausbreiten.

Dieses Produkt besteht hauptsächlich aus optischen Pfadkomponenten, Schaltungskomponenten und Strukturkomponenten. Es zeichnet sich durch eine einfache Struktur, keine beweglichen Teile, keine Verschleißteile, schnelles Starten, geringe Größe, geringes Gewicht usw. aus. Und kann auf die Lageregelung und -messung des Trägers angewendet werden.

• Zusammensetzung


A) eine optische Pfadanordnung;

B) Detektions- und Steuersignalschaltungsplatine;

C) Faserringgerüst, Gehäuse und andere Strukturteile

• Produktparameter




  Seriennummer	Projekt	Leistungsindikatoren
  1	Bereich (°/s)	±240
  2	Skalierungsfaktor (mV/ o /s)	47±5
  3	Skalierungsfaktor-Nichtlinearität (ppm)	≤1000
  4	Nullpunkt-Stabilität (10s, 1σ, o /H)	≤0.8
  5	Nullpunkt-Wiederholbarkeit (1σ, o /H)	≤0.8
  6	3dB Bandbreite (Hz)	≥1000
  7	Zufallsbewegung ( o /√ H)	≤0.02
  8	Stromversorgung (V)	5+0.25 +12
  9	Stromverbrauch (W)	≤1.5
  10	Aufprall (g)	≥1500
  11	Beschleunigung (g)	≥70
  12	Lebensdauer (Jahre) (berechnete Bewertung)	≥15
  13	MTBF (Berechnete Bewertung)	≥100000
