temperaturkompensiertes des Achsenbeschleunigungsmessers 3 IMU 3 des Achsenkreiselkompasses 3 magnometer Achse

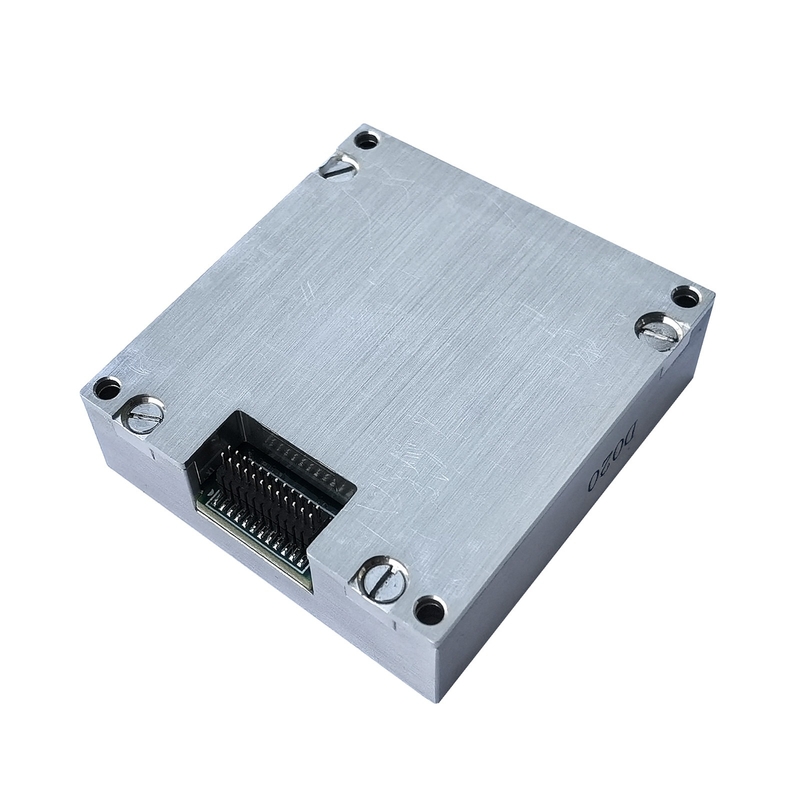

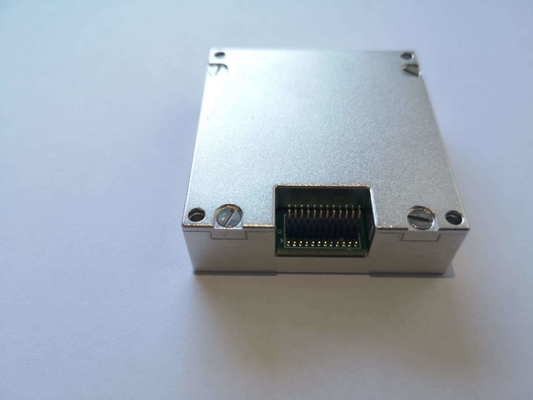

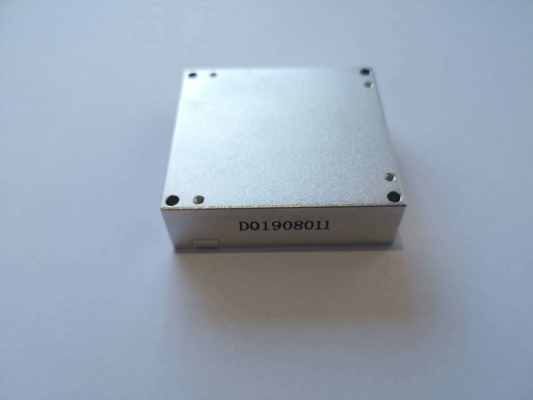

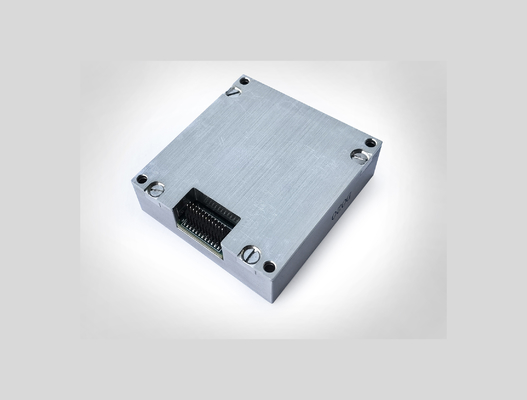

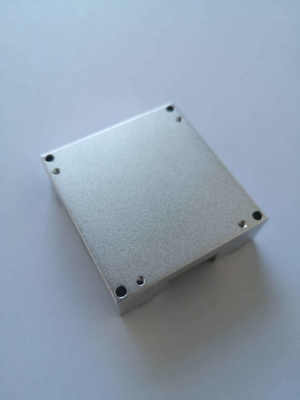

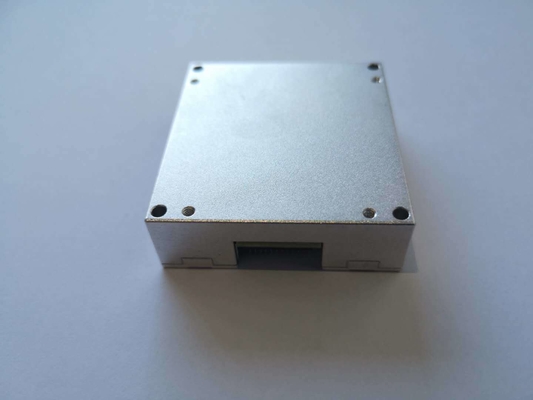

16488-C ist ein inländisches MEMS IMU, das verwendet wird, um ADIS16488 zu ersetzen. Die Produktpräzision ist besser als ADIS16488. Die Version ist optional, sind die Größe und der Auftritt genau die selben, und das Übertragungsprotokoll ist das selbe. Die Version ist optional, sind die Größe und der Auftritt genau die selben, und das Übertragungsprotokoll ist das selbe. Es ist bequemer für Benutzer zu ändern und versieht Benutzer mit Berufsproduktkundenbezogenheitsdienstleistungen.
| Parameter | Bedingungen | 16488-C | ADIS16488 | Einheit | |
| Kreiselkompaß | Dynamischer Messbereich | konfigurierbar | ±450 | ±480 | º/s |
| Schräge Instabilität | Allan | 3,5 | 5,1 | º/h | |
| Neigungsstabilität | 1s, Effektivwert | 30 | / | º/h | |
| Neigung in der vollen Temperaturspanne | -40℃~85℃, 10s, Effektivwert | 0,02 | / | º/s | |
| Irrfahrt | 1б | 0,25 | 0,26 | º/√h | |
| Neigungswiederholbarkeit | 1б | 35 | / | º/h | |
| Ertraggeräusche | Keine Entstörung, Effektivwert | 0,09 | 0,135 | º/s | |
| Normierungsfaktorwiederholbarkeit | 1б | 0,02 | 1,0 | % | |
| Normierungsfaktor Temperaturkoeffizient | -40℃~85℃, 1б | 5 | ±35 | ppm/°C | |
| Der Normierungsfaktor ist nichtlinear | FS=450º/s | 0,008 | 0,01 | %FS | |
| Bandbreite (- 3dB) | 330 | 330 | Hz | ||
| Beschleunigungsmesser | Dynamischer Messbereich | Konfigurierbar (maximale ±40) | ±20 | ±18 | g |
| Neigungsstabilität | Allan-Fehler | 0,005 | / | Magnesium | |
| Neigung in der vollen Temperaturspanne | -40℃~85℃, 10s, Effektivwert | 0,5 | 16 | Magnesium | |
| Irrfahrt | 1б | 0,01 | 0,029 | m/s/√h | |
| Schräge Instabilität | 1б | 0,16 | / | Magnesium | |
| Ertraggeräusche | Kein filterin, Effektivwert | 1 | / | Magnesium | |
| Normierungsfaktorwiederholbarkeit | 1б | 0,01 | 0,5 | % | |
| Normierungsfaktor ist nichtlinear | FS=10g | 0,002 | 0,1 | %FS | |
| Bandbreite (- 3dB) | 330 | 330 | Hz | ||
| Kreuzweise koppeln | 0,18 | / | % | ||
| Magnetometer | Dynamischer Messbereich | ±2.5 | ±2.5 | Gauß | |
| Die Empfindlichkeit | 0,1 | 0,1 | mgauss/LSB | ||
| Nichtlinearität | 0,5 | 0,5 | %FS | ||
| Barometer | Druckstrecke | 1100 | 1100 | mbar | |
| Empfindlichkeit | 6,1 × 10-7 | 6,1 × 10-7 | mbar/LSB | ||
| Gesamtfehler | 4,5 | 4,5 | mbar | ||
| Der relative Fehler | 2,5 | 2,5 | mbar | ||
| Nichtlinearität | 0,1 | 0,1 | %FS | ||
| Kommunikationsschnittstelle | 1 Möglichkeit SPI | Eingegebene Taktfrequenz | 15 | 15 | MHZ |
| 1 Möglichkeit UART | Baudrate | 230,4 | / | Kbps | |
| 1 Möglichkeit KANN | / | Kbps | |||
| Elektrische Eigenschaften | Spannung | DC | 3,3 (or5) ±10% | V | |
| Leistungsaufnahme | 0,6 | 1 | W | ||
| Kräuselungswelle | Pp. | 100 | Millivolt | ||
| Umwelt | Arbeitstemp. | dehnbar | 85 | ℃ | |
| Speicher Temp | 85 | ℃ | |||
| Erschütterung | 10~2000Hz, 6.06g | ||||
| Auswirkung | 5000g, 0.1ms | ||||
