Kompaktes und leichtes Trägheitssensor IMU Trägheitsnavigationssystem in UAVs

Markenbezeichnung:	Firepower
Modellnummer:	Glucose und andere Substanzen
MOQ:	1
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	500/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Produktbezeichnung:

IMU Gyro für UAVs

Kreisel Stabilität ohne Bias:

10 °/h (GJB, 10 s), 2,0 °/h (ALLAN)

Kreiselkompass-Strecke:

±500º/s

Beschleunigungsmesser Null Bias Atability:

0.5mg

Beschleunigungsmesser-Strecke:

± 16 g

Betriebstemperatur:

-40~+80℃

Vibrationen:

20 bis 2000 Hz

Bandbreite:

200HZ

Verpackung Informationen:

Schwamm + Schachtel

Versorgungsmaterial-Fähigkeit:

500/Monat

Hervorheben:

Kompakter Trägheitssensor der IMU

Inertialsensor für UAV-IMU

Niedriggewichts IMU Trägheitssensor

Produktbeschreibung

Kompaktes und leichtes Trägheitssensor IMU Trägheitsnavigationssystem in UAVs

Beschreibung des Produkts

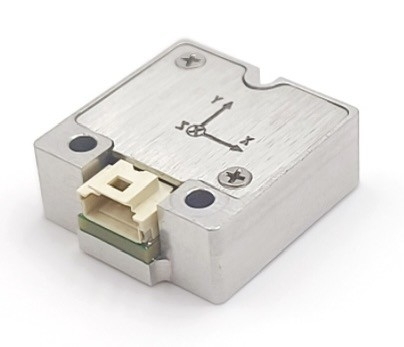

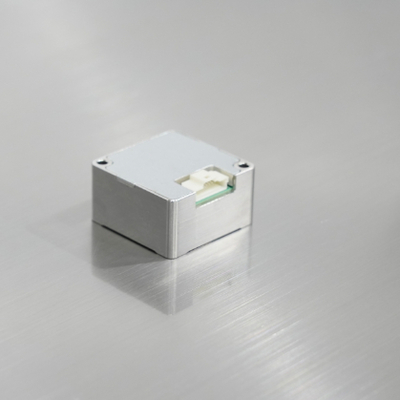

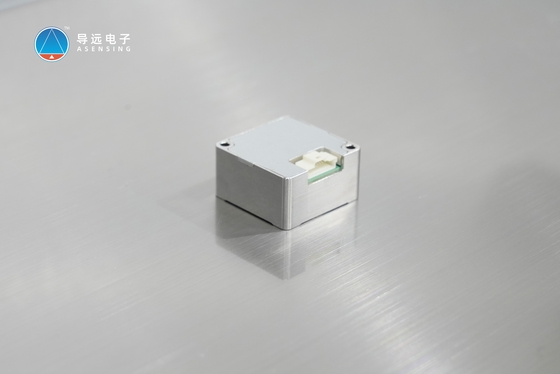

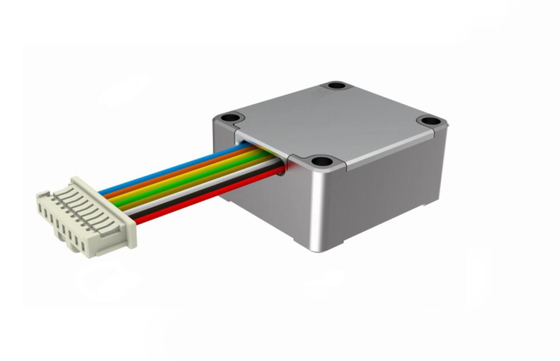

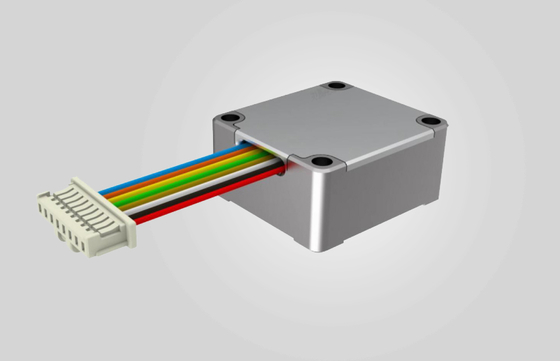

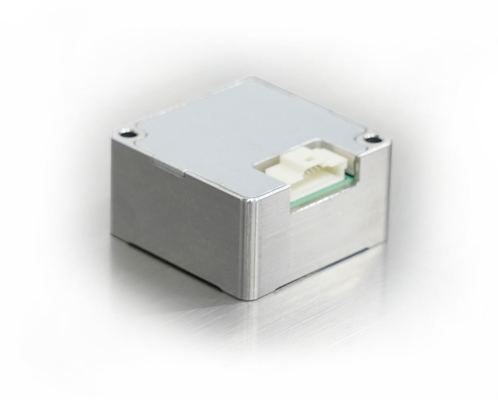

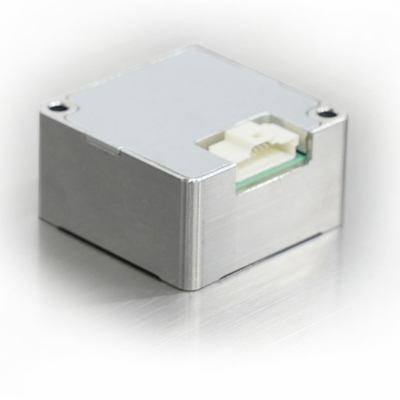

Die GI200G-B0-IMU ist eine Trägheitsmessungseinheit (IMU) auf Basis der Mikrobearbeitungstechnologie (MEMS) mit integriertem Hochleistungs-MEMS-Gyroskop und einem MEMS-Beschleunigungssensor,mit 3 Winkelgeschwindigkeiten und 3 Beschleunigungen.

GI200G-B0-IMU verfügt über hohe Zuverlässigkeit und starke Anpassungsfähigkeit an die Umwelt.Sucher und andere Felder.

Hauptanwendungsbereich

Taktische und industrielle Drohnen
Intelligente Munition
Sucher
Automatisches Fahren
Stabilisieren Sie die Plattform.

Hauptfunktionen

Dreiachsiges digitales Gyroskop:
1. Dynamischer Messbereich von ±500o/s (MAX:±2000 °/s);
2. Nullverzerrungsstabilität: 10 °/h (GJB, 10 s), 2,0 °/h (ALLAN);
Triaxialer digitaler Beschleunigungsmesser:
1. Dynamischer Messbereich von ±16 g (MAX:±200 g);
2. Null-Bias-Stabilität: 0,5 mg (GJB, 10 s), 0,1 mg (ALLAN);
hohe Zuverlässigkeit: MTBF > 20000h;
Garantierte Genauigkeit innerhalb des gesamten Temperaturbereichs (-40 °C ~ 80 °C): eingebauter hochleistungsfähiger Temperaturkalibrierungs- und Kompensationsalgorithmus;
mit einer Breite von nicht mehr als 15 mm
Schnittstelle 1-Kanal-UART

Technische Indikatoren

Parameter			Prüfbedingungen	Typischer Wert	Einheit
Winkelgeschwindigkeit	Reichweite		Drehtablett	50,010,002,000	°/s
	Null Verzerrung	Stabilität	Durchschnitt von 10 s, + 70 °C, + 20 °C, -40 °C	10	°/h
		Stabilität	Allan-Varianz bei + 20 °C	2	°/h
		Gesamttemperaturänderung bei Nullverzerrung	-40 °C ~ + 70 °C, 1 °C/min, durchschnittlich 10 s, 1σ	±0.05	°/s
		Null Verzerrung	Nullverzerrungsbereich	±0.1	°/s
	Skalafaktor	Nichtlinearität	+20°C	0.01	% FS
	Skalafaktor	Genauigkeit des Skalenfaktors	Änderung des Lebenszyklus, beschleunigte Prüfung	0.2	% FS
	Beschleunigungsempfindlicher Begriff			8	°/h/g
	Bandbreite		3 dB	200	Hz
	Datenverzögerung		Ohne Übertragungszeit	< 5	m
Beschleunigung	Reichweite			16,200	g
	Null Verzerrung	Stabilität	Durchschnitt von 10 s, + 70 °C, + 20 °C, -40 °C	0.5	mg/kg
		Stabilität	Allan-Varianz bei + 20 °C	0.1	mg/kg
		Gesamttemperaturänderung bei Nullverzerrung	-40 °C ~ + 70 °C, Schwankung von 1 °C/min	1	mg/kg
		Null Verzerrung	Nullverzerrungsbereich	5	mg/kg
	Skalafaktor	Wiederholbarkeit aufeinanderfolgender Starts	+70°C, +20°C, -40°C	100	ppm
		Nichtlinearität	+20°C	0.02	% FS
		Genauigkeit des Skalenfaktors	Änderung des Lebenszyklus, stattdessen beschleunigte Prüfung	0.3	% FS
	Bandbreite		3 dB	200	Hz
Startzeit			Zeit zwischen Einschalten und Ausgabe gültiger Daten	500	m
3 Gyros und 3 Beschleunigungsachsen			+70°C, +20°C, -40°C	0.05	- Nein.
Der Grad der Nichtorthogonalität zwischen zwei Achsen			+70°C, +20°C, -40°C	0.05	- Nein.
Gesamtabmessungen			LxWxH	22.4 × 24 × 9	mm
Gewicht				10	g
Stromversorgung				5 ± 0.5	V
Ripple			- Ich weiß.	100	mV
Stromverbrauch				0.5	W
Nutzung Umgebung			Betriebstemperatur	-40 ~ +80	°C
			Lagertemperatur	-45 ~ +85	°C
			Wirkung	1000 g,0.5ms
			Vibrationen	20 bis 2000 Hz,
			Vibrationen	60,06 g
Kommunikationsaktualisierungsrate			Einkanal-UART	500 (Standard)	Hz
Kommunikationsaktualisierungsrate			Einkanal-UART	1000 (maximal)	Hz
Kommunikations-Boudrate			Einkanal-UART	460.8 (Standard)	Kbps
Kommunikations-Boudrate			Einkanal-UART	921.6 (maximal)	Kbps
Zuverlässig			MTBF	20000	h
Zuverlässig			Kontinuierliche Arbeitszeit	120	h
