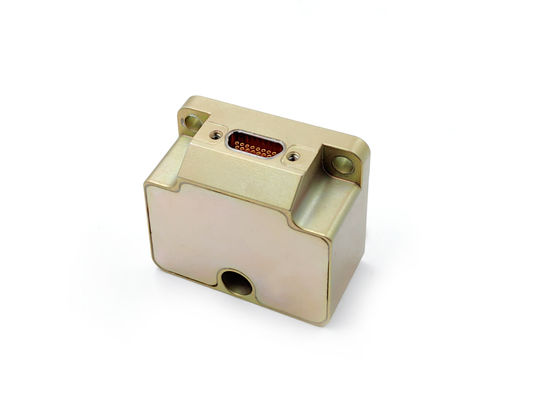

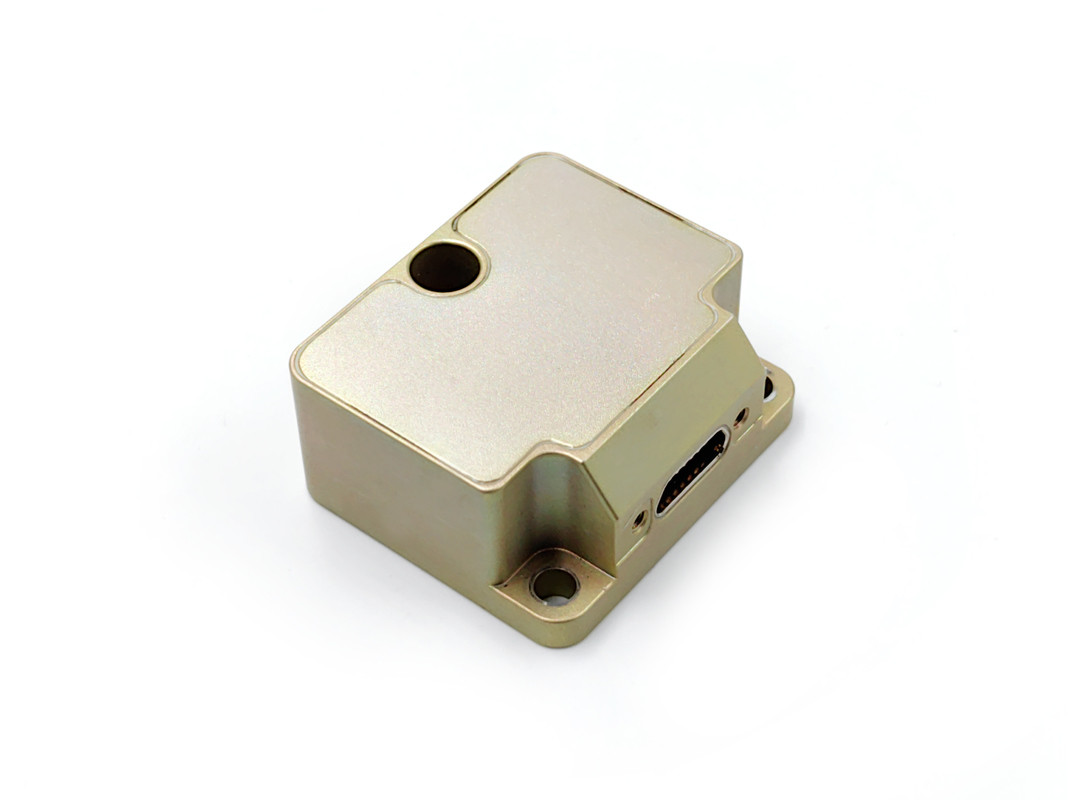

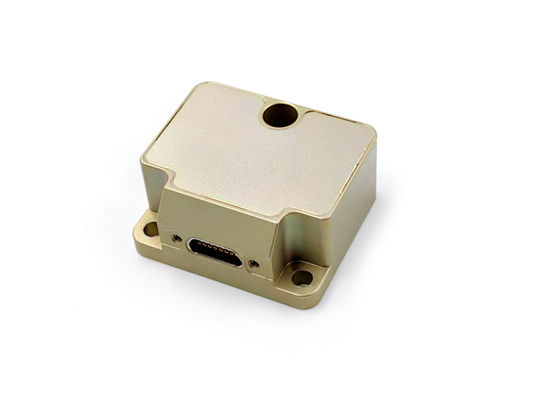

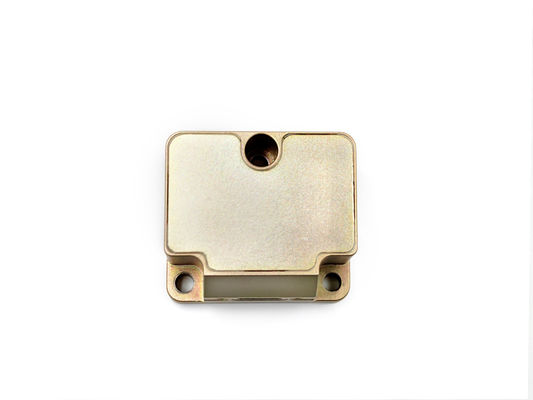

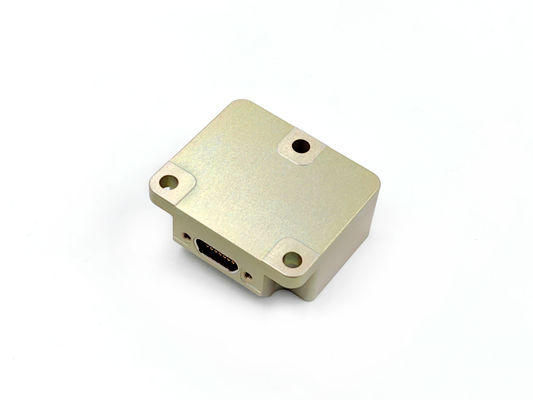

Geräuscharme MEMS-IMU für Drohnenhersteller

Markenbezeichnung:	Firepower
Modellnummer:	IMU6-1a
MOQ:	1
Zahlungsbedingungen:	T/t, l/c
Versorgungsfähigkeit:	1000 Prozent

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

In-Run-Bias-Stabilität (@ Allan Varianz):

0.1°/h

Kreiselkompass-Strecke:

±400º/s

Angular Random Walk:

0,15 °/√h

Beschleunigungsmesser-Strecke:

± 30

Beschleunigungsmesser-Vorspannungsstabilität:

00,05 mg

Bandbreite DB-3:

200Hz

Verpackung Informationen:

hölzerner Karton

Versorgungsmaterial-Fähigkeit:

1000 Prozent

Hervorheben:

Drehscheibe der Achsen-15kg 1

1 Achsen-Drehscheibe 22V

1 Achsen-Drehscheibe 50Hz

Produktbeschreibung

Geräuscharme MEMS-IMU für Drohnenhersteller

Haupttechnische Parameter

Gyroskopspezifikationen

Parameter	Einheit	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Messbereich (anpassbar)	°/s	± 400	± 400	± 400	± 2000
In-Run Bias Stabilität (@ Allan-Varianz)	°/h	0.3	0.1	0.05	1
Biasstabilität @10s (10s glatt, 1σ, Raumtemperatur)	°/h	3	1	0.5	6
Biasstabilität bei voller Temperatur	°/h	10	3	2	18
Winkel-Zufallswanderung	°/√h	0.15	0.1	0.02	0.3
Bias-Wiederholbarkeit (1σ)	°/h	1	0.5	0.3	2
Empfindlichkeit bei Biasbeschleunigung	°/h/g	1	1	1	2
Skalafaktor Nichtlinearität ((1σ)	ppm	150	150	150	300
Skalafaktor Wiederholbarkeit (1σ)	ppm	20	20	20	100
Fehlstellung	- Nein.	±0.05	±0.05	±0.05	±0.05
Bandbreite von 3 dB	Hz	250	200	150	250

Technische Indikatoren des Beschleunigungsmessers

Parameter	Einheit	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Messbereich (anpassbar)	g	± 10	± 30	±50	± 80
Stabilität bei Verzerrungen im Betrieb (Allan-Varianz @ 25 °C)	mg/kg	0.02	0.05	0.1	0.2
Biasstabilität @10s	mg/kg	0.05	0.2	0.5	1
Biasstabilität bei voller Temperatur	mg/kg	1	3	5	15
Winkel-Zufallswanderung	m/s/√h	0.001	0.002	0.005	0.01
Bias-Wiederholbarkeit ((1σ)	mg/kg	0.1	0.5	1	2
Skalafaktor Wiederholbarkeit (1σ)	ppm	200	200	200	200
Skalafaktor Nichtlinearität ((1σ)	ppm	50	100	200	300
Fehlstellung	- Nein.	±0.05	±0.05	±0.05	±0.05
Bandbreite von 3 dB	Hz	100	100	100	100

Tilt-Winkel-Spezifikation (nicht standardmäßig konfiguriert, optional)

Parameter	Einheit	IMU6-1y-x
Messbereich (anpassbar)	g	± 17
Biasstabilität (1s Glättung)	mg/kg	0.5
Zufälliger Spaziergang	m/s/√h	0.08
Nichtlinearität des Skalenfaktors	ppm	100

Elektrische Eigenschaften

Parameter	Einheit	IMU6-1y-x
Spannung	V	5
Stromverbrauch	W	2
Ripple	mV	100

Anpassungsfähigkeit an die Umwelt

Parameter	Einheit	IMU6-1y-x
Betriebstemperatur	°C	-45 bis 85
Lagertemperatur	°C	-55 bis 105
Vibrationen	- Ich weiß nicht.	mit einer Leistung von 10 ~ 2000 Hz,60,06 g
Wirkung	- Ich weiß nicht.	1000 g,0.1 ms

Weitere Spezifikationen

Parameter	Einheit	IMU6-1y-x
Gewicht	g	55 ± 5

MEMS-IMUist ein voll integriertes System, dasGyroskop, Beschleunigungsmesser, Neigungsmesser, Temperatursensor und VerarbeitungselektronikEs bietetEchtzeitmessungen der Dreiachsenwinkelgeschwindigkeit, Beschleunigung und NeigungKompakte und leichte DatenübertragungRS-422für eine einfache Integration.Luft- und Raumfahrt, Verteidigung und autonome Fahrzeugnavigation, dient diese IMU alsdirekter Ersatz für STIM300, die zuverlässige, stabile Leistung unter rauen Bedingungen bietet.

Zeichnung
