1 Achsenraten-Positionsdrehscheibe mit thermischer Kammer

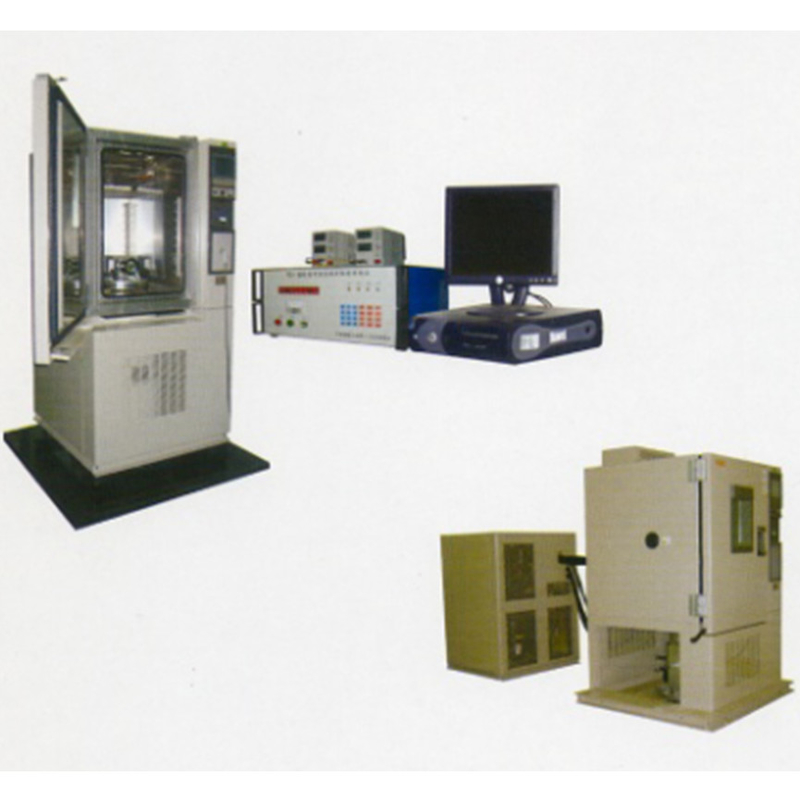

Einzelne Achsenraten-Positionsdrehscheibe mit Temperaturkammer
Die Drehscheibe besitzt Präzisionsraten- und -positionsfunktionen. Sie könnte fortfahren voller Temperaturtest in Richtung zum Trägheitsgerät und System mit ausgerüsteter Temperaturkammer.
Technische hauptsächlichparameter
| Tragfähigkeit | 20kg |
| Tabellenfacettengröße | Ø400mm |
| Tabellenfacettenflachheit | 0.01mm |
|
Äxte perperdicularity (Tabellenfacette und Hauptachse) |
±3 ' ‚ |
| Neigungsdrehgenauigkeit | ±3 ' ‚ |
| Rotationswinkelstrecke | Ununterbrochenes unbegrenztes |
| Leitfähige Schleife | 50 Schleifen |
| Maßentschließung der eckigen Position | 0.0001° |
| Maßgenauigkeit der eckigen Position | ±3 ' ‚ |
| Maßwiederholbarkeit der eckigen Position | ±2 ' ‚ |
| Maße angeln Anzeigemodus | 0.0001°~359,9999° |
| Ratenstrecke | ±0.001°/s~±1000°/s |
| Ratengenauigkeit und Grad Balance | 5x10-3 (Abstand 360°) |
| 1x10-3 (Abstand 10°) | |
|
5x10-2 (Abstand 1°)
|
| Kammer | |
| Kühl-methode | Elektrische Abkühlung |
| Temperaturspanne | -50℃~+150℃ |
| Temperatureinheitlichkeitsbereich | Ø400mm x 400mm |
| Temperaturgenauigkeit und -einheitlichkeit | ±5℃ (leere Kammer) |
| Temperatur auf und ab Rate |
Justierbarer, maximaler Temperaturwechsel rate≮2℃/min |
| Schleifringe |
50 Ringe |
