10-Achsen-Inertialmesseinheit für die UAV-Lage- und Höhenregelung Adis16488

Name: 10-Achsen-Inertialmesseinheit für die UAV-Lage- und Höhenregelung Adis16488
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: 16488HB
Price: 3,003.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	16488HB
MOQ:	1
Zahlungsbedingungen:	T/t, l/c
Versorgungsfähigkeit:	1000 Prozent

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Acc-Bereich:

± 16 g

Kreiselkompass-Strecke:

±500/2000º/s

Nullpunktinstabilität:

3º/h

Angular Random Walk:

0,15°/√Std

Bandbreite:

200 Hz

Stromspannung:

3,3 ± 0,15 V

Gewicht:

50g

Empfindlichkeit des Magnetometers:

0,1 mg Gauss/LSB

Verpackung Informationen:

Holzkiste

Versorgungsmaterial-Fähigkeit:

1000 Prozent

Hervorheben:

Achsen-Drehscheibe der Erschütterungs-2

2 Achsen-Drehscheiben-Rahmen basiert

Produktbeschreibung

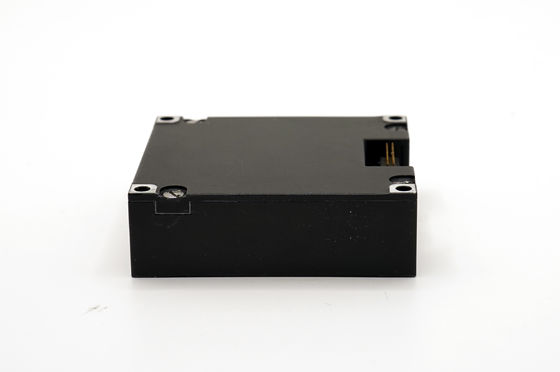

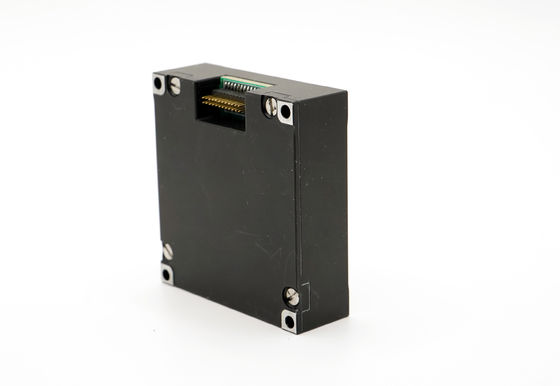

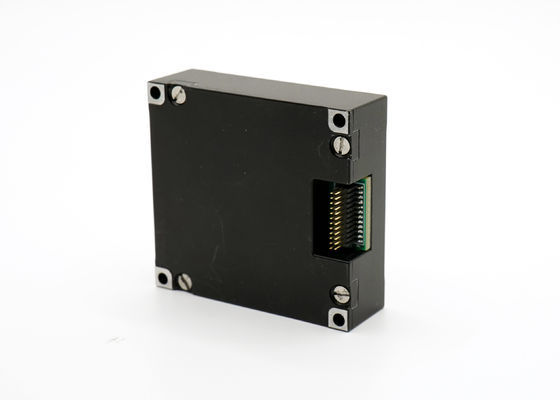

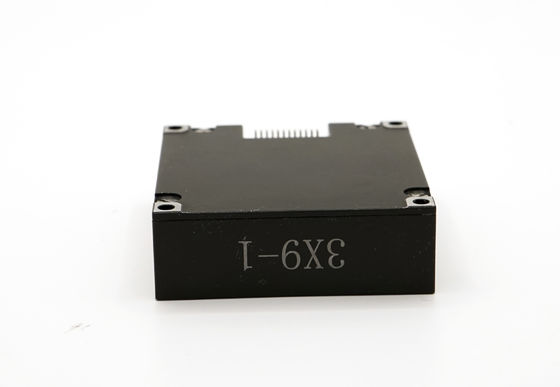

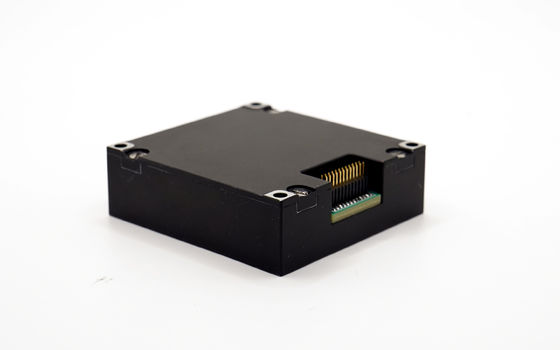

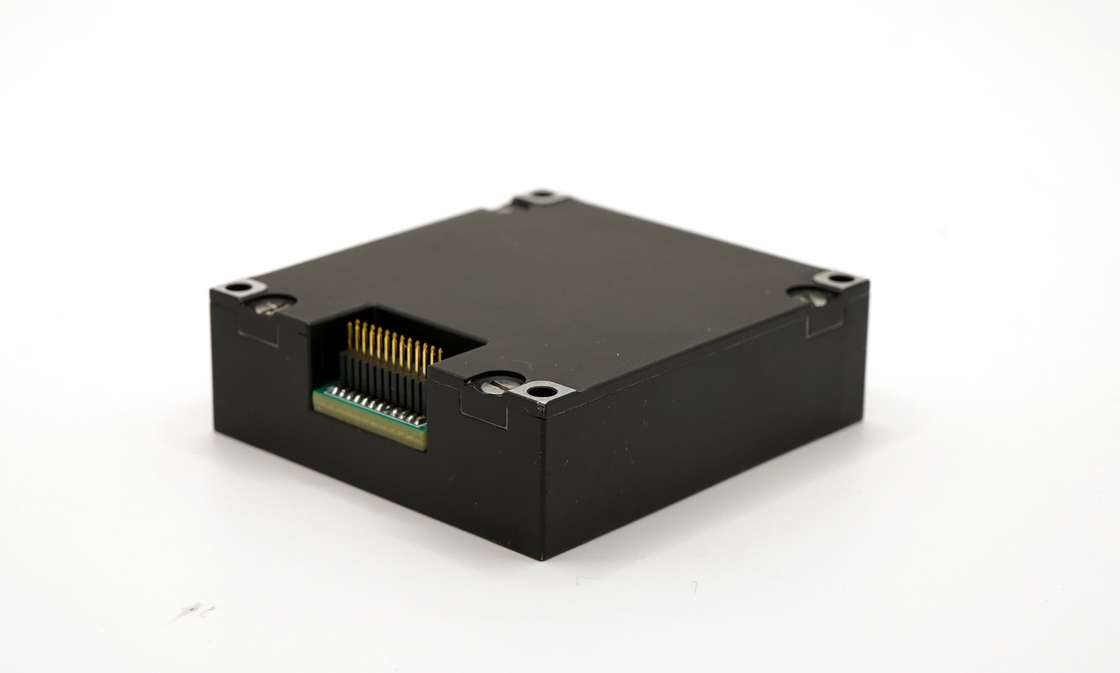

10-Achsen Trägheitsmessungseinheit für UAV-Haltung und Höhenkontrolle Adis16488

Beschreibung des Produkts

Die...16488HB Mehrstufige Trägheitseinheit (IMU)ist einHochleistungs- und voll integriertes TrägheitssystemDieADIS16488Es kombiniert eineGyroskop mit drei Achsen,mit einer Breite von mehr als 20 mm,,Magnetometer mit drei Achsen, undBarometrischer Drucksensorin einem kompakten Modul.

Diese IMU liefert genaue Messungen vonWinkelgeschwindigkeit, lineare Beschleunigung, Magnetfeld und Luftdruckfür dynamische Plattformen wieAutonome Fahrzeuge, Drohnen, Robotik und Navigationssysteme.

Miteingebaute Fehlerkompensation(einschließlichTemperaturverschiebung, Fehlausrichtung und nichtlineare Korrektur), sorgt die 16488C für außergewöhnlicheStabilität und PräzisionDie Daten werden überSPI- oder UART-SchnittstelleDie Kommission ist der Auffassung, daß dieeinfache SystemintegrationundEchtzeitbewegungssensoren.

Wesentliche Merkmale

Inertialmesssystem mit 10 Achsen (Gyrometer, Beschleunigungsmesser, Magnetometer, Barometer)
Hochleistungsäquivalent zu ADIS16488
Eingebettete Fehlerkompensation für Temperaturverschiebungen und Fehlausrichtung
SPI- und UART-Schnittstellenoptionen
Kompaktes, integriertes Design
geeignet für UAVs, autonome Fahrzeuge und Robotik

Technische Parameter

Parameter		Prüfbedingungen	Mindestwert	Typischer Wert	Höchstwert	Einheit
Gyroskop	Dynamischer Messbereich			500	2000	°/s
	Null Verzerrungsstabilität	Allan-Varianz, Z-Achse		0.8		°/h
		Allan-Varianz, Achsen X und Y		1.6		°/h
		Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur) Z-Achse		3		°/h
		Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur) X-Achse und Y-Achse		6		°/h
	Null Verzerrung	Null-Vorurteilsbereich, Z-Achse		±0.07		°/s
		Nullverzerrungsbereich, X- und Y-Achse		±0.2		°/s
		Nullverzerrungsänderung im gesamten Temperaturbereich, Z-Achse 1		±0.02		°/s
		Null Bias-Veränderung über Temperatur, X und Y Achse 1		±0.06		°/s
		Wiederholbarkeit des aufeinanderfolgenden Starts, Z-Achse		0.002
		Wiederholbarkeit des aufeinanderfolgenden Starts auf der X- und Y-Achse		0.006
		Tag für Tag wiederholbare Starterfolge, Z-Achse		0.003		/s
		Beginn der Wiederholung Tag für Tag, X-Achse und Y-Achse		0.009		°/s
		Effekt der linearen Beschleunigung auf die Verzerrung		0.002		°/s/g
		Einfluss der Vibration auf Nullverzerrung, Veränderung vor und nach der Vibration 2		0.002		°/s/g
		Einfluss der Vibration auf Nullverzerrung, Veränderung vor und während der Vibration 2		0.002		°/s/g
	Skalafaktor	Genauigkeit des Skalenfaktors, Z-Achse		0.3		%
		Skalafaktorgenauigkeit, X- und Y-Achse		0.6		%
		Nichtlinearität des Skalenfaktors, Z-Achse		0.01		% FS
		Skalafaktor Nichtlinearität, X- und Y-Achse		0.02		% FS
	Winkler-Zufallswanderung			0.15		°/ √hr
	Geräuschdichte			0.001		°/s/ √Hz
	Entschließung			3.052 × 10-7		/s/LSB
	Bandbreite			200		Hz
Beschleunigungsmesser	Dynamischer Messbereich			16	200	g
	Null Verzerrungsstabilität	Allan-Varianz		0.06		mg/kg
	Null Verzerrungsstabilität	Durchschnitt von 10 s (-40 °C ~ + 70 °C, konstante Temperatur)		0.4		mg/kg
	Null Verzerrung	Nullverzerrungsbereich		2		mg/kg
		Veränderung der Nullverzerrung innerhalb des gesamten Temperaturbereichs, Spitzenwert 1		4		mg/kg
		Wiederholbarkeit aufeinanderfolgender Starts		0.5		mg/kg
		Die Wiederholbarkeit wird täglich eingeleitet		0.8		mg/kg
		Temperaturkoeffizient bei Nullverzerrung		0.05	0.1	mg/°C

	Skalafaktor	Genauigkeit des Skalenfaktors		0.5		%
		Nichtlinearität der Skalafaktoren		0.1		% FS
	Geschwindigkeit zufälliger Gang			0.029		m/s/ √hr
	Geräuschdichte			0.025		mg/ √Hz
	Entschließung			1.221 × 10-8		g/LSB
	Bandbreite			200		Hz
Magnetometer	Magnetfeldbereich	Brg, sexy		±13		Ausrüstung
		Brg, z		± 25		Ausrüstung
	Entschließung			0.3		Meter
	Genauigkeit der Richtung	30 μT horizontale geomagnetische Komponente, 25 °C		± 25		Die
	Dynamischer Messbereich			2.5		Ausrüstung
	Null Verzerrung	Nichtmagnetische Umgebung		15		- Was ist los?
Barometer	Dynamischer Messbereich		300		1100	Mbar
	Null Verzerrung			4.5		Mbar
Kommunikationsschnittstelle	Einweg-SPI	Baud-Rate			15	MHz
	Einweg C A N	Baud-Rate			1	MHz
	Probenahmefrequenz	SPI		2460	2460	Hz
		Kann		200
Elektrische Eigenschaften	Spannung		3.0	3.3	3.6	V
	Stromverbrauch				1.5	W
	Ripple	P-P			100	mV
	Zeit der Abwicklung	Von 0 V bis 3 V.			80	m

Strukturelle Merkmale	Größe		47 × 44 × 14		mm
	Gewicht		50		g
Nutzung Umgebung	Betriebstemperatur	- 40		70	°C
	Lagertemperatur	-45 Jahre.		75	°C
	Schwingungen		20 bis 2000 Hz, 60,06 g
	Wirkung		1000 g,0.5ms
Zuverlässig	MTBF		20000		h
	Kontinuierliche Arbeitszeit		120		h
①: Berechnen Sie die Null-Abweichung des gesamten Temperaturänderungsprozesses, wobei die Temperaturänderungsrate ≤ 1 °C/min beträgt und der Temperaturbereich -40 °C ~ + 70 °C beträgt ②: Vibrationszustand ist 6,06 G, 20Hz ~ 2000Hz
