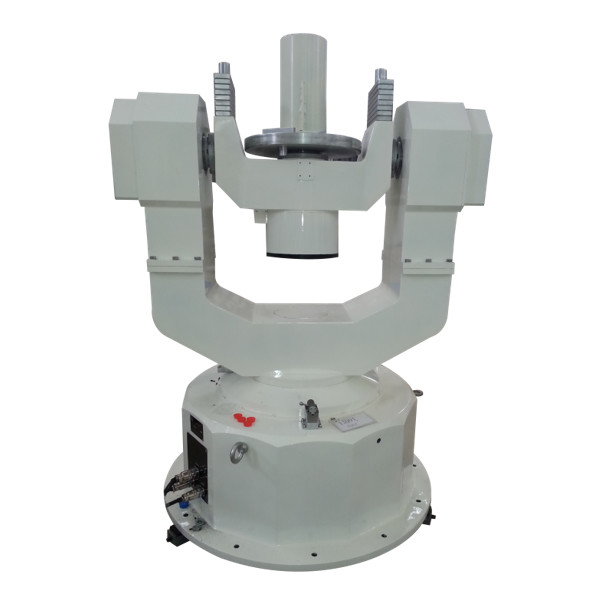

30kg Achsen-die Drehscheibe der Nutzlasten-3, die für INS genau ist, kalibrieren und prüfen

Bewegungssimulator der Drehscheibe der Nutzlast 30kg kalibrieren hoher genauer für INS und prüfen

2 hauptsächlichsachwortverzeichnisse

2,1 Lastsgewicht: 30 Kilogramm

2,2 Lastsgröße: Durchmesser 500 Millimeter × 500 Millimeter;

2,3 mechanische Tabellenstruktur: UUT

2,4 dreiachsiger Schnitt: innerhalb des 0.25mm Radiusballs (Bearbeitungsgarantie)

2,5 Neigungsrotationsgenauigkeit: rollendes ± 5 ″

Neigung ± 5 ″

± 5 ″ tragen

2,6 Perpendicularity von drei Äxten: Rollenachse und Neigungsachse ± 5 ″

2,7 Positionierung von Genauigkeit der dreiachsigen eckigen Stellung: ± 6 ″

2,8 Entschließung der dreiachsigen eckigen Lagemessung: 0,36 ″

2,9 dreiachsiger Drehbereich: dreiachsiges ununterbrochenes

Strecke mit 2,10 Winkelgeschwindigkeiten: Rollen-± 0,001 °/s | 400 °/s

Neigung ± 0,001 °/s | 400 °/s

Azimut ± 0,001 °/s-200 °/s

Genauigkeit mit 2,11 Winkelgeschwindigkeiten: 5 × 10^-5 (360 ° Durchschnitt)

5 × 10^-4 (10 ° Durchschnitt)

5 × 10^-3 (1 ° Durchschnitt)

Stabilität mit 2,12 Winkelgeschwindigkeiten: 5 × 10^-5 (360 ° Durchschnitt)

5 × 10^-4 (10 ° Durchschnitt)

5 × 10^-3 (1 ° Durchschnitt)

2,13 maximale Winkelbeschleunigung: Rolle 200 °/s2

Neigung 200 °/s2

Tragen von 100 °/s2

2,15 Simulations-Schnittstelle

Mit Funktion der digitalen Simulation Kommunikationsschnittstelle RS-232, bestimmt zu werden Baud.

2,16 leitfähiger Schleifring (TBD)

Die Schleife ist eine allgemeine Schleife, worin:

Energiering: 28 V, 10 A;

Schleifringdurchgangswiderstand: 0.005Ω (statisch), 0.01Ω (dynamisch).

2,17 Stromversorgung

A) Dreiphasig4es-adrig, 380V ± 10%, 50 Hz ± 3%

B) Einphasiges, 220V ± 10%, 50HZ ± 3%

2,18 Arbeitsbedingungen

A) Betriebstemperatur: 20 ± 10 ℃;

B) Relative Luftfeuchtigkeit: ≤ 50% (℃ 30);

C) Widerstand der Erdung zu erden ist weniger als 2Ω;

D) mit seismischer Isolierungsgrundlage;

E) Es gibt nicht starke elektromagnetische Störung herum.
