Einzelheiten zu den Produkten

Haus Produits

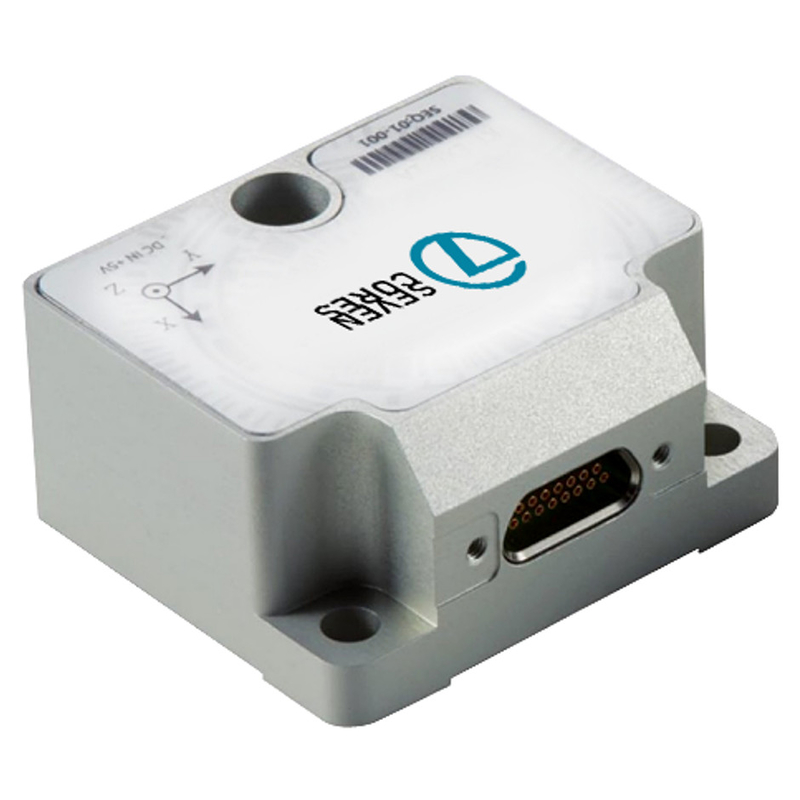

Hochleistungs-ersetzen Trägheitsmaßnahme Einheits-reinen IMU 3 Achsen-Kreiselkompaß STIM210

Name: Hochleistungs-ersetzen Trägheitsmaßnahme Einheits-reinen IMU 3 Achsen-Kreiselkompaß STIM210
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Markenbezeichnung:	Firepower
Modellnummer:	IMU3
MOQ:	1
Preis:	2000~2500 USD
Zahlungsbedingungen:	T/T

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

CHINA

Zertifizierung:

CE ROHS

Produktbezeichnung:

Reine IMU

Kreisel Messbereich:

±400°/s

Stabilität bei Nullverschiedenheit:

≤ 10 °/h

Zufälliger Spaziergang:

≤ 0,2 °/√H

Null-Bias-Beschleunigungsempfindlichkeit:

≤ 1 °/H/G

Hervorheben:

Trägheitseinheit des maß-IMU3

Trägheitseinheit des maß-STIM210

Achsen-Beschleunigungsmesser ROHS 3

Produktbeschreibung

Der Hochleistungs-IMU3 ersetzen Trägheitsmaßnahme Einheits-Sensor-STIM210 reinen IMU 3 Achsen-Beschleunigungsmesser des Achsen-Kreiselkompass-3

Die Mikrogyroskopversammlung wird aus einem dreiachsigen Gyroskop, einem Temperaturfühler, einem Signalaufbereitungsbrett, einer Struktur und notwendiger Software verfasst und wird für das Messen der dreiachsigen/Zweiachsenwinkelgeschwindigkeit einer Fördermaschine und das Ausgeben von drei Winkelgeschwindigkeitsdaten benutzt, die Fehlerausgleich unterworfen werden (einschließlich Temperaturausgleich, Installationsversetzungswinkelausgleich, nichtlinearer Ausgleich und dergleichen) durch eine serielle Schnittstelle RS-422 entsprechend einem vereinbarten Übertragungsprotokoll.

1.1.1 Gyroskopspezifikationen

Messbereich: ± 400 °/s
Null-Neigungsstabilität (@ Allan-Abweichung): ≤ 1 °/H
Null-Neigungsstabilität (1s glatt, 1σ, Raumtemperatur): ≤ 10 °/H
Null schräger Fehler innerhalb der vollen Temperaturspanne: ≤ 20 °/H
Irrfahrt: ≤ 0,2 °/√ H
Null-Neigungswiederholbarkeit: ≤10°/h
Null schräge Beschleunigungsempfindlichkeit: ≤ 1 °/H/G
Entschließung: ≤ 0,001 °/s
Normierungsfaktornichtlinearität: ≤ 100ppm
Wiederholbarkeit des Normierungsfaktors: ≤ 100ppm
Kreuzweise koppeln: ≤ 0,1%
Bandbreite: ≤250Hz
Gewicht: (52 ± 5) G

1.1.2 Stromversorgungsanforderungen

Versorgungsspannung: (+ 5 ± 0,5) V (DC);
Stromversorgung gegenwärtig: Arbeiten gegenwärtig < 0="">

1.1.3 Klimaanpassungsfähigkeit

Betriebstemperatur: (- | 85) ℃ 45
Lagertemperatur: (- | 105) ℃ 55
Erschütterung: 10 | 2000Hz, 6.06g
Auswirkung: 5000 G, 0.1ms

Entwurfszeichnung des Mikrogyroskops

Hochleistungs-ersetzen Trägheitsmaßnahme Einheits-reinen IMU 3 Achsen-Kreiselkompaß STIM210 0

Knotenzahl	Knotendefinition	Art	Erklären Sie
1	Boden	VERSORGUNG	Energieboden (4)
2	ExtTrig	INPUT	Externe Triggerquelle (3)
3	VSUP	VERSORGUNG	Positives Ende der Produktstromversorgung, DC regulierte Stromversorgung + 5V
4	TxD+	OUTPUT	Plus-Klemme der Ausgabeschnittstelle des Produktes RS422
5	TxD-	OUTPUT	Minus-Klemme der Ausgabeschnittstelle des Produktes RS422
6	FAHRGESTELLE	FAHRGESTELLE	Produkt mechanisch lokalisiert vom Energieboden
7	Boden	INPUT	Erdleiter (4)
8	NRST	INPUT	Zurückstellensignal (2)
9	RxD-	INPUT	Produkt RS422, das Minus-Klemme der Schnittstelle empfängt
10	RxD+	INPUT	Produkt RS422, das Plus-Klemme der Schnittstelle empfängt

Maß
