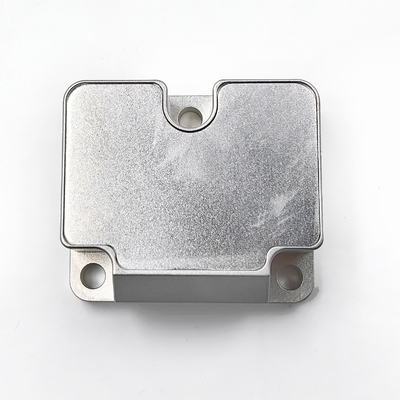

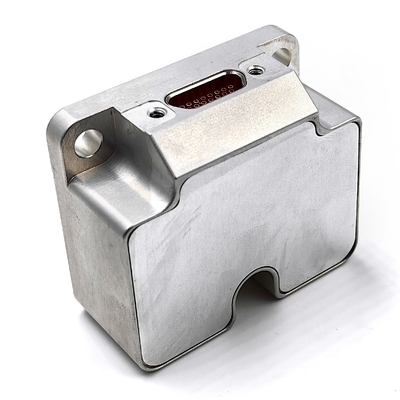

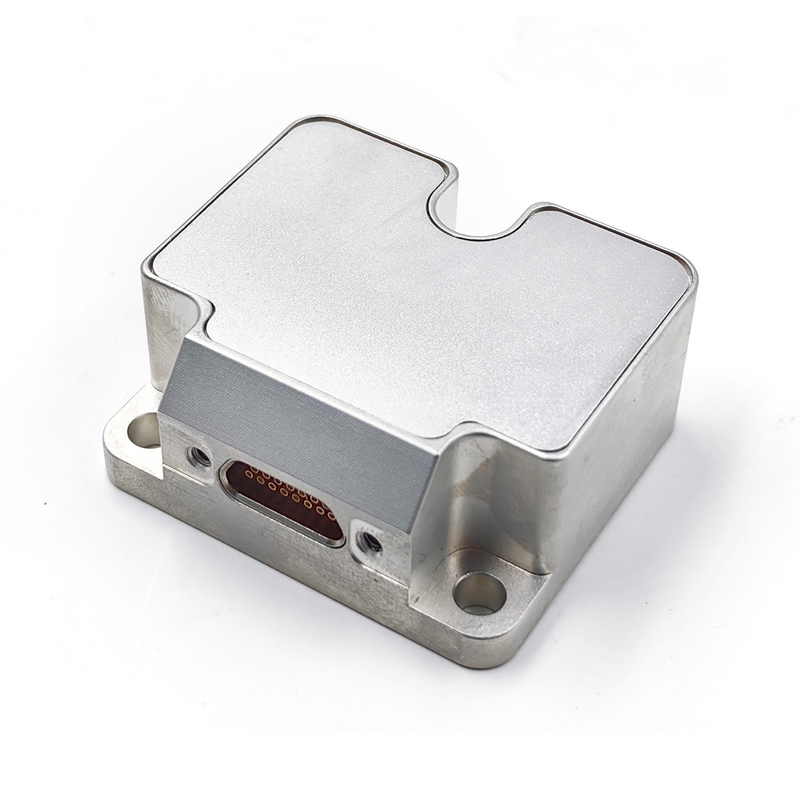

Stim300 IMU Beschleuniger Gyro Sensor Hochgenauigkeit Fabrik Lieferung
Beschreibung des Produkts
Diese Bedienungsanleitung ist das wichtigste Referenzdokument für die Verwendung und den Betrieb von IMU6-1,und wird hauptsächlich gemäß der technischen Vereinbarung der Trägheitsmessmaschine IMU6-1 MEMS und den technischen Bedingungen für die Trägheitsmessmaschine und die Triaxial-Gyrokombination hergestellt.. Die Trägheitsmessgeräte der Serie IMU6-1 können die Messgenauigkeit und den Messbereich des Trägheitssensors entsprechend den Anforderungen des Benutzers ändern.
Zusammensetzung und Funktion Die Trägheitsmessvorrichtung MEMS besteht aus einem dreiachsigen Gyroskop, einem dreiachsigen Beschleunigungsmessgerät, einem dreiachsigen Neigungswinkel, einem Temperatursensor,mit einer Breite von mehr als 20 mm,, eine Struktur und notwendige Software, und wird für die Messung der dreiachsigen Winkelgeschwindigkeit, dreiachsigen Beschleunigung und dreiachsigen Neigung Winkel eines Trägers verwendet.Ladefläche und Neigungsdaten (einschließlich Temperaturkompensation), Ausgleich für Installationsfehlstellungswinkel, nichtlineare Ausgleich und dergleichen) über einen seriellen RS-422-Anschluss nach einem vereinbarten Kommunikationsprotokoll.
Technische Parameter
Gyroskopspezifikationen
| Parameter | Einheit | IMU6-1 | IMU6-1A |
| Messbereich (anpassbar) | °/s | ± 400 | ± 400 |
| Null Verzerrungsstabilität @ Allan Variance |
°/h | 1 | 0.5 |
| Null Verzerrungsstabilität (1s glatt, 1σ, Raumtemperatur) |
°/h | 10 | 5 |
| Null Verzerrungsstabilität (10s glatt, 1σ, Raumtemperatur) |
°/h | 5 | 1 |
| Null-Vorurteilsfehler über den gesamten Temperaturbereich | °/h | 20 | 10 |
| Zufälliger Spaziergang | °/√h | 0.2 | 0.1 |
| Wiederholbarkeit ohne Verzerrung | °/h | 10 | 5 |
| Null Verzerrungsbeschleunigungsempfindlichkeit | °/h/g | 1 | 1 |
| Entschließung | °/h | 2 | 1 |
| Nichtlinearität der Skalafaktoren | ppm | 500 | |
| Wiederholbarkeit durch Skalierungsfaktor | ppm | 500 | |
| Kreuzkopplung | % | 0.1 | |
| Bandbreite | Hz | 125 | |
Acc-Spezifikationen
| Parameter | Einheit | IMU6-1y-1 | IMU6-1y-2 |
| Messbereich (anpassbar) | g | ± 10 | ± 30 |
| Stabilität bei Nullverschiedenheit (Allan-Varianz @ 25oC) | mg/kg | 0.02 | 0.05 |
| Stabilität bei Nullverschiedenheit (1s Glättung) | mg/kg | 0.1 | 0.5 |
| Stabilität bei nullem Bias (10 Sekunden Glättung) | mg/kg | 0.05 | 0.2 |
| Null-Vorurteilsfehler über den gesamten Temperaturbereich | mg/kg | 1 | 3 |
| Zufälliger Spaziergang | m/s/√h | 0.001 | 0.002 |
| Wiederholbarkeit ohne Verzerrung | mg/kg | 0.1 | 0.5 |
| Wiederholbarkeit durch Skalierungsfaktor | ppm | 500 | |
| Nichtlinearität der Skalafaktoren | ppm | 500 | |
| Bandbreite | Hz | 125 | |
