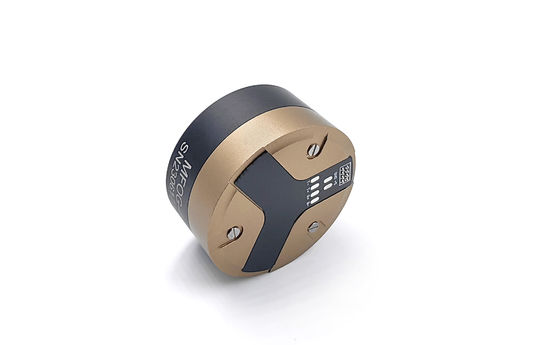

High Stability Single Axis Glasfaser Gyro mit RS422 Ausgang für das Navigationssystem
Beschreibung des Produkts

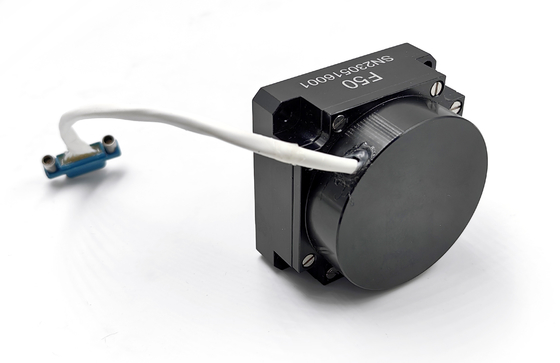

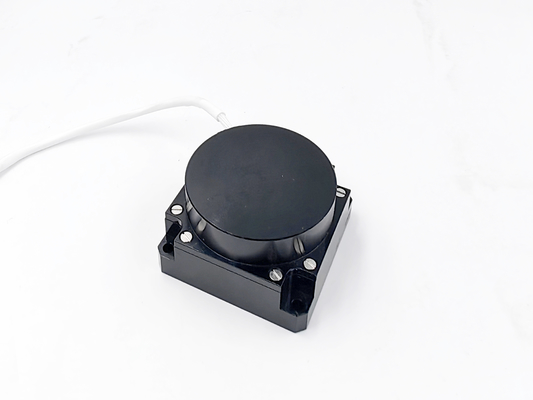

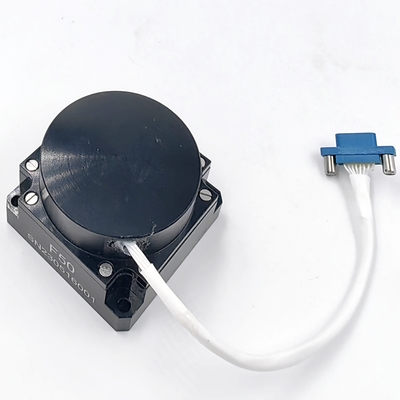

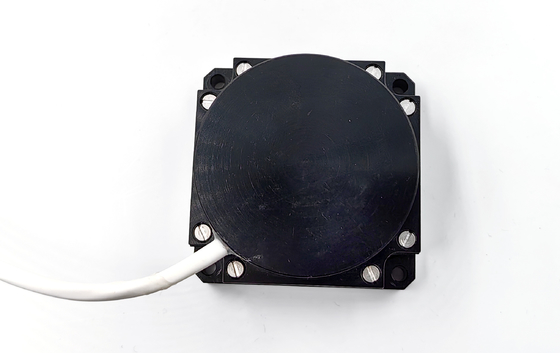

F50 Einsachsigfaseroptisches Gyroskop ist ein vollständig festes, mittelpräzises Trägheitssensorgerät, das Licht, Maschinen und Elektrizität integriert.Das Produkt hat die Eigenschaften einer hohen Präzision, geringe Größe, geringes Gewicht, hohe Zuverlässigkeit und hohe Kostenleistung.
Die Nullverzerrungsstabilität des Produkts beträgt 0,5°/h oder weniger (10 Sekunden glatt), die Bandbreite der Ansprechfrequenz +5V Gleichspannung, Leistung weniger als 4W,und die digitale Kommunikationsmethode RS422 übernommen wird, das für die Benutzer bequem zu bedienen ist und eine ideale Trägheitsvorrichtung ist, um das traditionelle mechanische Gyroskop zu ersetzen.
Anwendungsbereiche: Anwendungen in mittlerer Präzision inhaltlicher Navigationssysteme, Positionierungs- und Orientierungssysteme, Haltungsmesssysteme, Servo-Stabilisierungssysteme usw.
Zusammensetzung
a) optische Bahneinheit: einschließlich erbiumdichtem Lichtquell, Faserring, integrierter optischer Phasenmodulator, Faserkopplung, Photodetektor;
b) Schaltkreiseinheit: Lichtquellenantrieb, Erkennungs- und Steuersignalplatte;
c) Bauteile für Girosysteme.
Technische Parameter
| Projekt | Einheit | F50A | F50B | F50C |
| Messbereich | /s | -500 bis +500 | ||
| Null Verzerrungsstabilität | °/h,10s | ≤ 005 | ≤ 01 | ≤ 02 |
| Wiederholbarkeit ohne Verzerrung | °/h | ≤ 005 | ≤ 01 | ≤ 02 |
| Zufälliger Gangkoeffizient | % √h | ≤ 0006 | ≤ 001 | ≤ 002 |
| Nichtlinearität der Skalafaktoren | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Wiederholbarkeit durch Skalierungsfaktor | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Skalafaktorasymmetrie | ppm | ≤ 30 | ≤ 40 | ≤ 50 |
| Startzeit | S | ≤ 1 | ||
| Bandbreite | Hz | 500 | ||
| Stromversorgung | V | ±5 ±0.15 | ||
| Macht | W | ≤ 6 | ||
| Betriebstemperatur | °C | -40 ~ +70 | ||
| Lagertemperatur | °C | -55 ~ +85 | ||
| Vibrationen | Hz,g2/Hz | 20 bis 20000.06 | ||
| Wirkung | g,ms | 3,011 | ||
| Baud-Rate | bps | 921600 (Anpassbar) | ||
| Ausgangsmodus | / | RS-422 | ||
| Anschluss | / | J30J-15TJL/(Anpassbar) | ||
| Gesamtabmessungen | mm | 50*50*32 | ||
| Abmessungen der Anlage | mm | 43*43 | ||
Form und Ausmaß der Anlage
Gesamtgröße: (Einheit: mm)
Φ50 X 36 (OD X H)
Montagefläche 50 X 50 mm
Anlageabmessungen: 41 X 41, 4 M3 Schrauben
Gewicht:220±30 g
