Mikro-Nano-Faseroptisches Gyroskop Analog-Ausgang von industrieller Qualität

Markenbezeichnung:	Firepower
Modellnummer:	FCG24D
MOQ:	1
Preis:	1600 USD
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	100/Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

China

Zertifizierung:

Ausgangsmodus:

Analog

Verbindungsstück:

Schweißende Platte

Maßachse:

Verbrauch:

≤0,7 W

Stromversorgung:

5 (±0.15) V

Zufälliger Spaziergang:

≤0.1°/√h (1σ)

Verpackung Informationen:

Sponge+-Kasten

Versorgungsmaterial-Fähigkeit:

100/Monat

Hervorheben:

Schweißendes Platten-Faser-Optikgyroskop

Mikronano-Faser-Optikgyroskop

Hohe Genauigkeits-Faser-Optikkreiselkompaß

Produktbeschreibung

Mikro-Nanofaser-Gyroskop mit hoher Genauigkeit, niedrigem Preis

1 Geltungsbereich

Dieses Dokument legt die Anforderungen und Methoden für die Verwendung und Wartung des FCG-24 Mikronanofaser-Gyroskops (kurz Produkt) fest.

2 Referenzen und Normen

GJB1649-1993 ESD-Kontrollprogramm für elektronische Produkte

3 Definitionen

- Keiner.

4 Einführung des Produkts

4.1 Produktübersicht

Das FCG-24 Mikronanofaser-Gyroskop (nachstehend "dieses Produkt" genannt) ist ein Winkelgeschwindigkeitssensor, der Optik mit analoger Ausgabe, Mechanik und Elektronik integriert.Sie basiert auf dem Sagnac-Effekt., integriert eine Vielzahl von Mikronanofasergeräten und realisiert den Detektionsprozess, indemVerarbeitung und Rückgabe des Phasenunterschieds, der durch zwei Lichtstrahlen erzeugt wird, die sich in entgegengesetzte Richtungen ausbreiten.

Dieses Produkt besteht hauptsächlich aus optischen Bahnkomponenten, Schaltkreiskomponenten und Strukturkomponenten.Kleine GrößeDiese Methode kann auf die Einstellungskontrolle und Messung des Trägers angewendet werden.

4.2 Zusammensetzung

Das Produkt besteht hauptsächlich aus folgenden Bestandteilen:

A) eine optische Bahnanlage;

B) Erkennungs- und Steuerungssignal-Schaltplatten;

C) Optische Faserring-Skelett, Schale und andere Strukturteile;

4.3 Aussehen und Abmessungen

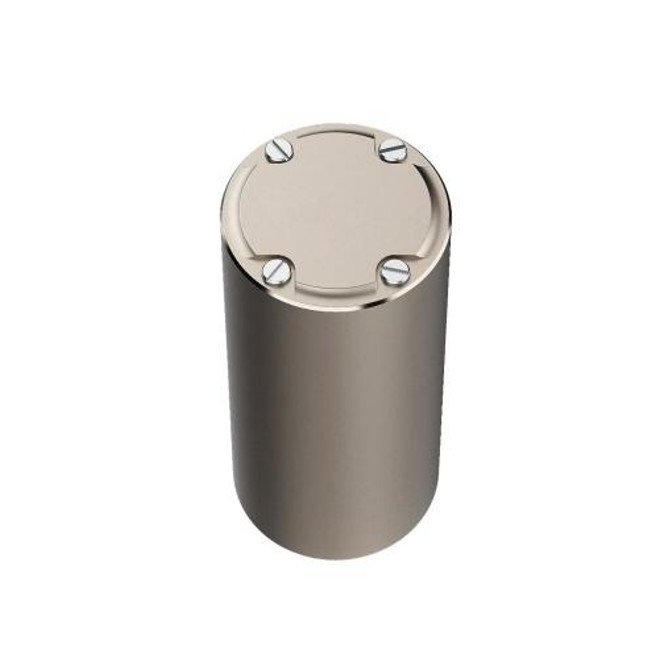

Das Produkt ist zylindrisch mit Gesamtmaßen von φ24 mm × 40 mm

Abbildung 1 Zeichnung des Mikro-Nano-Gyroskops MFOG-24

4.4 Gewicht

≤ 40 g.

4.5 Betriebstemperatur

-40°C bis +65°C.

4.6 Lagertemperatur

-55°C bis +85°C.

4.7 Zufallsvibrationen

Zufälliges Schwingungsniveau: 20 g, Frequenzbereich: 20 Hz ~ 2000 Hz.

Tabelle 1 Hauptergebnisparameter

Artikel 2	MFOG24D	Einheit
Ausgangsmodus	Analog
Verbindungsstück	Schweißplatten
Achse	1
Verbrauch	≤ 07	w
Stromversorgung	5 ((± 0,15)	V
Zufälliger Spaziergang	≤ 01	°/√h(1σ)
Reichweite	≥ 500	°/s
Bias (10s,1σ)	≤ 2	°/h
Einheitlich (Allan)	≤ 02	°/h
Wiederholbarkeit von Verzerrungen (Allan)	≤ 02	°/h
Skalafaktor	4	Mv/° /s
Skalafaktor Nichtlinearität	≤ 1000	PPM ((1σ)
Startzeit	≤ 1	s
Bandbreite	450	Hz
Arbeitszeitnehmer.	-45 ~ +70	°C
Speichertemperatur.	-55 ~ +85	°C
Vibrationen	20 bis 20000.04	Hz,g2/Hz
Abmessungen	Φ24*40	mm
Gewicht	≤ 30	g
